管路系统安装工艺分析

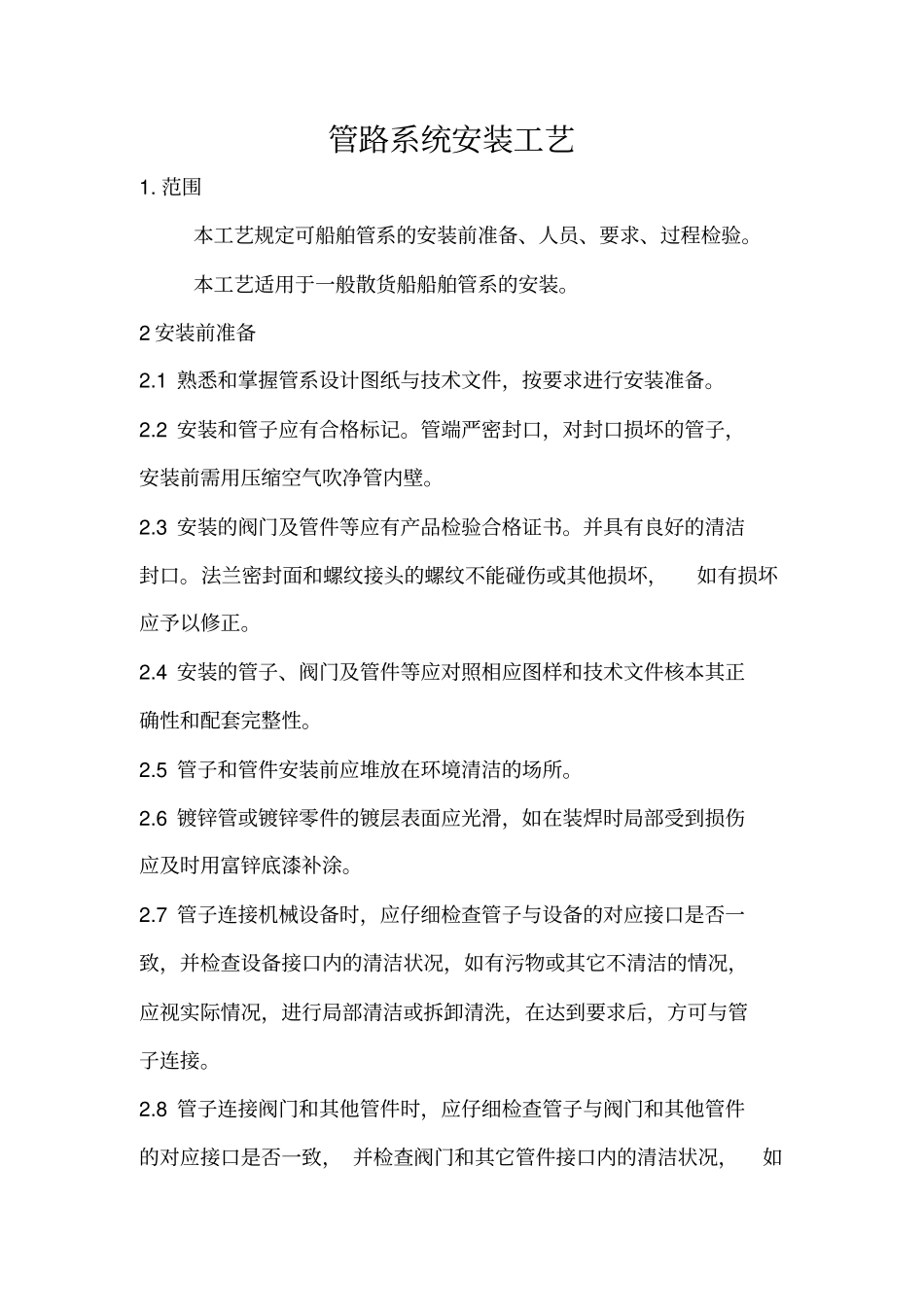

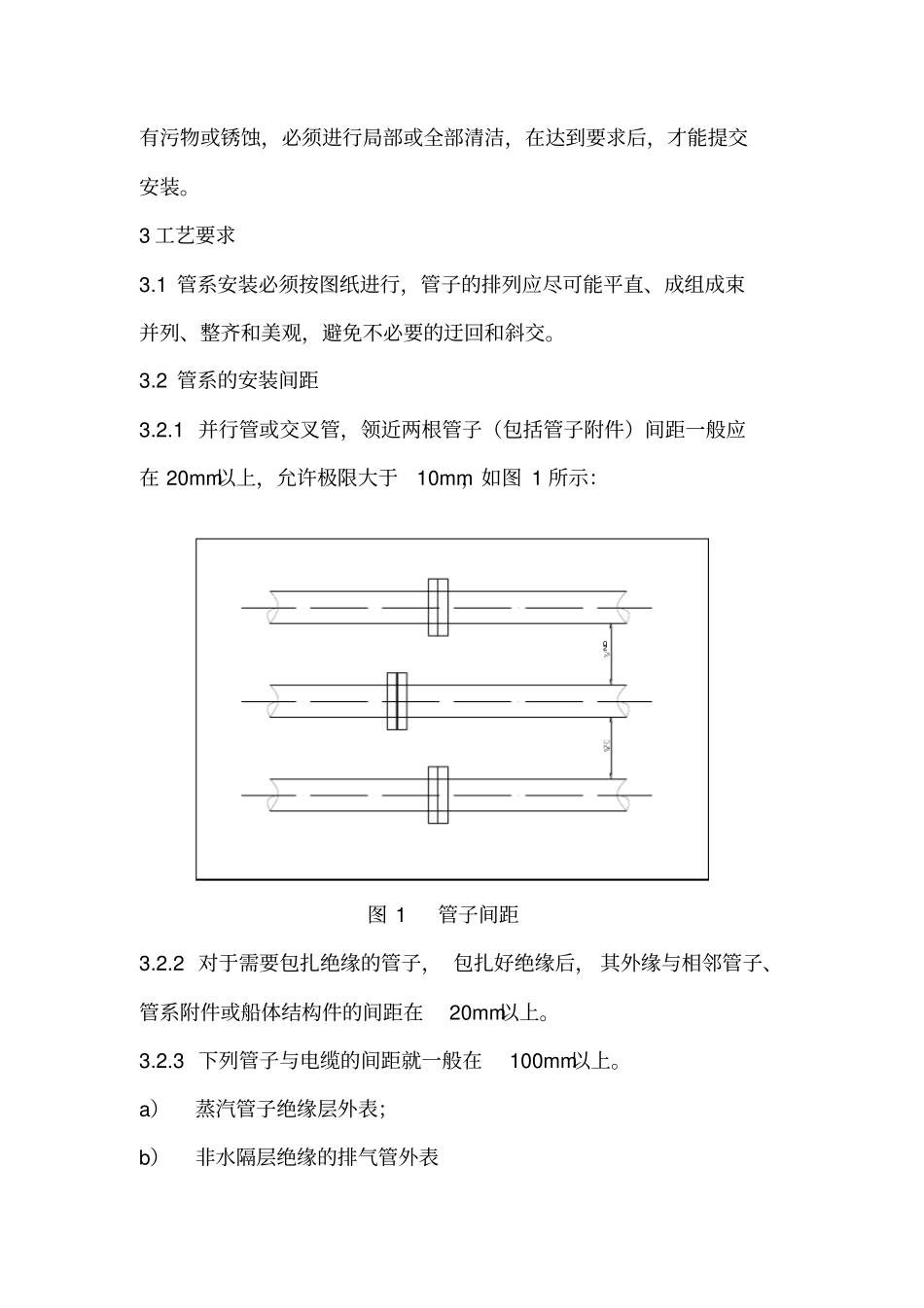

16500DWT散货船标记数量修改单号签字日期管路系统安装工艺编制打字校对审核标检总面积共 6 页第 1 页审定日期管路系统安装工艺1. 范围本工艺规定可船舶管系的安装前准备、人员、要求、过程检验。本工艺适用于一般散货船船舶管系的安装。2 安装前准备2.1 熟悉和掌握管系设计图纸与技术文件，按要求进行安装准备。2.2 安装和管子应有合格标记。管端严密封口，对封口损坏的管子，安装前需用压缩空气吹净管内壁。2.3 安装的阀门及管件等应有产品检验合格证书。并具有良好的清洁封口。法兰密封面和螺纹接头的螺纹不能碰伤或其他损坏，如有损坏应予以修正。2.4 安装的管子、阀门及管件等应对照相应图样和技术文件核本其正确性和配套完整性。2.5 管子和管件安装前应堆放在环境清洁的场所。2.6 镀锌管或镀锌零件的镀层表面应光滑，如在装焊时局部受到损伤应及时用富锌底漆补涂。2.7 管子连接机械设备时，应仔细检查管子与设备的对应接口是否一致，并检查设备接口内的清洁状况，如有污物或其它不清洁的情况，应视实际情况，进行局部清洁或拆卸清洗，在达到要求后，方可与管子连接。2.8 管子连接阀门和其他管件时，应仔细检查管子与阀门和其他管件的对应接口是否一致， 并检查阀门和其它管件接口内的清洁状况，如有污物或锈蚀，必须进行局部或全部清洁，在达到要求后，才能提交安装。3 工艺要求3.1 管系安装必须按图纸进行，管子的排列应尽可能平直、成组成束并列、整齐和美观，避免不必要的迂回和斜交。3.2 管系的安装间距3.2.1 并行管或交叉管，领近两根管子（包括管子附件）间距一般应在 20mm以上，允许极限大于10mm，如图 1 所示：图 1 管子间距3.2.2 对于需要包扎绝缘的管子， 包扎好绝缘后， 其外缘与相邻管子、管系附件或船体结构件的间距在20mm以上。3.2.3 下列管子与电缆的间距就一般在100mm以上。a）蒸汽管子绝缘层外表；b）非水隔层绝缘的排气管外表≥≥20c）工作压力 9.8Mpa（100kg/cm2）以上的高压空气管。3.3 空气、透气管应尽量确保无冷凝水留现象产生。在露天的干舷甲板或在上层建筑的船楼甲板上敷设的透气管高度要求就符合图2 所示。图 2 甲板上敷设透气管高度3.4 测量管安装力求垂直，如必须呈弯曲形时，则应弧顺、缓和，使测量工具（如测深尺）能顺利通过。测量管上端应引至易于接近的舱壁甲板以上的部位， 而对油舱应引至开敞甲板上的安全位置，测量管最上端合适位置处有透气孔。下端结构形式分别见...
