箱变作业指导书

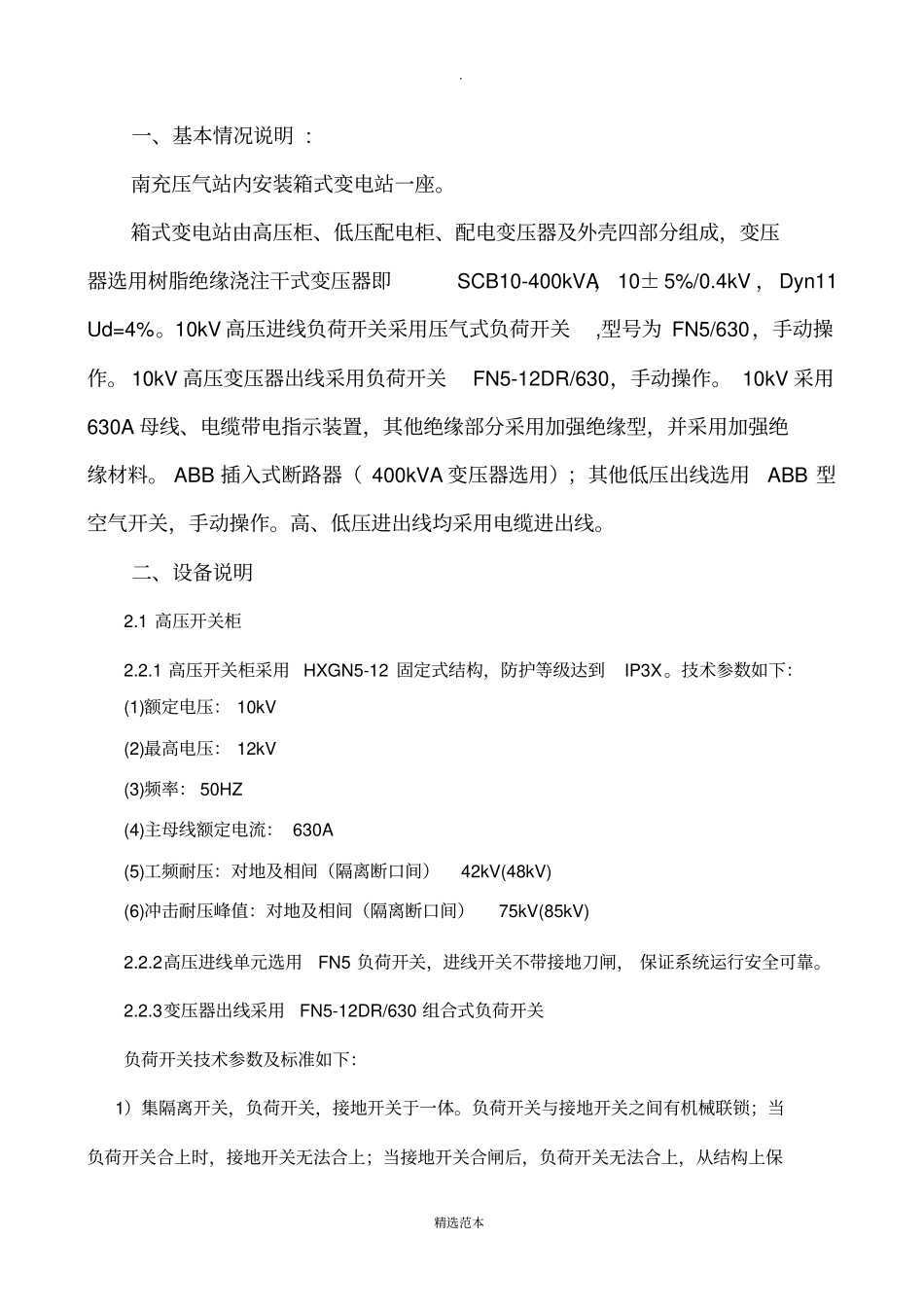

. 精选范本西南管道重庆输油气分公司箱式变电站作业指导书中油通信公司2012年 12月. 精选范本一、基本情况说明 :南充压气站内安装箱式变电站一座。箱式变电站由高压柜、低压配电柜、配电变压器及外壳四部分组成，变压器选用树脂绝缘浇注干式变压器即SCB10-400kVA， 10± 5%/0.4kV ，Dyn11 Ud=4%。10kV 高压进线负荷开关采用压气式负荷开关,型号为 FN5/630，手动操作。 10kV 高压变压器出线采用负荷开关FN5-12DR/630，手动操作。 10kV 采用630A 母线、电缆带电指示装置，其他绝缘部分采用加强绝缘型，并采用加强绝缘材料。 ABB 插入式断路器（ 400kVA 变压器选用）；其他低压出线选用ABB 型空气开关，手动操作。高、低压进出线均采用电缆进出线。二、设备说明2.1 高压开关柜2.2.1 高压开关柜采用 HXGN5-12 固定式结构，防护等级达到IP3X。技术参数如下：(1)额定电压： 10kV(2)最高电压： 12kV(3)频率： 50HZ (4)主母线额定电流： 630A(5)工频耐压：对地及相间（隔离断口间）42kV(48kV)(6)冲击耐压峰值：对地及相间（隔离断口间）75kV(85kV)2.2.2高压进线单元选用FN5 负荷开关，进线开关不带接地刀闸， 保证系统运行安全可靠。2.2.3变压器出线采用FN5-12DR/630 组合式负荷开关负荷开关技术参数及标准如下：1）集隔离开关，负荷开关，接地开关于一体。负荷开关与接地开关之间有机械联锁；当负荷开关合上时，接地开关无法合上；当接地开关合闸后，负荷开关无法合上，从结构上保. 精选范本证其不因误操作而造成短路事故。机械结构简单结实，操作简便，稳定安全。2.2.4 互感器变压器出线单元测量电流互感器采LZZBJ9-10 型电流互感器， 变比见一次系统图， 精度等级为 0.5/10P10，容量满足测量和保护需要。2.2.5 避雷器避雷器选择 HY5WZ-17/45*17/45J2.2.6高压计量高压配置 2 只计量电流互感器和2 只电压互感器，电度表由供电局提供计量二次专用线采用单股铜线分黄、绿、红三色，电压回路二次线为2.5mm2、电流回路二次线为 4mm2。使用专用接线盒。2.2.7柜体的所有材料都是按终身使用来设计，能抵抗各种侵蚀和老化。2.2.8高压柜铭牌标识清晰。内部安装的高压电器组件,如:负荷开关、互感器、避雷器等，均具有耐久而清晰的铭牌，铭牌安装在运行或检修时易于观察的位置。分合闸指示牌应清晰可见、易于观察，寿命同断路器和负荷开关。2.2.9高压开关柜内、外表面颜色应协调一致，柜门上均应有明显的带电警示标志。2...
