箱式变电站安装工程施工组织方案

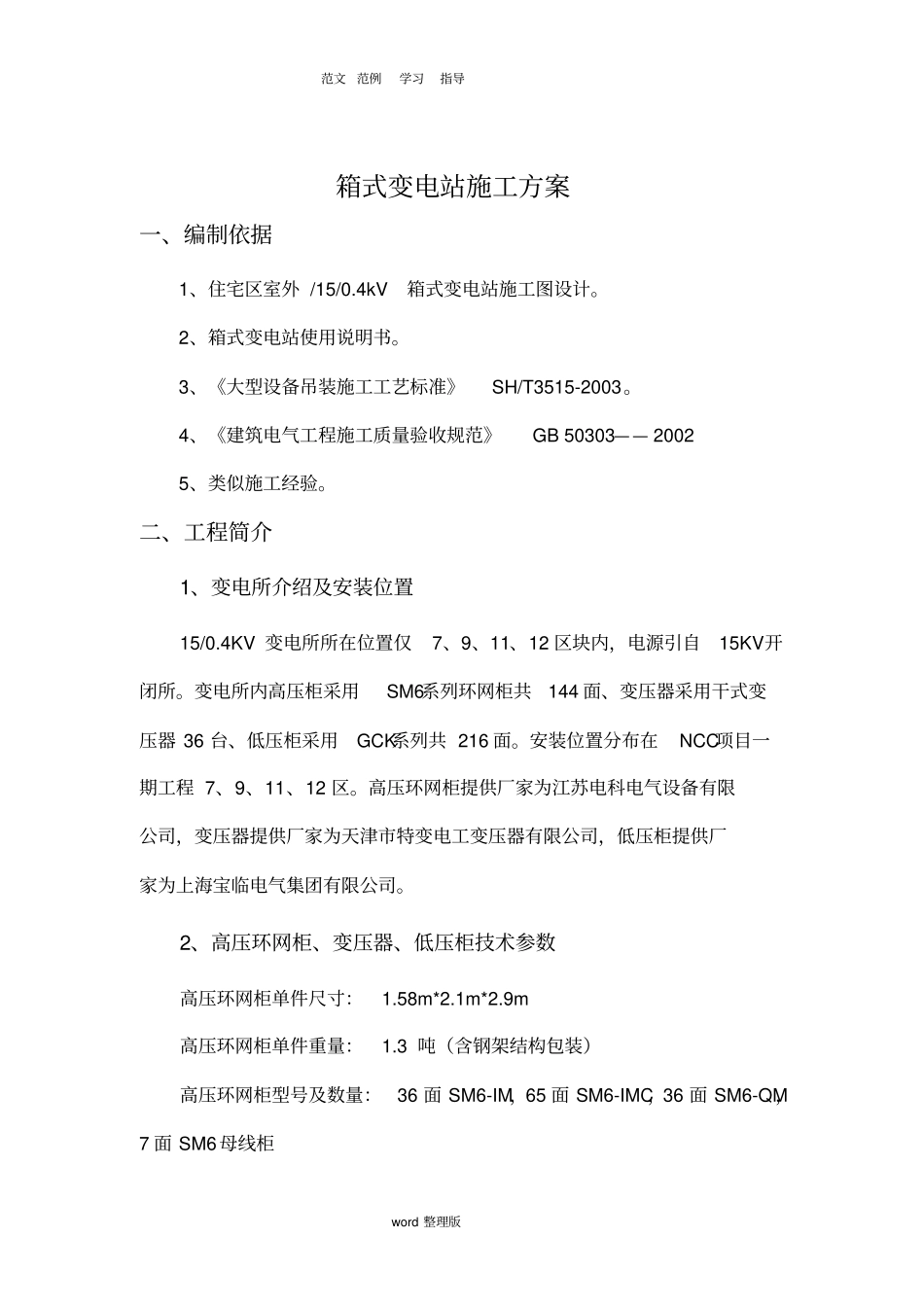

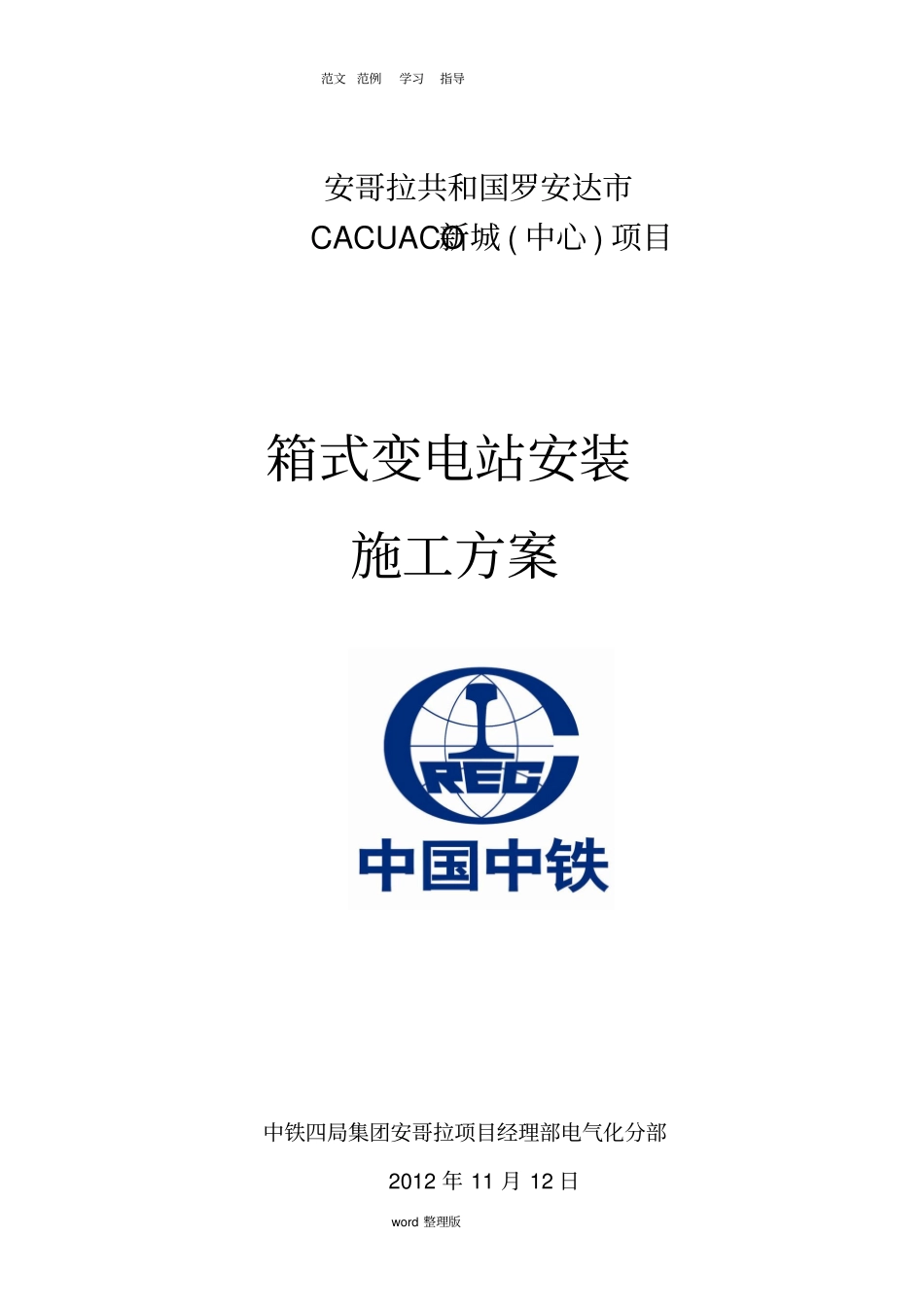

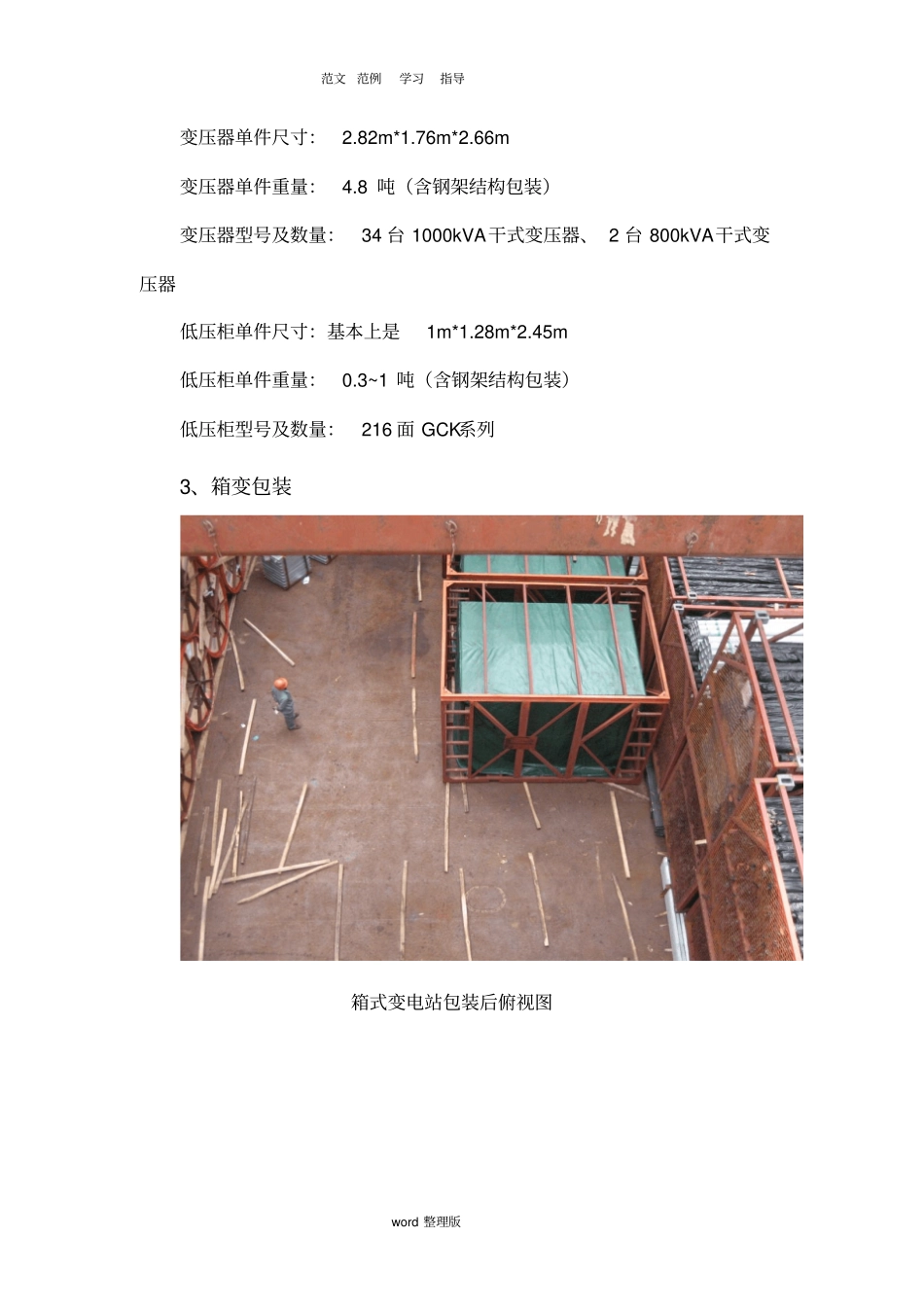

范文范例学习指导word 整理版安哥拉共和国罗安达市CACUACO新城 ( 中心 ) 项目箱式变电站安装施工方案中铁四局集团安哥拉项目经理部电气化分部2012 年 11 月 12 日范文范例学习指导word 整理版箱式变电站施工方案一、编制依据1、住宅区室外 /15/0.4kV箱式变电站施工图设计。2、箱式变电站使用说明书。3、《大型设备吊装施工工艺标准》SH/T3515-2003。4、《建筑电气工程施工质量验收规范》GB 50303—— 2002 5、类似施工经验。二、工程简介1、变电所介绍及安装位置15/0.4KV 变电所所在位置仅7、9、11、12 区块内，电源引自15KV开闭所。变电所内高压柜采用SM6系列环网柜共144 面、变压器采用干式变压器 36 台、低压柜采用GCK系列共 216 面。安装位置分布在NCC项目一期工程 7、9、11、12 区。高压环网柜提供厂家为江苏电科电气设备有限公司，变压器提供厂家为天津市特变电工变压器有限公司，低压柜提供厂家为上海宝临电气集团有限公司。2、高压环网柜、变压器、低压柜技术参数高压环网柜单件尺寸：1.58m*2.1m*2.9m 高压环网柜单件重量：1.3 吨（含钢架结构包装）高压环网柜型号及数量：36 面 SM6-IM，65 面 SM6-IMC，36 面 SM6-QM，7 面 SM6 母线柜范文范例学习指导word 整理版变压器单件尺寸：2.82m*1.76m*2.66m 变压器单件重量：4.8 吨（含钢架结构包装）变压器型号及数量：34 台 1000kVA干式变压器、 2 台 800kVA干式变压器低压柜单件尺寸：基本上是1m*1.28m*2.45m 低压柜单件重量：0.3~1 吨（含钢架结构包装）低压柜型号及数量：216 面 GCK系列3、箱变包装箱式变电站包装后俯视图范文范例学习指导word 整理版箱式变电站吊装图4、现场交通情况目前， 5、6、8 区道路已施工完毕，现场交通状态良好，1、2、4、7、10 区道路条件较一般，3、9、11、 12 区道路条件稍差。具体实际情况以现场施工情况为准。三、施工前的准备工作1、设备、工具、仪表准备序号项目名称型号规格单位数量备注一工程设备1 箱式变电站半埋式， 15/0.4kV 630kVA座88 含底座2 箱式变电站半埋式， 15/0.4kV 座1 含底座范文范例学习指导word 整理版800kVA3 箱式变电站半埋式， 15/0.4kV 400kVA座1 含底座二工程机械1 吊车25t 辆1 配吊带2 吊车16t 辆1 配吊带3 装载车辆3 三工具1 液压压接钳模具尺寸 mm2:10、16、25、35、50、70、95、120、150、185、240、300套3 2 组合工具31 件套套3 3 液化气喷...
