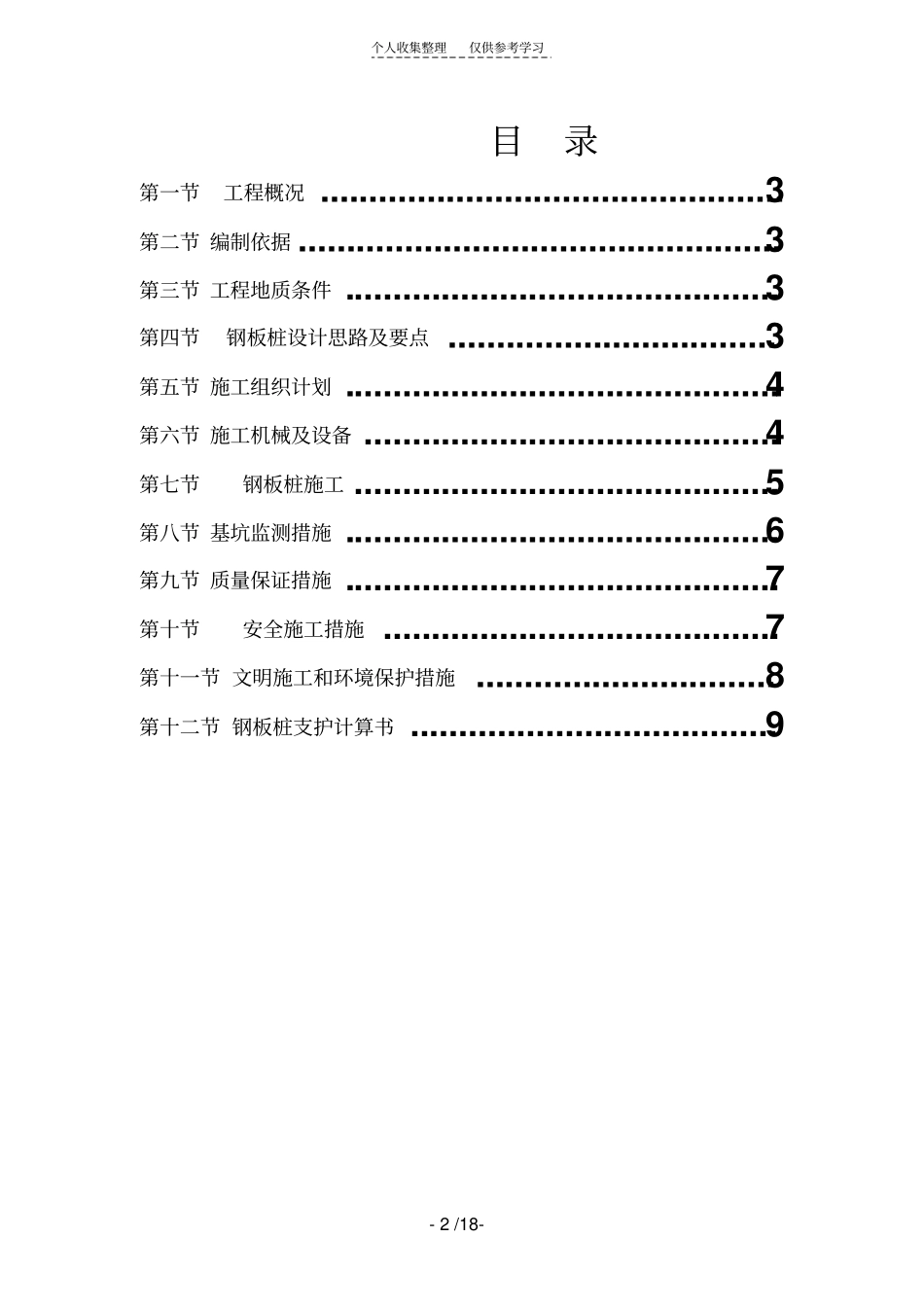

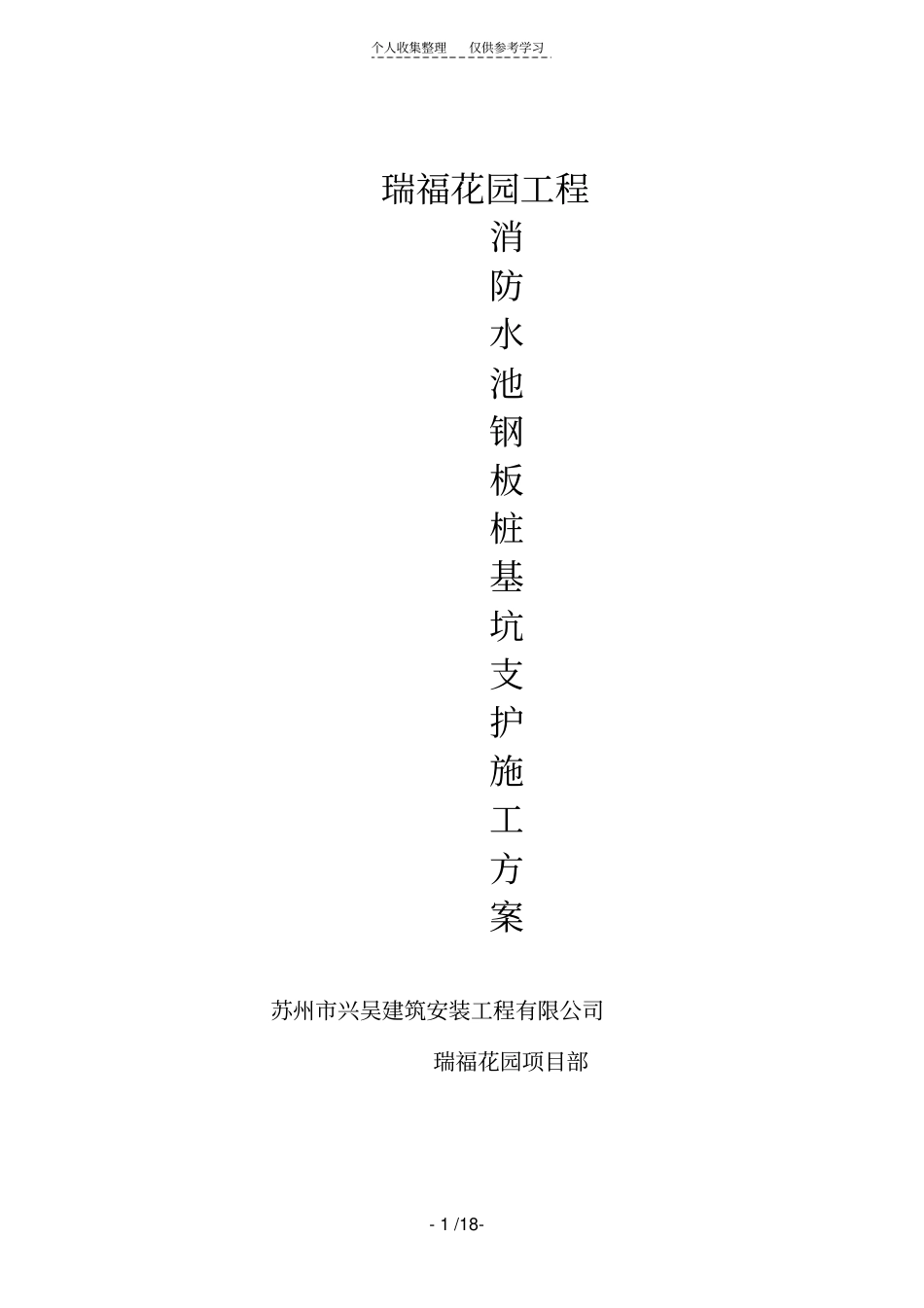

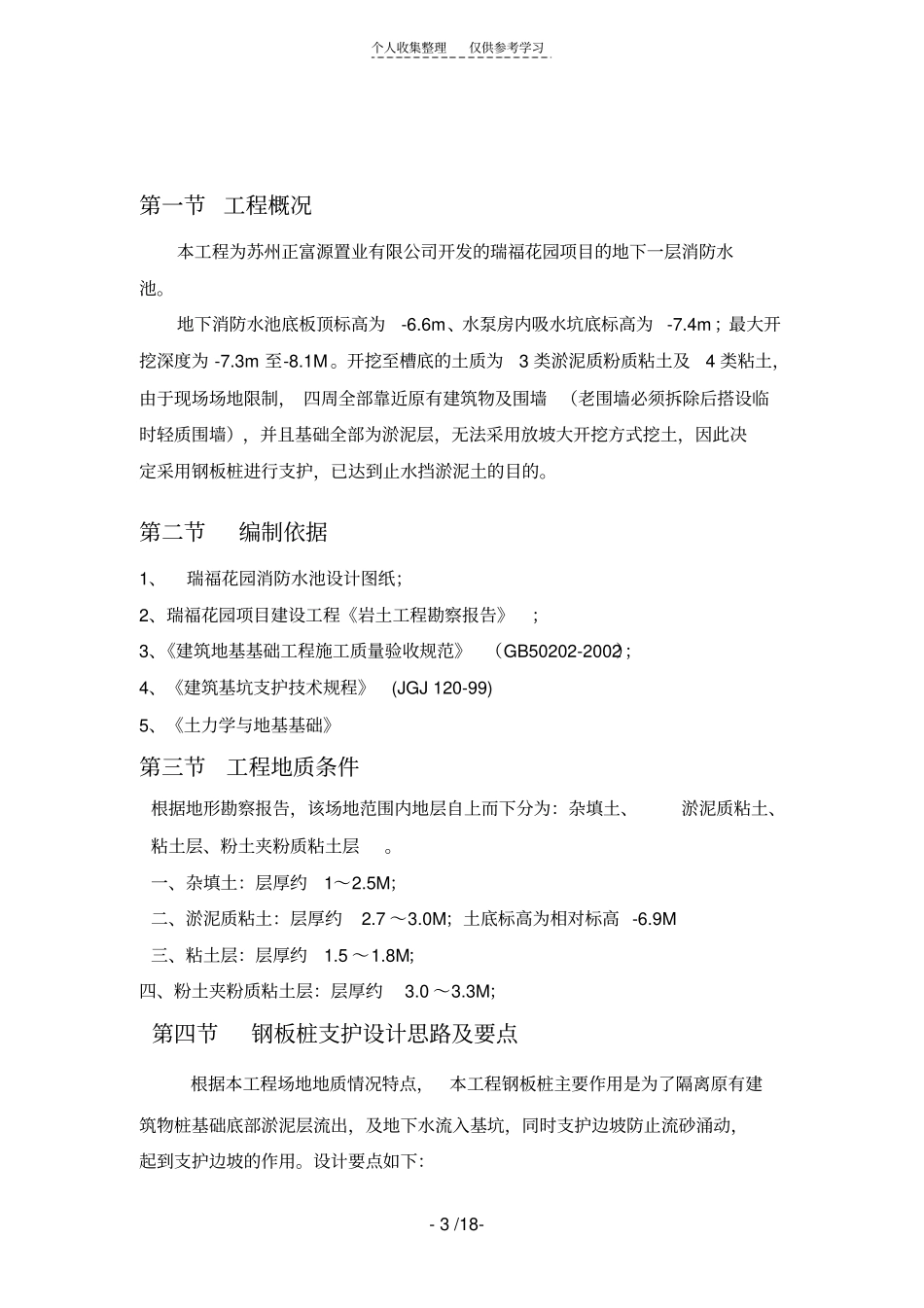

个人收集整理仅供参考学习- 1 /18- 瑞福花园工程消防水池钢板桩基坑支护施工方案苏州市兴吴建筑安装工程有限公司瑞福花园项目部个人收集整理仅供参考学习- 2 /18- 目录第一节工程概况 ................................................ 3第二节 编制依据 .................................................. 3第三节 工程地质条件 ............................................. 3第四节钢板桩设计思路及要点 .................................. 3第五节 施工组织计划 ............................................. 4第六节 施工机械及设备 ........................................... 4第七节钢板桩施工 ............................................ 5第八节 基坑监测措施 ............................................. 6第九节 质量保证措施 ............................................. 7第十节安全施工措施 ......................................... 7第十一节 文明施工和环境保护措施 ............................... 8第十二节 钢板桩支护计算书 ...................................... 9个人收集整理仅供参考学习- 3 /18- 第一节 工程概况本工程为苏州正富源置业有限公司开发的瑞福花园项目的地下一层消防水池。地下消防水池底板顶标高为-6.6m、水泵房内吸水坑底标高为 -7.4m ；最大开挖深度为 -7.3m 至-8.1M 。开挖至槽底的土质为3 类淤泥质粉质粘土及4 类粘土，由于现场场地限制， 四周全部靠近原有建筑物及围墙 （老围墙必须拆除后搭设临时轻质围墙），并且基础全部为淤泥层，无法采用放坡大开挖方式挖土，因此决定采用钢板桩进行支护，已达到止水挡淤泥土的目的。第二节编制依据1、瑞福花园消防水池设计图纸；2、瑞福花园项目建设工程《岩土工程勘察报告》；3、《建筑地基基础工程施工质量验收规范》 （GB50202-2002）；4、《建筑基坑支护技术规程》(JGJ 120-99) 5、《土力学与地基基础》第三节工程地质条件根据地形勘察报告，该场地范围内地层自上而下分为：杂填土、淤泥质粘土、粘土层、粉土夹粉质粘土层。一、杂填土：层厚约1～2.5M；二、淤泥质粘土：层厚约2.7 ～3.0M；土底标高为相对标高 -6.9M 三、粘土层：层厚约1.5 ～1.8M；四、粉土夹粉质粘土层：层厚约3.0 ～3.3M；第四节钢板桩支护设计思路及要点根据本工程场地地质情况特点，本工程钢板桩...
