精度设计试题及答案汇总

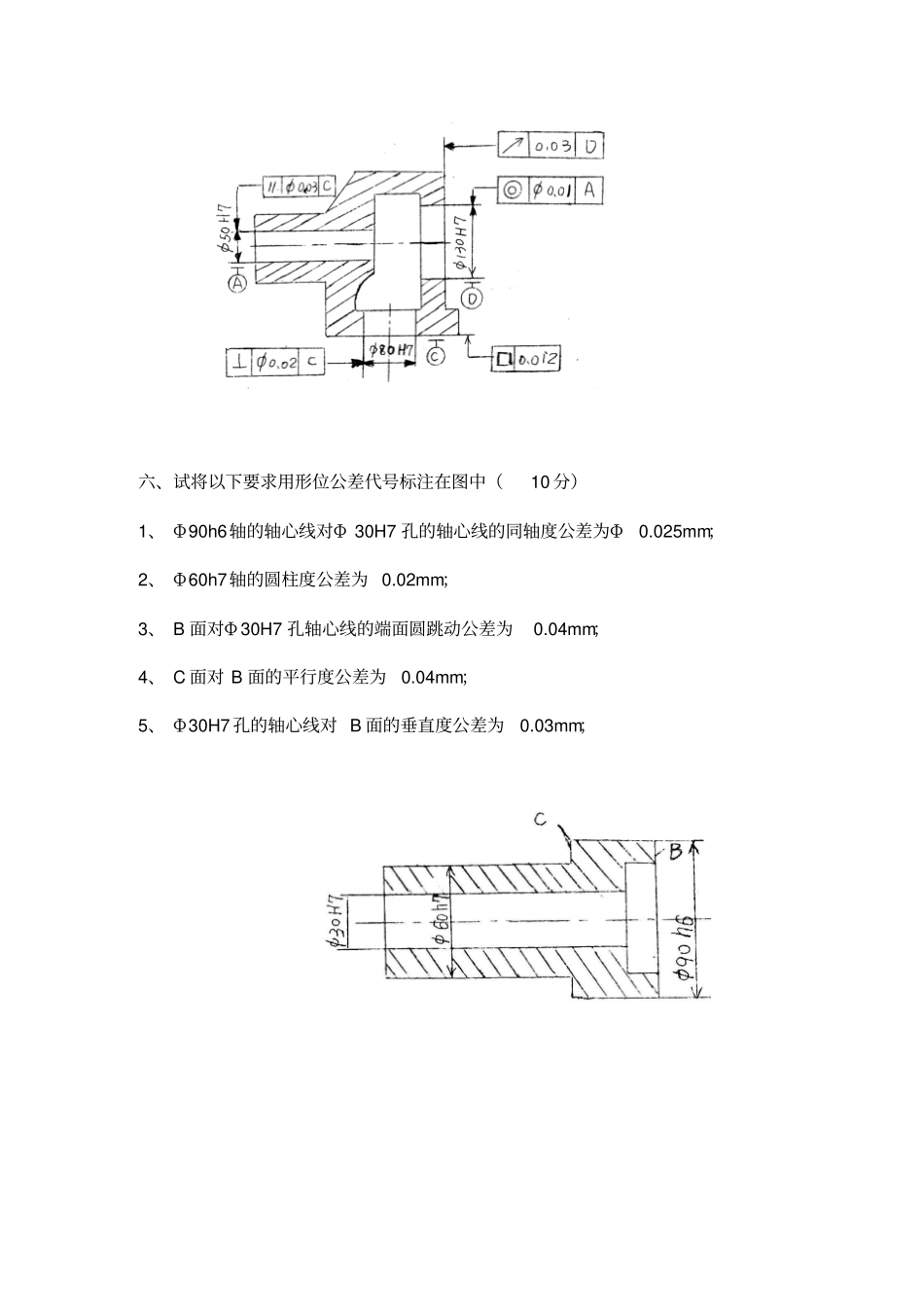

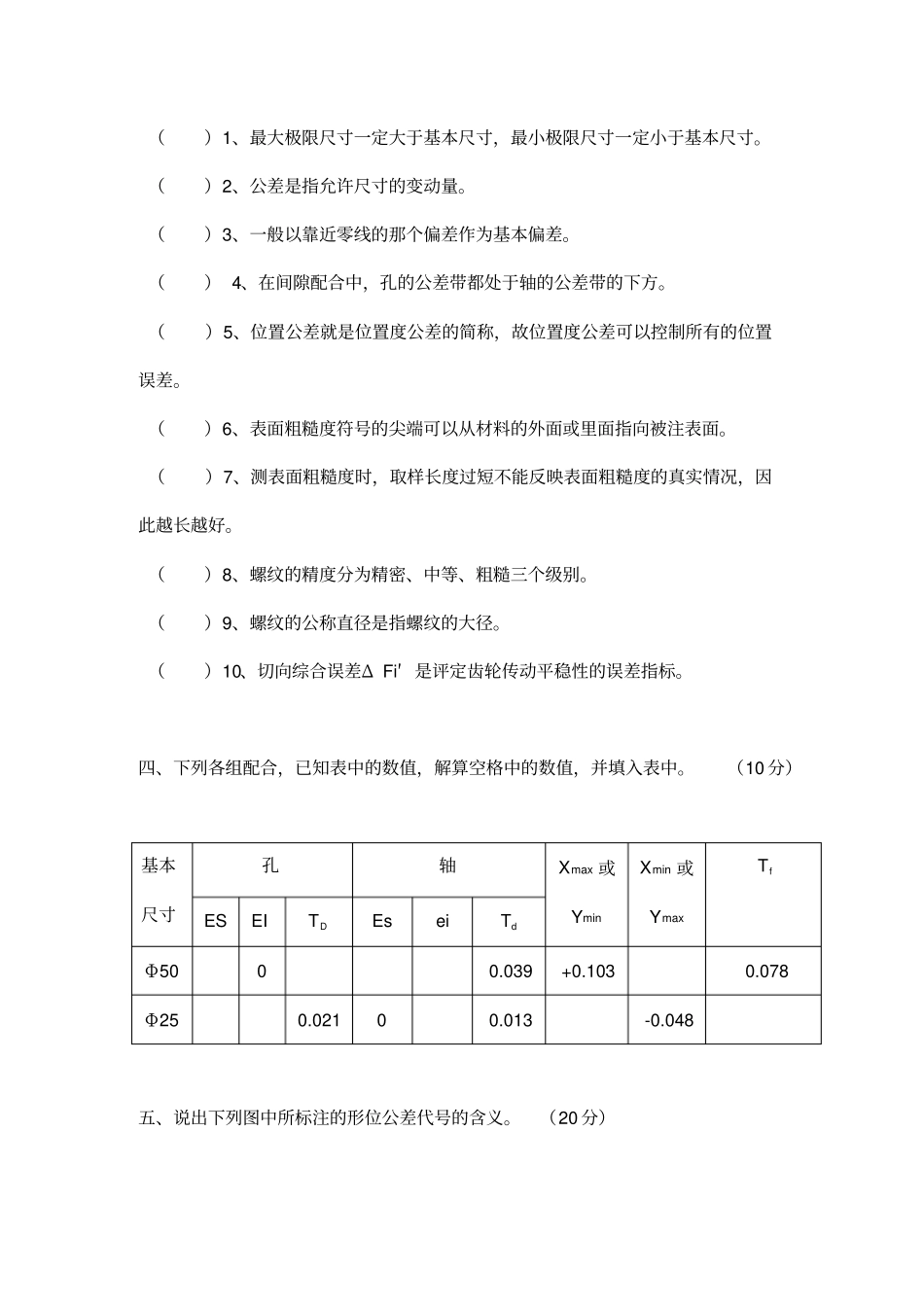

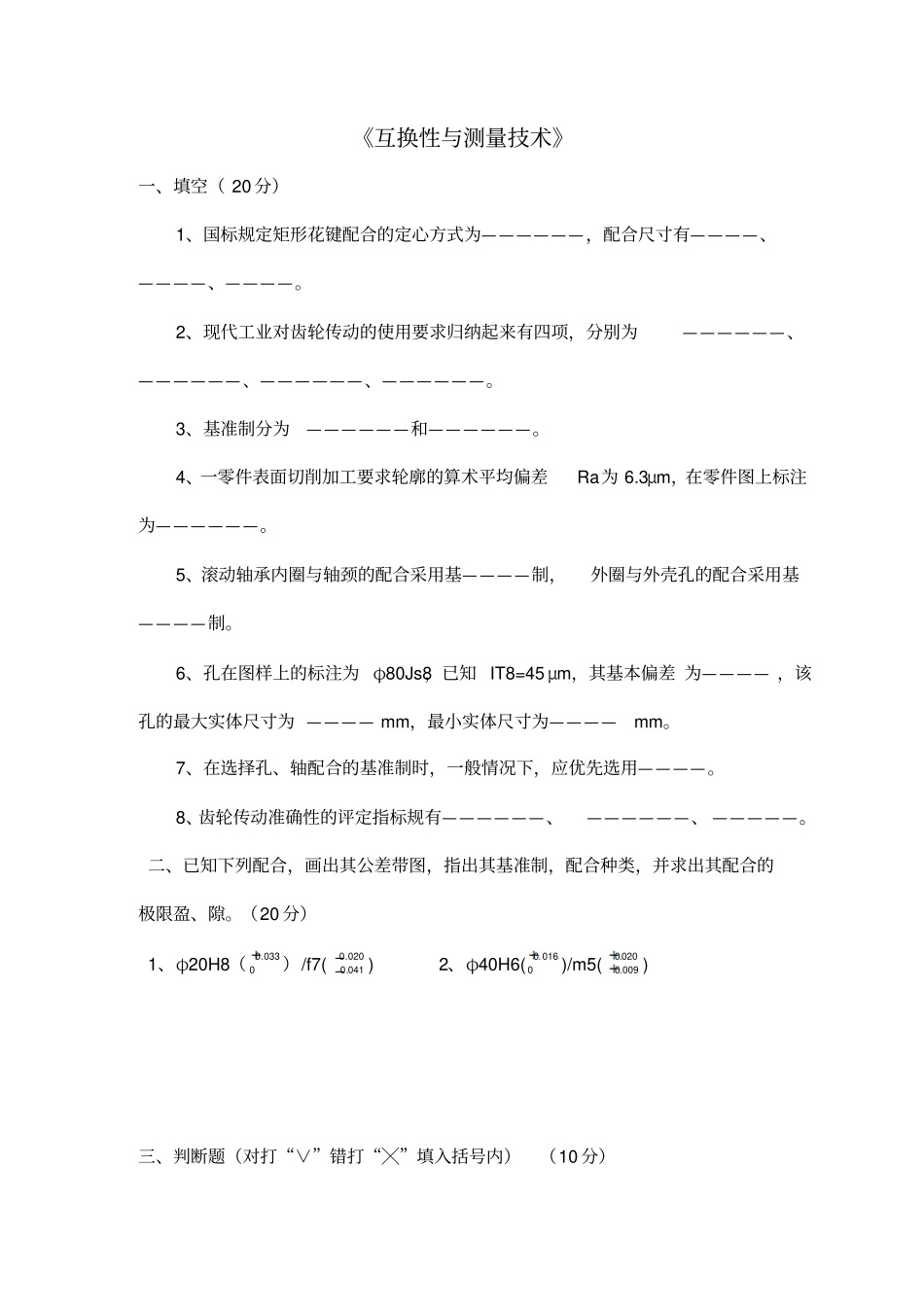

《互换性与测量技术》一、填空（ 20 分）1、国标规定矩形花键配合的定心方式为——————，配合尺寸有————、————、————。2、现代工业对齿轮传动的使用要求归纳起来有四项，分别为——————、——————、——————、——————。3、基准制分为——————和——————。4、一零件表面切削加工要求轮廓的算术平均偏差Ra为 6.3μm，在零件图上标注为——————。5、滚动轴承内圈与轴颈的配合采用基————制，外圈与外壳孔的配合采用基————制。6、孔在图样上的标注为 φ80Js8，已知 IT8=45μm，其基本偏差 为———— ，该孔的最大实体尺寸为 ———— mm，最小实体尺寸为————mm。7、在选择孔、轴配合的基准制时，一般情况下，应优先选用————。8、齿轮传动准确性的评定指标规有——————、——————、 —————。二、已知下列配合，画出其公差带图，指出其基准制，配合种类，并求出其配合的极限盈、隙。（20 分）1、φ20H8（033.00）/f7(020.0041.0) 2、φ40H6(016.00)/m5(020.0009.0) 三、判断题（对打“∨”错打“╳”填入括号内）（10 分）（）1、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。（）2、公差是指允许尺寸的变动量。（）3、一般以靠近零线的那个偏差作为基本偏差。（） 4、在间隙配合中，孔的公差带都处于轴的公差带的下方。（）5、位置公差就是位置度公差的简称，故位置度公差可以控制所有的位置误差。（）6、表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。（）7、测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。（）8、螺纹的精度分为精密、中等、粗糙三个级别。（）9、螺纹的公称直径是指螺纹的大径。（）10、切向综合误差Δ Fi′ 是评定齿轮传动平稳性的误差指标。四、下列各组配合，已知表中的数值，解算空格中的数值，并填入表中。（10 分）基本尺寸孔轴Xmax 或YminXmin 或YmaxTf ES EI TD Es ei Td Φ50 0 0.039 +0.103 0.078 Φ25 0.021 0 0.013 -0.048 五、说出下列图中所标注的形位公差代号的含义。（20 分）六、试将以下要求用形位公差代号标注在图中（10 分）1、 Φ90h6轴的轴心线对Φ 30H7 孔的轴心线的同轴度公差为Φ0.025mm；2、 Φ60h7轴的圆柱度公差为 0.02mm；3、 B 面对Φ 30H7 孔轴心线的端面圆跳动公差为0.04mm；4、 C 面对 B 面的平行度公差...
