协议报文格式大全.doc

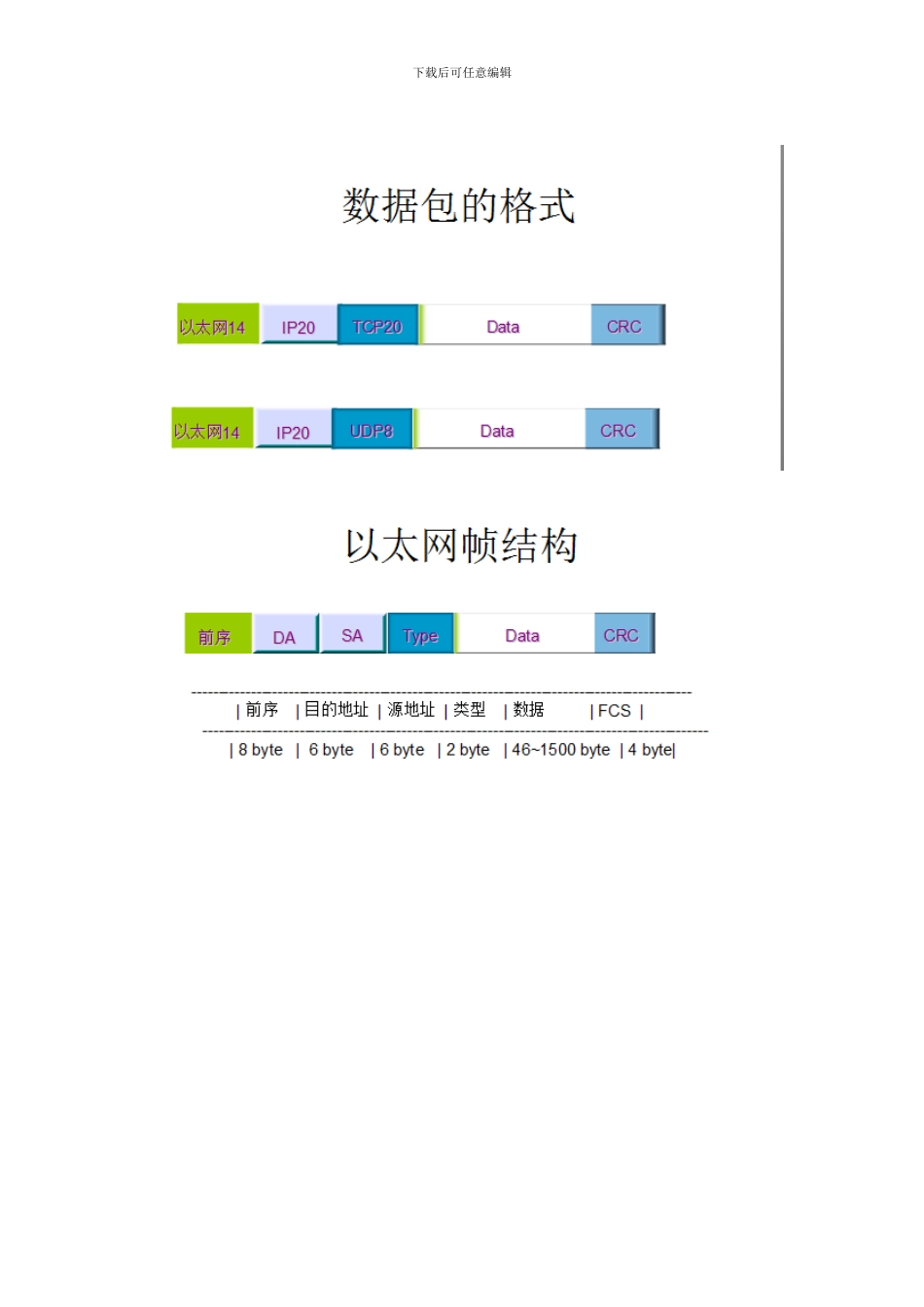

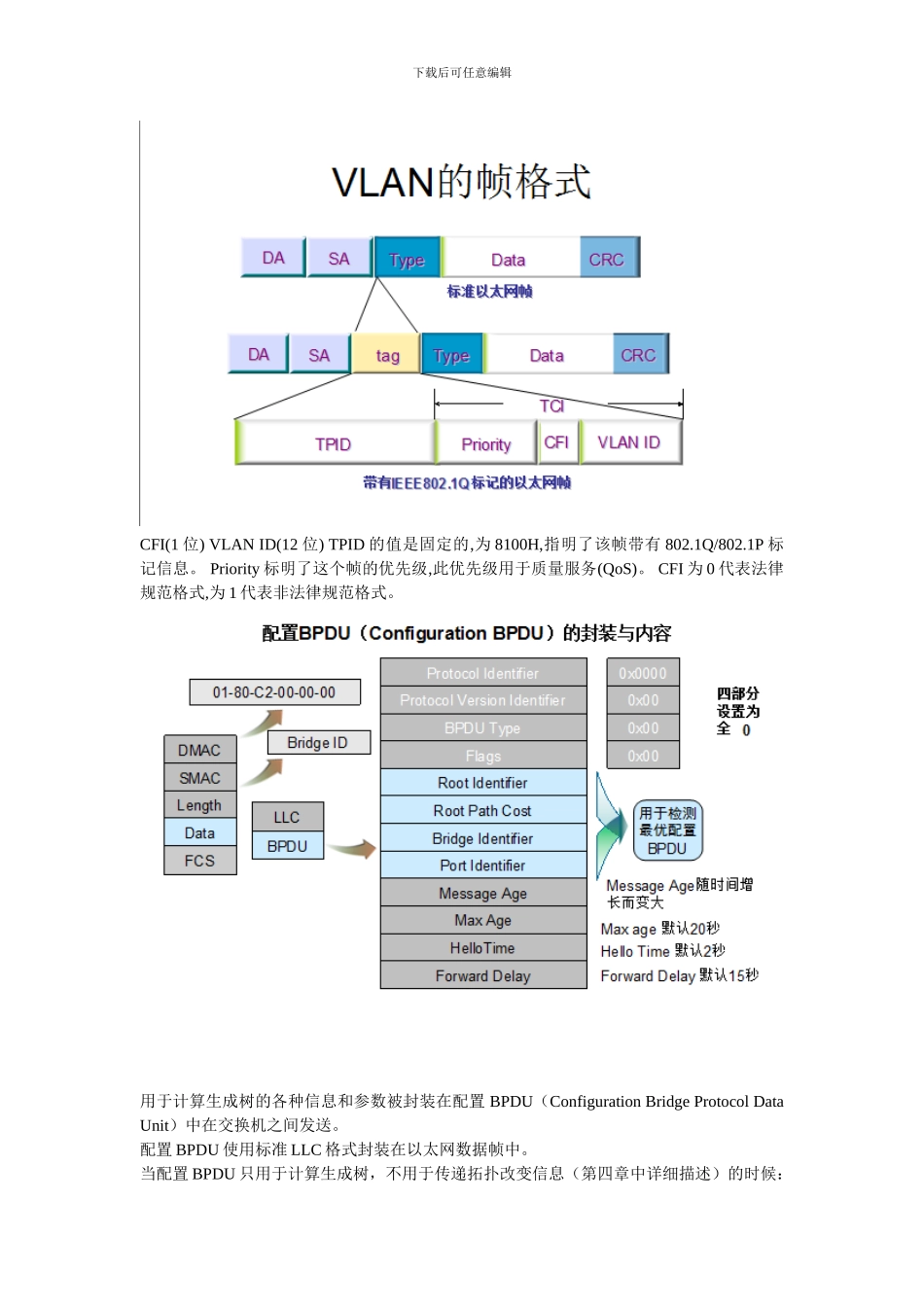

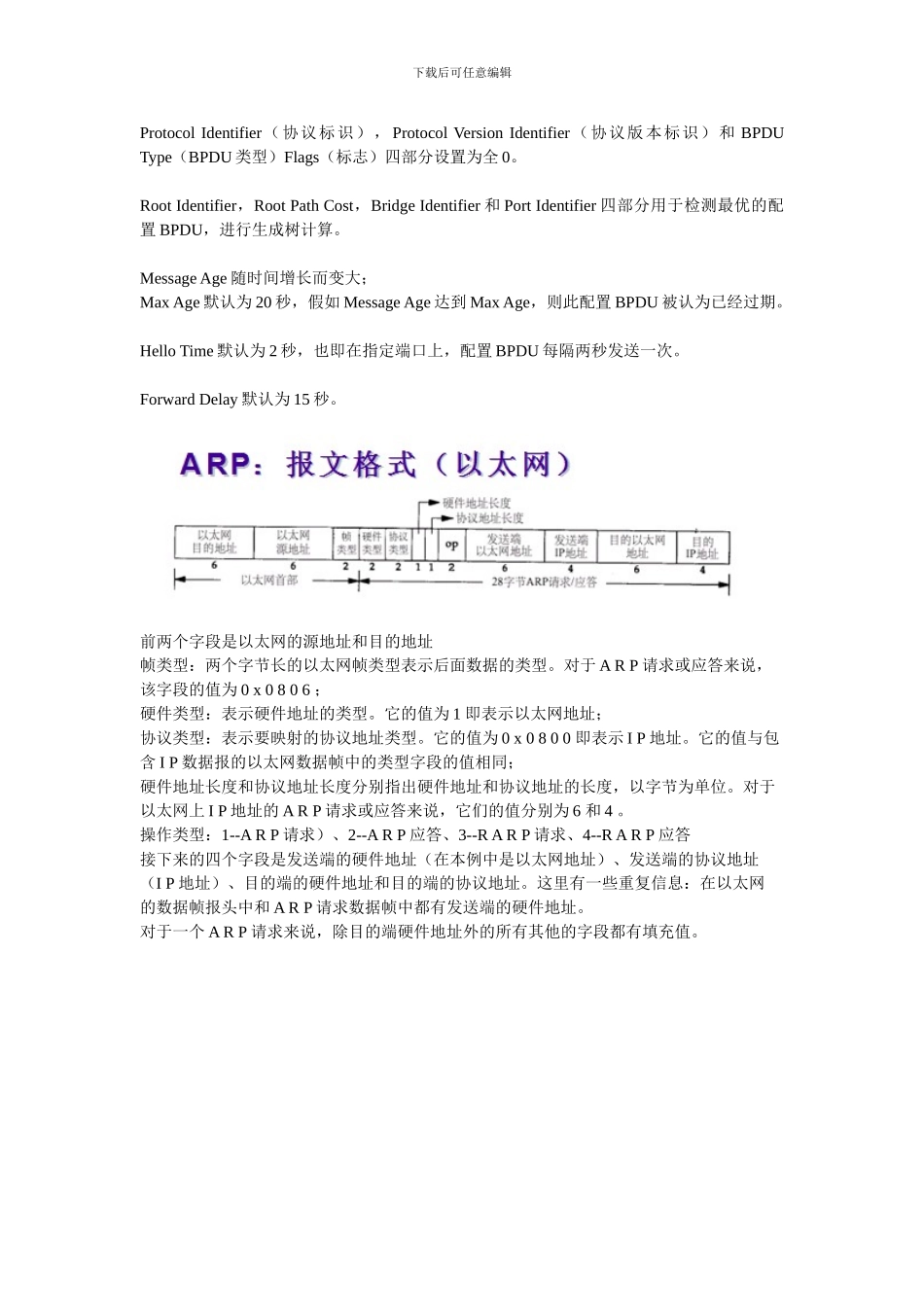

下载后可任意编辑下载后可任意编辑CFI(1 位) VLAN ID(12 位) TPID 的值是固定的,为 8100H,指明了该帧带有 802.1Q/802.1P 标记信息。 Priority 标明了这个帧的优先级,此优先级用于质量服务(QoS)。 CFI 为 0 代表法律规范格式,为 1 代表非法律规范格式。 用于计算生成树的各种信息和参数被封装在配置 BPDU（Configuration Bridge Protocol Data Unit）中在交换机之间发送。配置 BPDU 使用标准 LLC 格式封装在以太网数据帧中。当配置 BPDU 只用于计算生成树，不用于传递拓扑改变信息（第四章中详细描述）的时候：下载后可任意编辑Protocol Identifier（协议标识）， Protocol Version Identifier（协议版本标识）和 BPDU Type（BPDU 类型）Flags（标志）四部分设置为全 0。Root Identifier，Root Path Cost，Bridge Identifier 和 Port Identifier 四部分用于检测最优的配置 BPDU，进行生成树计算。Message Age 随时间增长而变大；Max Age 默认为 20 秒，假如 Message Age 达到 Max Age，则此配置 BPDU 被认为已经过期。Hello Time 默认为 2 秒，也即在指定端口上，配置 BPDU 每隔两秒发送一次。Forward Delay 默认为 15 秒。前两个字段是以太网的源地址和目的地址帧类型：两个字节长的以太网帧类型表示后面数据的类型。对于 A R P 请求或应答来说，该字段的值为 0 x 0 8 0 6 ；硬件类型：表示硬件地址的类型。它的值为 1 即表示以太网地址；协议类型：表示要映射的协议地址类型。它的值为 0 x 0 8 0 0 即表示 I P 地址。它的值与包含 I P 数据报的以太网数据帧中的类型字段的值相同；硬件地址长度和协议地址长度分别指出硬件地址和协议地址的长度，以字节为单位。对于以太网上 I P 地址的 A R P 请求或应答来说，它们的值分别为 6 和 4 。操作类型：1--A R P 请求）、2--A R P 应答、3--R A R P 请求、4--R A R P 应答接下来的四个字段是发送端的硬件地址（在本例中是以太网地址）、发送端的协议地址（I P 地址）、目的端的硬件地址和目的端的协议地址。这里有一些重复信息：在以太网的数据帧报头中和 A R P 请求数据帧中都有发送端的硬件地址。对于一个 A R P 请求来说，除目的端硬件地址外的所有其他的字段都有填充值。下载后可任意编辑下载后可任意编辑T：消息类型标志位，0 为数据报文，1 为控制报文。x...
