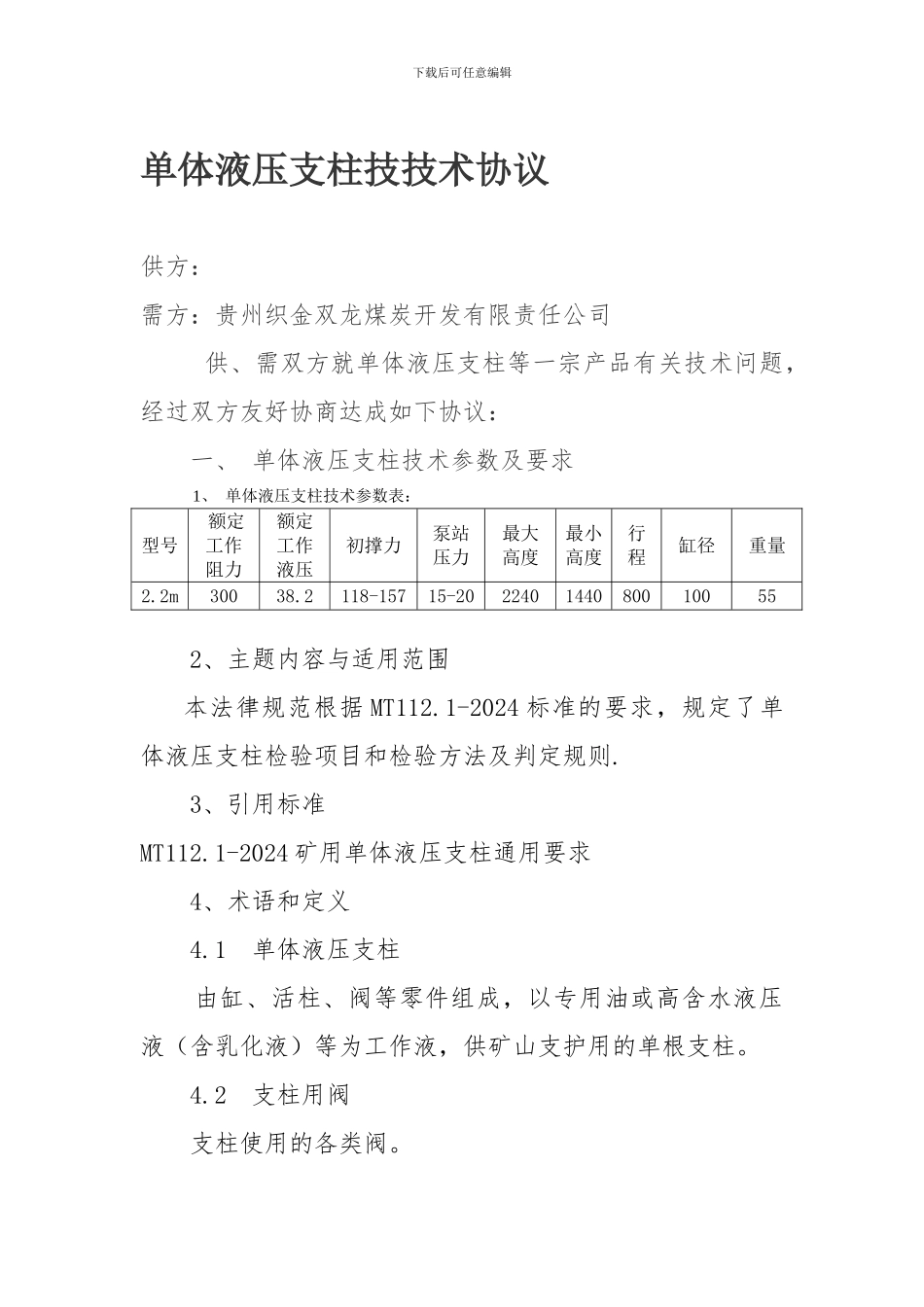

下载后可任意编辑单体液压支柱技技术协议供方：需方：贵州织金双龙煤炭开发有限责任公司 供、需双方就单体液压支柱等一宗产品有关技术问题，经过双方友好协商达成如下协议： 一、 单体液压支柱技术参数及要求 1、 单体液压支柱技术参数表：型号 额定工作阻力额定工作液压 初撑力泵站压力最大高度 最小高度行程缸径重量2.2m30038.2118-15715-202240144080010055 2、主题内容与适用范围本法律规范根据 MT112.1-2024 标准的要求，规定了单体液压支柱检验项目和检验方法及判定规则. 3、引用标准MT112.1-2024 矿用单体液压支柱通用要求 4、术语和定义 4.1 单体液压支柱 由缸、活柱、阀等零件组成，以专用油或高含水液压液（含乳化液）等为工作液，供矿山支护用的单根支柱。 4.2 支柱用阀 支柱使用的各类阀。下载后可任意编辑 4.3 额定工作阻力 使支柱可以产生下缩的临界载荷的设计值。 4.4 额定工作压力 与支柱额定工作阻力对应的支柱内腔液体的压强。 4.5 工作行程 支柱由最小高度升至最大高度的设计距离。 4.6 初撑力 外柱式支柱规定的泵站压力注液所获得的支撑力，內注式支柱用手把升柱所获得的支撑力。 4.7 渗漏 渗漏处平均 5min 内渗出工作液多于一滴的渗漏。 5、检验项目 支柱：外观质量、装配质量、清洁度、操作性能、密封性能 6、检验方法 6.1 外观质量 6.2 外观用目测 零件尺寸用专用工具测量，支柱的最大高度和工作行程用钢卷尺或直尺测量，其他用目测。 6.3 清洁度 将工作液倒入带有底座的油缸和带有活塞的活柱体中，刷洗两次后再用 0.125mm 精度的滤网过滤残留物，然后烘干，下载后可任意编辑称重。 6.4 焊缝质量除做工艺评定实验以外，力学性能实验按 GB2649 所规定的有关文件进行取样；耐压性能实验在专用实验装置上对出厂支柱逐一检查。 6.5 操作性能用注液抢升柱泵压为 15MPa，用卸载手把将卸载阀全部打开，用秒表测量支柱从最大高度降至最小高度，所用时间，并计算出速度，全行程升降三次后测定。 6.6 密封性能 6.6.1.在刚性架上进行； 6.6.2.高压密封压力为支柱额定工作压力 90%—100%； 6.6.3.检验低压密封压为 2MPa； 6.6.4 先做低压密封，后做高压密封； 6.6.5.短时密封在压力达到 1min 后再记录，长时密封在压力到 10-15min 的以后再记录。（长时密封注意气体温度对压力的影响） 7、性能要求 7.1 外观质量支柱外表面应无剥落氧化皮，油缸表面无凹坑。...
