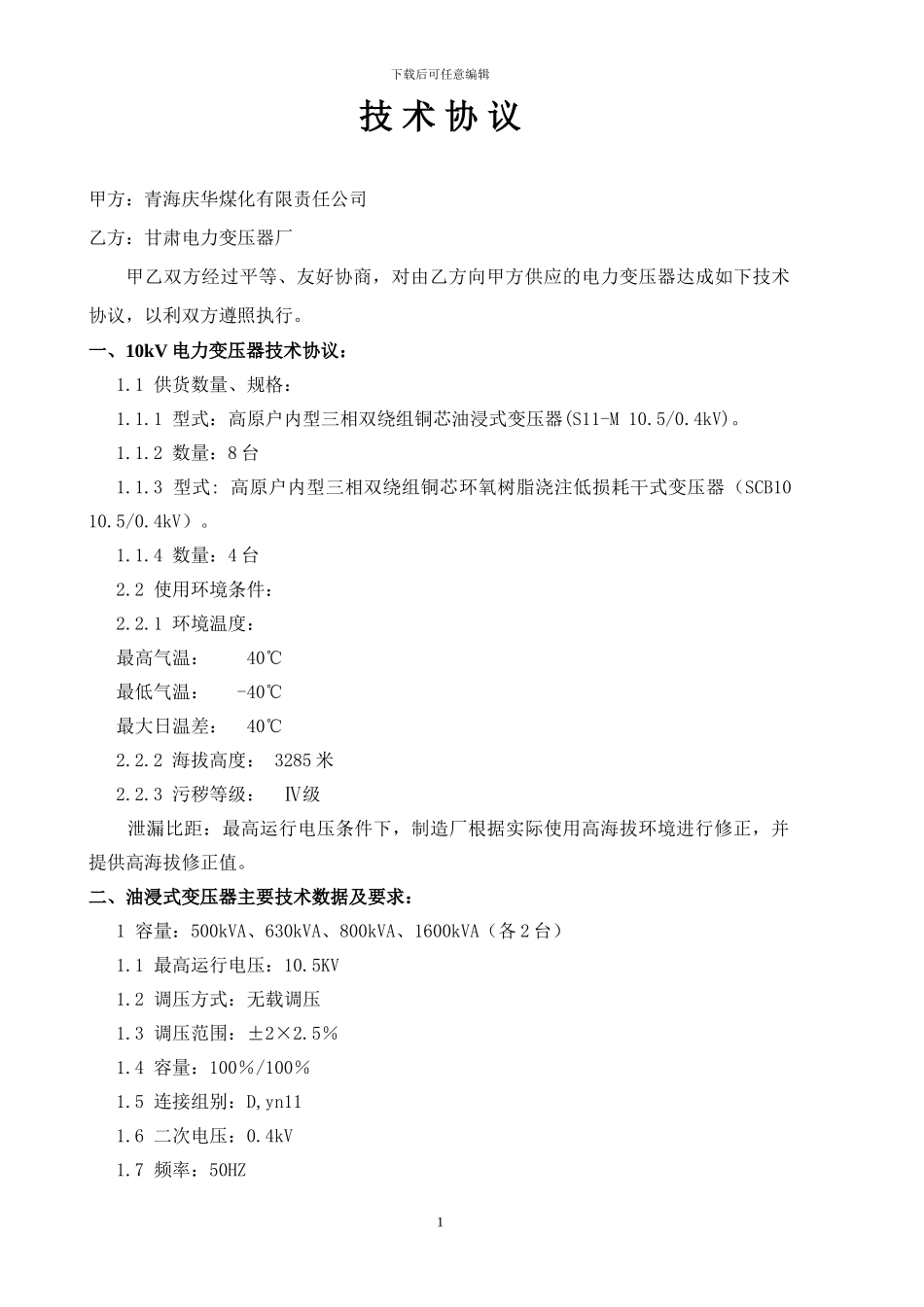

下载后可任意编辑技 术 协 议甲方：青海庆华煤化有限责任公司乙方：甘肃电力变压器厂甲乙双方经过平等、友好协商，对由乙方向甲方供应的电力变压器达成如下技术协议，以利双方遵照执行。一、10kV 电力变压器技术协议：1.1 供货数量、规格：1.1.1 型式：高原户内型三相双绕组铜芯油浸式变压器(S11-M 10.5/0.4kV)。 1.1.2 数量：8 台 1.1.3 型式: 高原户内型三相双绕组铜芯环氧树脂浇注低损耗干式变压器（SCB10 10.5/0.4kV）。1.1.4 数量：4 台 2.2 使用环境条件：2.2.1 环境温度：最高气温： 40℃ 最低气温： -40℃最大日温差： 40℃2.2.2 海拔高度： 3285 米2.2.3 污秽等级： Ⅳ级 泄漏比距：最高运行电压条件下，制造厂根据实际使用高海拔环境进行修正，并提供高海拔修正值。二、油浸式变压器主要技术数据及要求：1 容量：500kVA、630kVA、800kVA、1600kVA（各 2 台）1.1 最高运行电压：10.5KV1.2 调压方式：无载调压1.3 调压范围：±2×2.5％1.4 容量：100％/100％1.5 连接组别：D,yn111.6 二次电压：0.4kV1.7 频率：50HZ1下载后可任意编辑1.8 冷却方式：油浸自冷冷却方式1.9 损耗：空载损耗、负载损耗和总损耗的允许偏差不超过 GB/T6451-1999 的有关规定。500kVA 空载损耗：0.68kW；负载损耗：5.162kW；空载电流：0.3%630kVA 空载损耗：0.81kW；负载损耗：6.193kW；空载电流：0.3%800kVA 空载损耗：0.98kW；负载损耗：7.495kW；空载电流：0.3%1600kVA 空载损耗：1.64kW；负载损耗：14.48kW；空载电流：0.3%1.10 中性点接地方式：低压侧中性点直接接地方式。1.11 套管⑴、10kV 套管额定电流与变压器电流相当，泄露比距：≮3.1cm/KV（最高工作电压）。⑵、套管及结构采纳防震型，套管的引接线头采纳银铜焊。1.12 变压器本体压力释放装置、油位计、气体继电器及温度计均由供方根据要求配带并安装。(容量≥800KVA 时变压器本体必须配带压力释放装置、油位计、气体继电器及温度计)1.13 变压器绝缘油采纳#45 变压器油,应满足以下要求: 凝点:≤-45℃ 闪点(闭口):≥140℃ 击穿电压:≥60kV/2.5mm 介质损耗因数(90℃):≤0.003 水份:15ppm 含气量:≤0.01 水溶性酸 pH 值: ≥4.2 酸值: ≤0.1mgKOH/g1.14 变压器采纳汽车运输方式，运输与贮存过程中确保变压器不受外力损伤不得进水和受潮。运输到现场后有明显吊点并具备免吊芯，既可投入正常运行的能力。1.15 变压器的组部件如套管、散...
