变频器柜技术协议

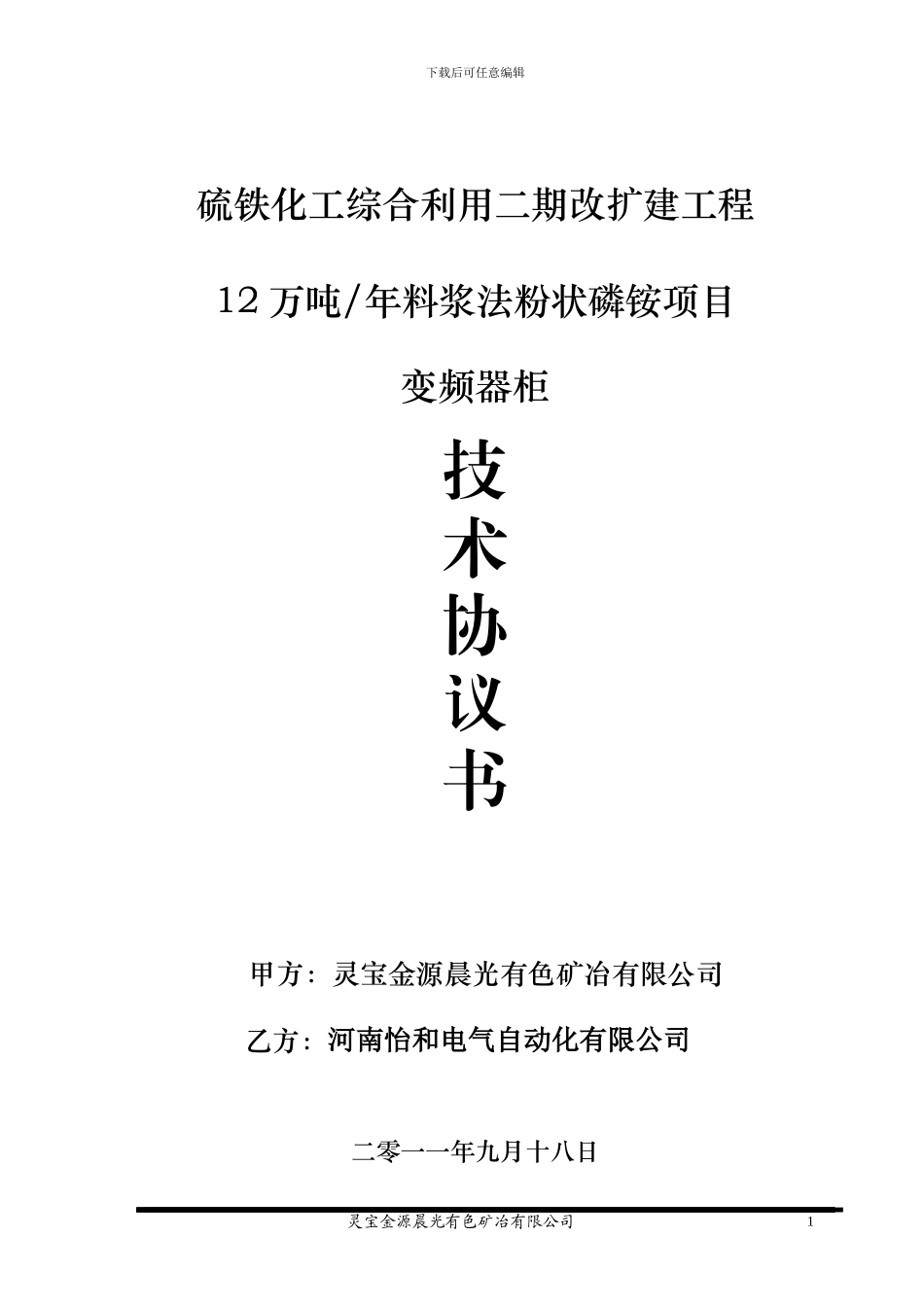

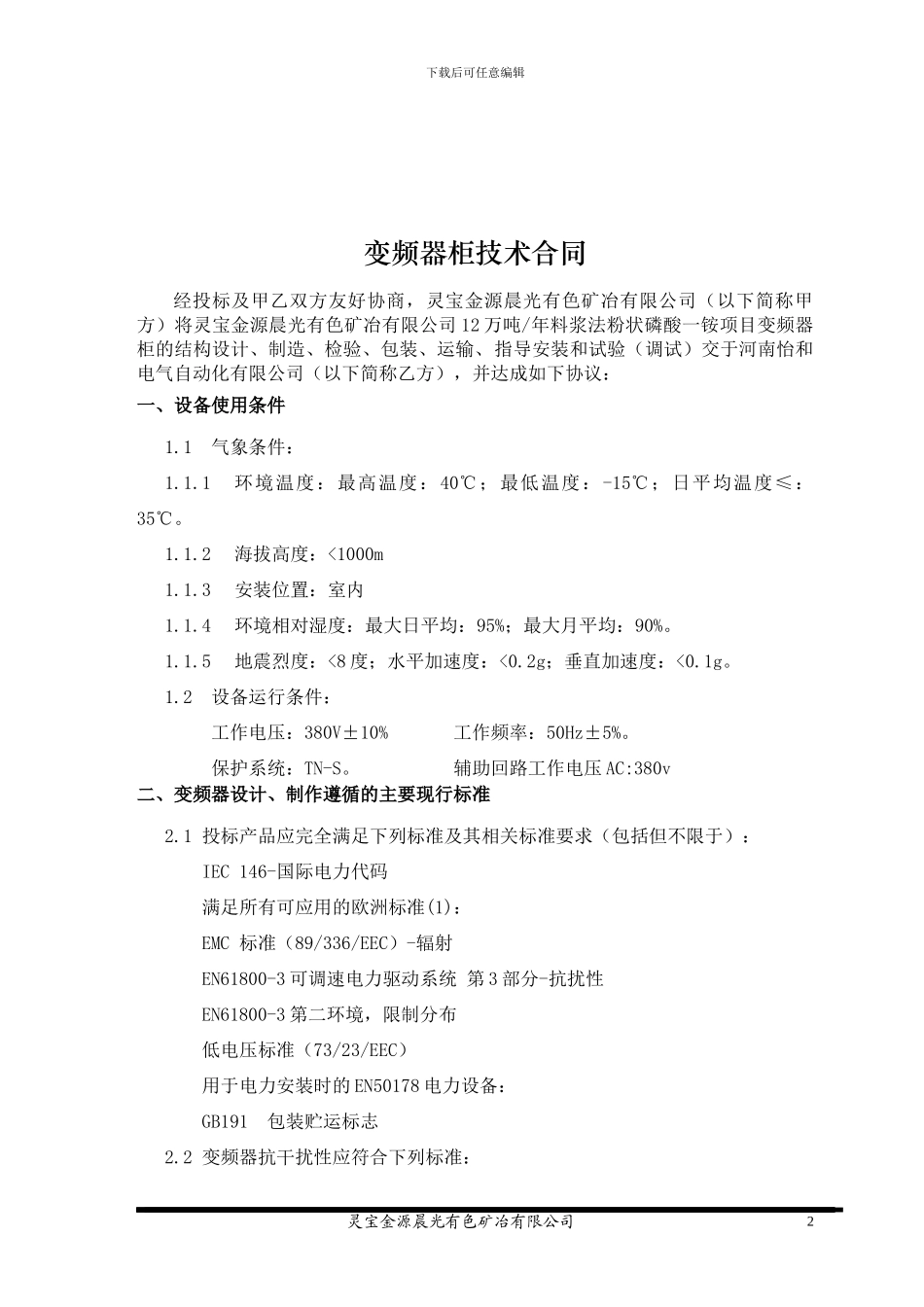

下载后可任意编辑硫铁化工综合利用二期改扩建工程12 万吨/年料浆法粉状磷铵项目变频器柜技术协议书甲方：灵宝金源晨光有色矿冶有限公司乙方：河南怡和电气自动化有限公司二零一一年九月十八日灵宝金源晨光有色矿冶有限公司1下载后可任意编辑变频器柜技术合同经投标及甲乙双方友好协商，灵宝金源晨光有色矿冶有限公司（以下简称甲方）将灵宝金源晨光有色矿冶有限公司 12 万吨/年料浆法粉状磷酸一铵项目变频器柜的结构设计、制造、检验、包装、运输、指导安装和试验（调试）交于河南怡和电气自动化有限公司（以下简称乙方），并达成如下协议：一、设备使用条件1.1 气象条件：1.1.1环境温度：最高温度：40℃；最低温度：-15℃；日平均温度≤：35℃。1.1.2海拔高度：<1000m1.1.3安装位置：室内1.1.4环境相对湿度：最大日平均：95%；最大月平均：90%。1.1.5地震烈度：<8 度；水平加速度：<0.2g；垂直加速度：<0.1g。1.2 设备运行条件：工作电压：380V±10% 工作频率：50Hz±5%。保护系统：TN-S。 辅助回路工作电压 AC:380v二、变频器设计、制作遵循的主要现行标准2.1 投标产品应完全满足下列标准及其相关标准要求（包括但不限于）：IEC 146-国际电力代码满足所有可应用的欧洲标准(1)：EMC 标准（89/336/EEC）-辐射EN61800-3 可调速电力驱动系统 第 3 部分-抗扰性EN61800-3 第二环境，限制分布低电压标准（73/23/EEC）用于电力安装时的 EN50178 电力设备：GB191 包装贮运标志2.2 变频器抗干扰性应符合下列标准：灵宝金源晨光有色矿冶有限公司2下载后可任意编辑射频干扰辐射 EN55011电源电压失真 IEC1000-2-4电源电压的波动，突降，不平衡和频率变化 IEC1000-2-1静电放电（ESD）的抗扰性 IEC61000-4-2电场抗扰性 IEC61000-4-3脉冲列干扰抗扰性 IEC61000-4-4对 RFI 辐射，电导性辐射的抗扰性 IEC61000-4-6无线电频率电磁场干扰（调辐）EVN50140无线电频率电磁场干扰（脉冲调制）EVN50204三、产品的型号规格及数量15 面变频柜，29 台变频器；配套 29 个防腐控制箱(型号 CF1，靖江瑞磷电气产品)。详见变频器柜一次系统图及柜体排列图（附后）四、技术规格及要求4.1 所供产品必须是经国家鉴定机构鉴定，并有 3C 认证、生产许可证、型式试验，其性能指标完全达到国家相关标准的产品；4.2 变频器至少应具有 1 个 AI（调节速度），2 个电流反馈 AO。4.3 变频柜采纳 GGD 柜（改），柜体采纳冷轧镀锌板，厚度不低于...
