回转塔身变位机技术协议

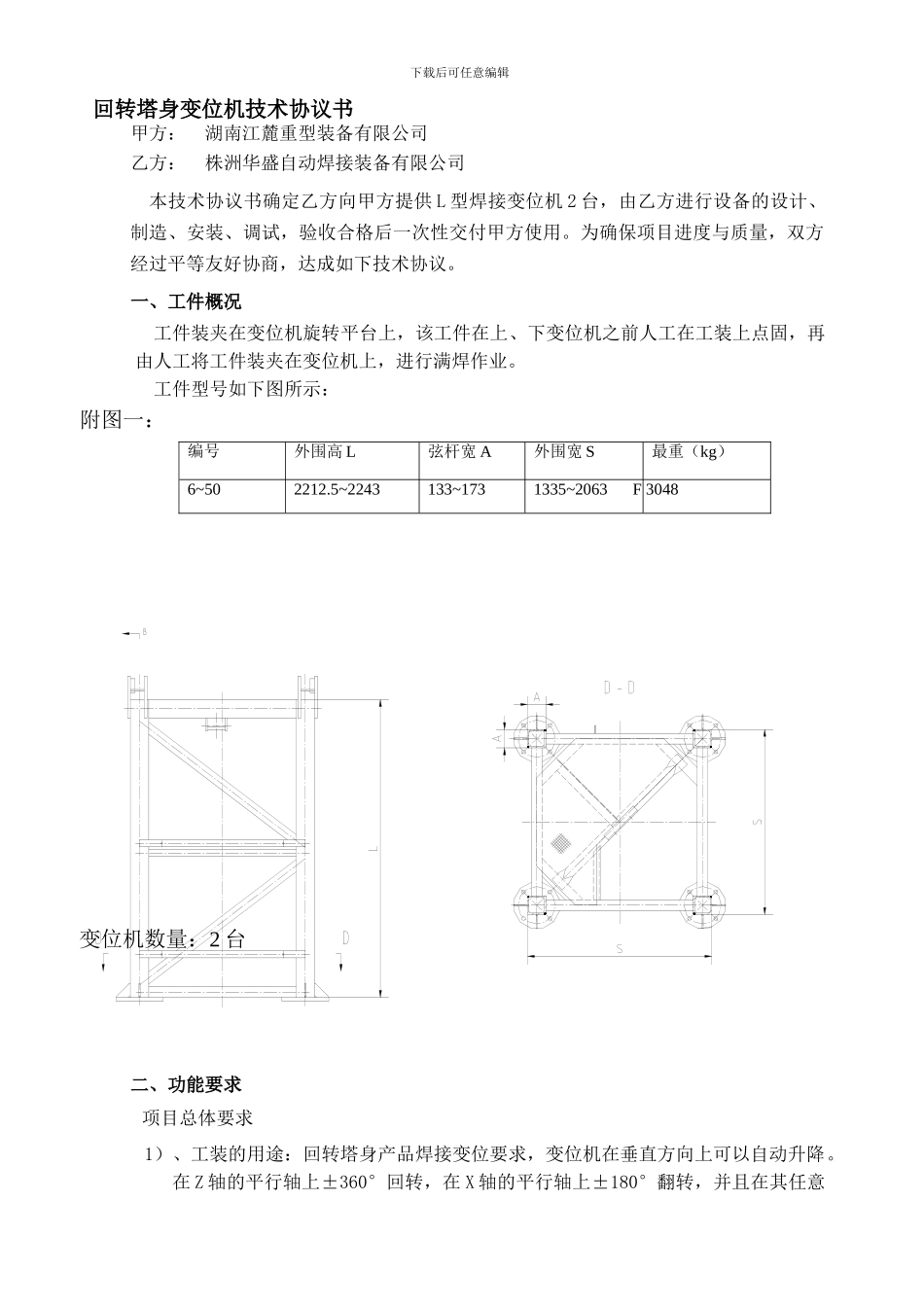

回转塔身变位机技术协议_第1页
1/5

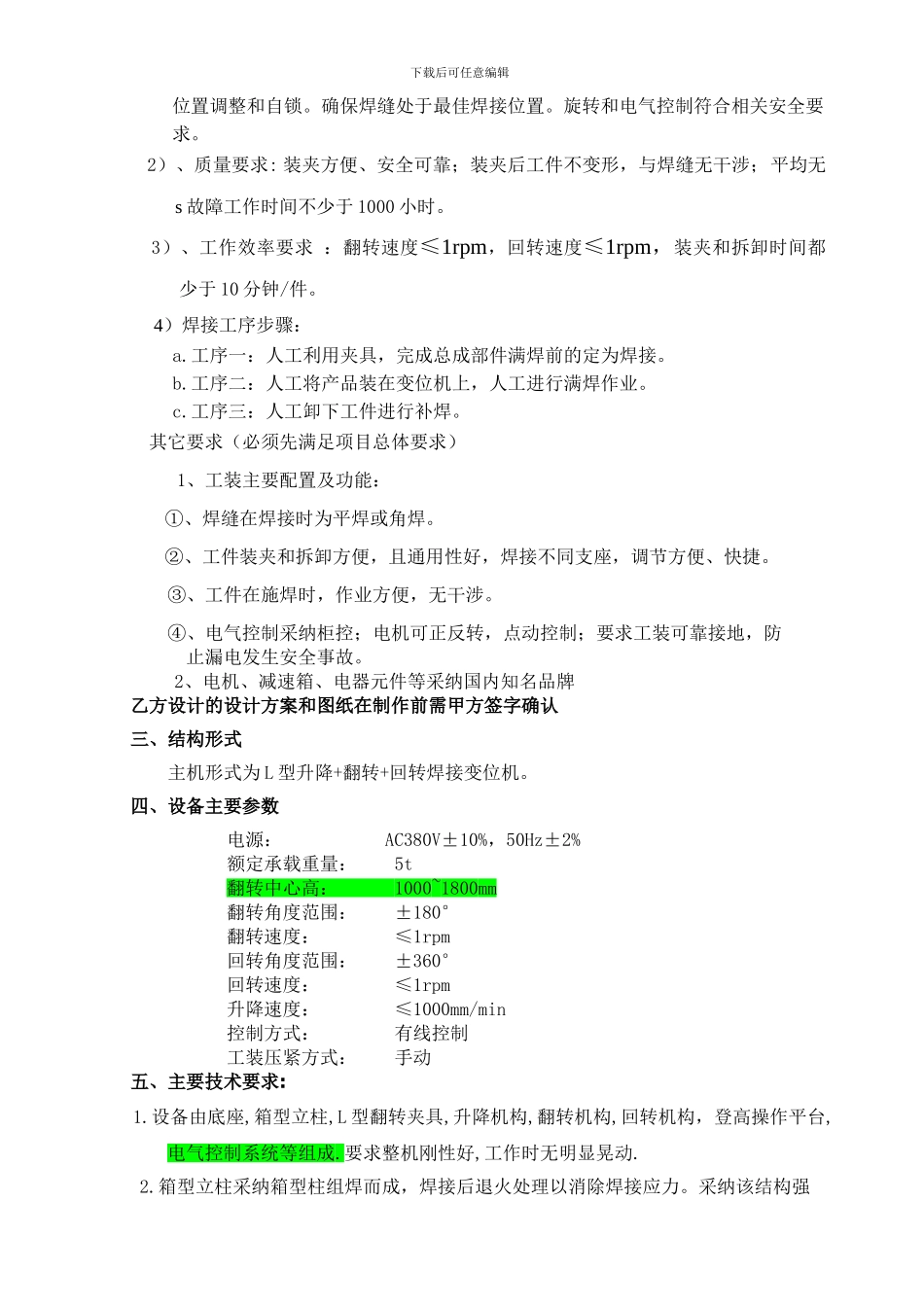

回转塔身变位机技术协议_第2页
2/5

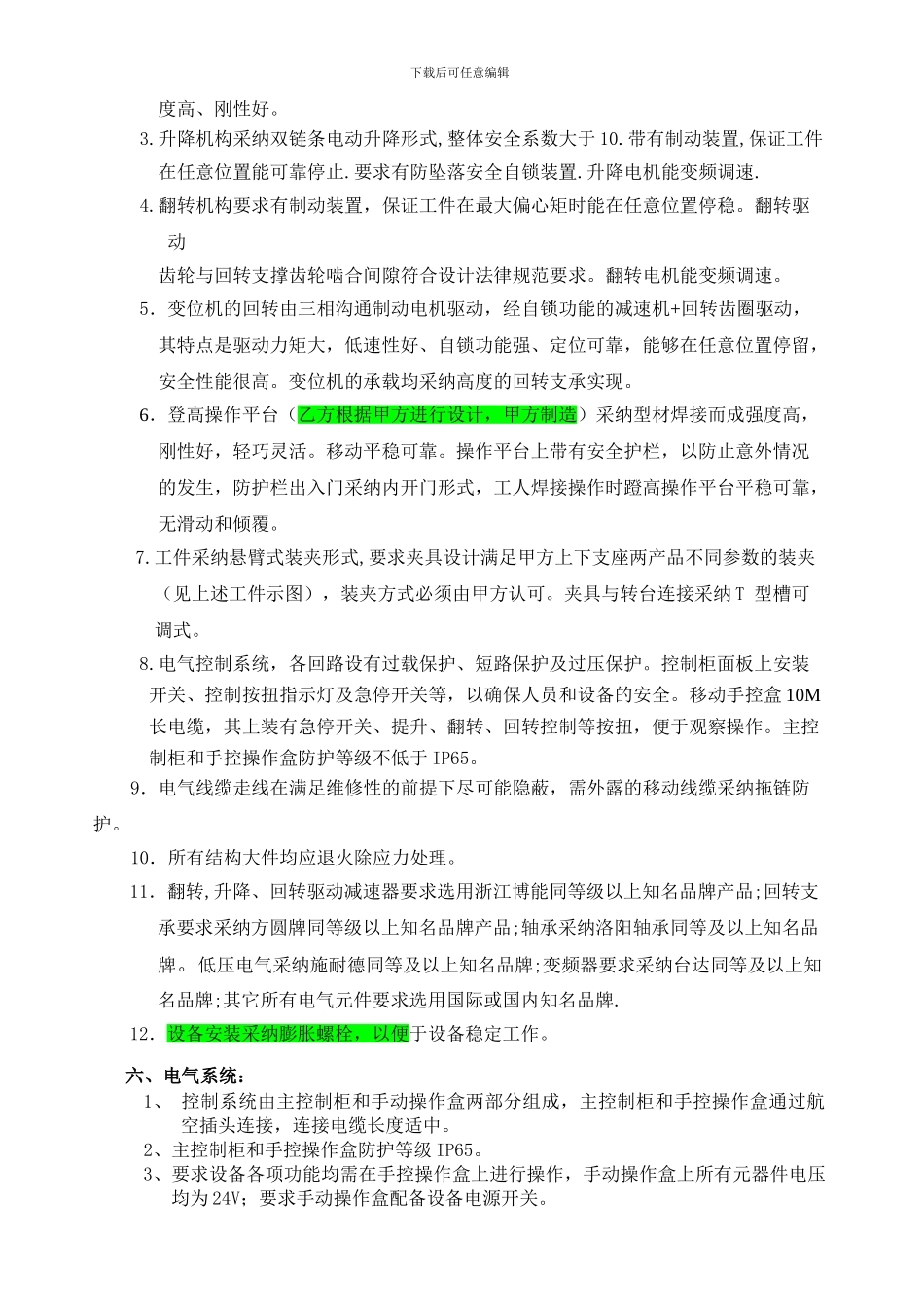

回转塔身变位机技术协议_第3页
3/5
下载后可任意编辑回转塔身变位机技术协议书甲方: 湖南江麓重型装备有限公司乙方: 株洲华盛自动焊接装备有限公司 本技术协议书确定乙方向甲方提供 L 型焊接变位机 2 台,由乙方进行设备的设计、制造、安装、调试,验收合格后一次性交付甲方使用。为确保项目进度与质量,双方经过平等友好协商,达成如下技术协议。一、工件概况 工件装夹在变位机旋转平台上,该工件在上、下变位机之前人工在工装上点固,再由人工将工件装夹在变位机上,进行满焊作业。工件型号如下图所示:附图一: 变位机数量:2 台二、功能要求 项目总体要求1)、工装的用途:回转塔身产品焊接变位要求,变位机在垂直方向上可以自动升降。在 Z 轴的平行轴上±360°回转,在 X 轴的平行轴上±180°翻转,并且在其任意编号外围高 L弦杆宽 A外围宽 S最重(kg)6~502212.5~2243133~1731335~2063F 3048下载后可任意编辑位置调整和自锁。确保焊缝处于最佳焊接位置。旋转和电气控制符合相关安全要求。2)、质量要求: 装夹方便、安全可靠;装夹后工件不变形,与焊缝无干涉;平均无s 故障工作时间不少于 1000 小时。3)、工作效率要求 :翻转速度≤1rpm,回转速度≤1rpm,装夹和拆卸时间都少于 10 分钟/件。4)焊接工序步骤:a.工序一:人工利用夹具,完成总成部件满焊前的定为焊接。b.工序二:人工将产品装在变位机上,人工进行满焊作业。c.工序三:人工卸下工件进行补焊。其它要求(必须先满足项目总体要求)1、工装主要配置及功能:①、焊缝在焊接时为平焊或角焊。②、工件装夹和拆卸方便,且通用性好,焊接不同支座,调节方便、快捷。③、工件在施焊时,作业方便,无干涉。 ④、电气控制采纳柜控;电机可正反转,点动控制;要求工装可靠接地,防止漏电发生安全事故。2、电机、减速箱、电器元件等采纳国内知名品牌乙方设计的设计方案和图纸在制作前需甲方签字确认三、结构形式 主机形式为 L 型升降+翻转+回转焊接变位机。四、设备主要参数电源: AC380V±10%,50Hz±2%额定承载重量: 5t翻转中心高: 1000~1800mm翻转角度范围: ±180°翻转速度: ≤1rpm回转角度范围: ±360°回转速度: ≤1rpm升降速度: ≤1000mm/min控制方式: 有线控制工装压紧方式: 手动五、主要技术要求: 1.设备由底座,箱型立柱,L 型翻转夹具,升降机构,翻转机构,回转机构,登高操作平台,电气控制系统等组成.要求整机刚性好,工作时无明显晃动. 2.箱型立柱采纳箱型柱...
