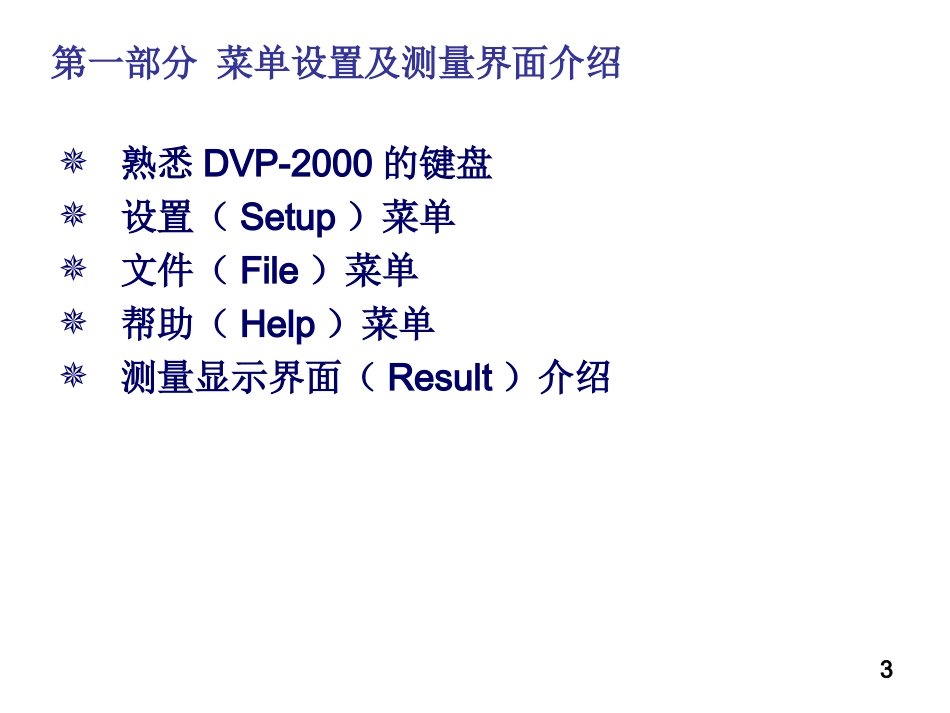

1OTDR仪器应用培训2内容提要第一部分DVP-2000仪器内部菜单设置及测量界面参数简介第二部分DVP-2000的仪器使用方法第三部分客户现场遇到的疑问解答3第一部分菜单设置及测量界面介绍熟悉DVP-2000的键盘设置（Setup）菜单文件（File）菜单帮助（Help）菜单测量显示界面（Result）介绍4DVP-2000的键盘5设置（Setup）菜单按下功能键F1进入设置菜单测量（test）参数设置6测试（test）设置菜单包含三部分参数测量参数：设置测量曲线的相关参数。例如：波长、脉宽、量程、探测时间和平滑等。这些参数的设置直接影响了测量曲线的测量正确性。门限参数：用于测量曲线的结果分析，即事件点筛选显示的门限值距离调节参数：设置折射率和散射系数7设置（Setup）菜单从测试（test）设置菜单的第一项按Enter键进入系统（sys）设置菜单两菜单通过Enter键可相互切换8文件（File）菜单按下功能键F2进入文件菜单文件菜单中的选项可使用户对待存储的曲线做注释，便于以后对比查找等9文件列表在文件菜单选中第一项：文件操作－>导出按Enter键打开文件列表10帮助（help）菜单按下功能键F4进入帮助菜单11用户手册描述了DVP-2000的简单操作方法12关于DVP-2000对我们做产品维护最重要的信息就是产品序列号、DSP版本号和软、硬件版本号13测量显示界面（Result）按下功能键F3回到主测量界面大家应该记住测量结果显示区中各项表示的含义14第二部分DVP-2000的仪器使用方法使用前注意事项被测光纤接入仪器的步骤和方法光纤连接引起的测量迹线故障说明参数设置不恰当引起的曲线问题光接口的清洁维护15使用前注意事项无论在任何情况下，都不得将OTDR的光接口及连接在该光接口上尾纤的末端对着操作者本人或其他人员的眼睛。否则可能使被照射者的视力产生损伤，甚至失明！OTDR使用大功率半导体激光器，其出纤功率很高足以伤害人的眼睛，在使用时应特别注意。正确的使用方法是在仪器完全断电的条件下方可摘下OTDR光接口的防尘罩。安装好测量尾纤然后开机进行操作，测量结束后应先关闭仪器，然后再旋下尾纤，立即旋上防尘罩。16被测光纤接入仪器的步骤和方法请按如下方法正确清洁被测光纤接头并接入仪器1.无水乙醇棉签清洁接头端面。2.清洁接头柱体。3.重复1、2一次并风干，检查端面上已清洁并没有棉花纤维残留。4.旋开DVP-2000光接口保护盖。5.插入连接器，将定位销对准仪器接头的定位口。6.旋紧螺丝。17光纤连接引起的测量迹线故障说明1产生的原因：1.连接器型号不符2.连接器端面损坏3.有几个接头靠近测量端解决方法：1.更换连接器2.减少接头3.使用手动衰减模式测量，当出现起始点饱和时，可以修改测量模式为手动衰减模式，用户自行判断衰减量，在一定范围内可以改善饱和。18光纤连接引起的测量迹线故障说明2产生的原因：1.连接器清洁不良2.连接器老化解决方法：1.清洁连接器2.更换连接器19光纤连接引起的测量迹线故障说明3产生的原因：1.连接不可靠2.连接器对位偏3.定位销未对准4.连接器清洁不良解决方法：1.重新连接2.更换连接器3.清洁连接器20光纤连接引起的测量迹线故障说明4该现象与3现象基本相同产生的原因：1.连接不可靠2.连接器对位偏3.定位销未对准4.无连接解决方法：1.重新连接2.更换连接器21参数设置不恰当引起的曲线问题1该部分主要表现在测量范围选择不恰当而引起的问题（1）长度范围设置过长22参数设置不恰当引起的曲线问题2（2）长度范围设置过短23光接口的清洁维护在不使用时应立即盖上防尘盖24法兰处接头清洁方法若清理端面后曲线仍不正常，请按如下步骤清理法兰：（1）旋下防尘帽25法兰处接头清洁方法（2）旋下固定圈26法兰处接头清洁方法27法兰处接头清洁方法（3）用无水酒精清洗光纤接头，清洗完毕后装上即可28第三部分客户现场遇到的疑问解答抛开仪器故障产生的问题之外，一般客户现场最常见的问题主要集中在OTDR自身曲线显示分析功能上和toolbox使用上这两个部分。OTDR显示曲线出现的故障大部分问题集中在光纤连接上，在之前的第二部分《DVP-2000仪器的使用方法》一节已经介绍了，现在不再重复赘述。本章节主要讲toolbox使用及RS232链路连接不畅引起的问题。toolbox的...
