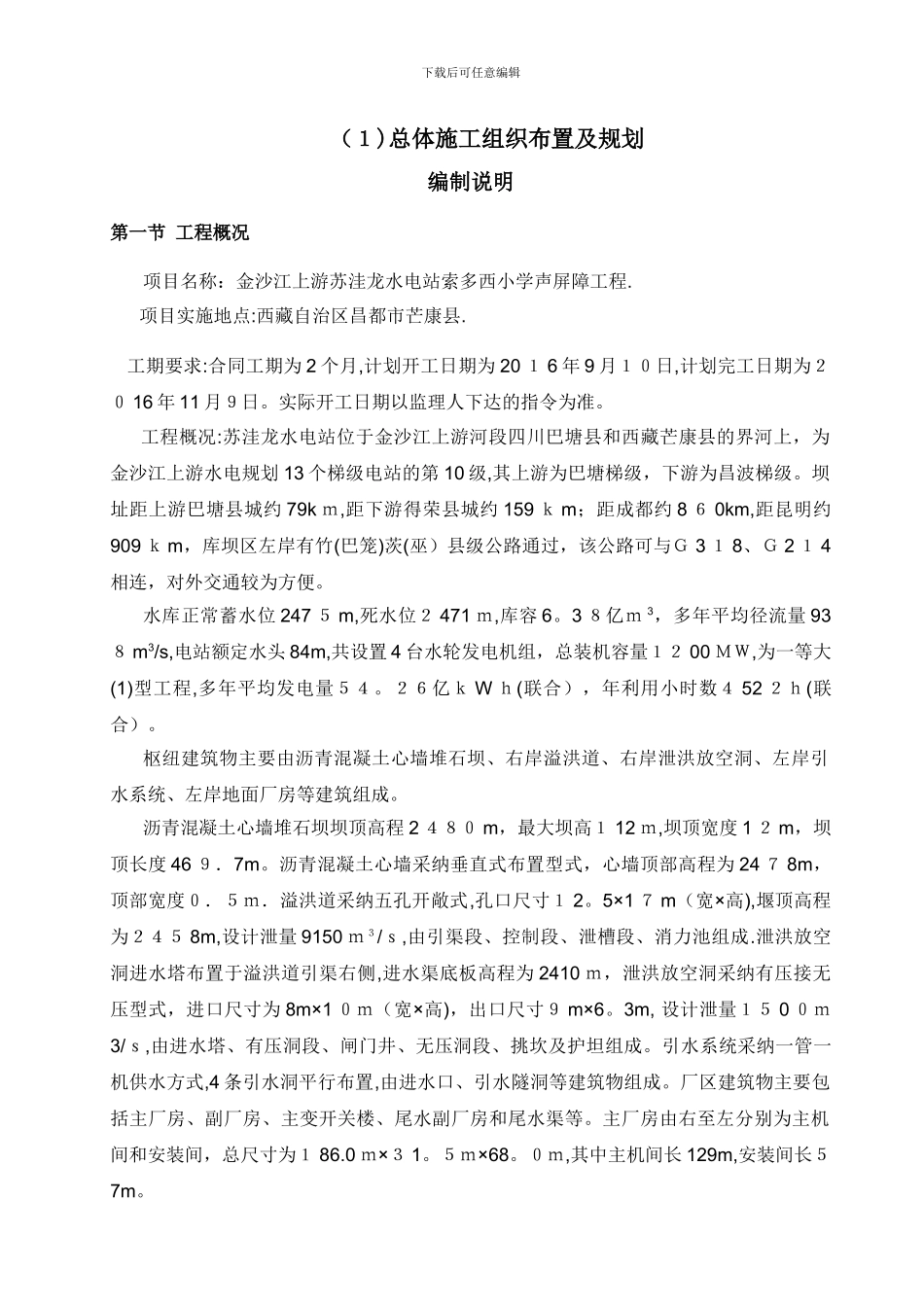

下载后可任意编辑（１)总体施工组织布置及规划编制说明第一节 工程概况项目名称：金沙江上游苏洼龙水电站索多西小学声屏障工程. 项目实施地点:西藏自治区昌都市芒康县. 工期要求:合同工期为 2 个月,计划开工日期为 20 １ 6 年 9 月１０日,计划完工日期为２０ 16 年 11 月９日。实际开工日期以监理人下达的指令为准。 工程概况:苏洼龙水电站位于金沙江上游河段四川巴塘县和西藏芒康县的界河上，为金沙江上游水电规划 13 个梯级电站的第 10 级,其上游为巴塘梯级，下游为昌波梯级。坝址距上游巴塘县城约 79k ｍ,距下游得荣县城约 159 ｋ m；距成都约 8 ６ 0km,距昆明约909 ｋ m，库坝区左岸有竹(巴笼)茨(巫）县级公路通过，该公路可与Ｇ 3 １ 8、Ｇ 2 １ 4相连，对外交通较为方便。水库正常蓄水位 247 ５ m,死水位２ 471 ｍ,库容 6。3 ８亿ｍ 3，多年平均径流量 93８ m3/s,电站额定水头 84m,共设置 4 台水轮发电机组，总装机容量１２ 00 ＭＷ,为一等大(1)型工程,多年平均发电量５４。２６亿ｋ W ｈ(联合），年利用小时数４ 52 ２ｈ(联合）。枢纽建筑物主要由沥青混凝土心墙堆石坝、右岸溢洪道、右岸泄洪放空洞、左岸引水系统、左岸地面厂房等建筑组成。沥青混凝土心墙堆石坝坝顶高程 2 ４８０ m，最大坝高１ 12 ｍ,坝顶宽度 1 ２ m，坝顶长度 46 ９．7m。沥青混凝土心墙采纳垂直式布置型式，心墙顶部高程为 24 ７ 8m，顶部宽度０．５ｍ．溢洪道采纳五孔开敞式,孔口尺寸１ 2。5×1 ７ m（宽×高),堰顶高程为２４５ 8m,设计泄量 9150 ｍ３/ｓ,由引渠段、控制段、泄槽段、消力池组成.泄洪放空洞进水塔布置于溢洪道引渠右侧,进水渠底板高程为 2410 ｍ，泄洪放空洞采纳有压接无压型式，进口尺寸为 8m×1 ０ｍ（宽×高)，出口尺寸９ m×6。3m, 设计泄量１５ 0 ０ｍ3/ｓ,由进水塔、有压洞段、闸门井、无压洞段、挑坎及护坦组成。引水系统采纳一管一机供水方式,4 条引水洞平行布置,由进水口、引水隧洞等建筑物组成。厂区建筑物主要包括主厂房、副厂房、主变开关楼、尾水副厂房和尾水渠等。主厂房由右至左分别为主机间和安装间，总尺寸为１ 86.0 ｍ×３ 1。５ｍ×68。０ｍ,其中主机间长 129m,安装间长５7m。下载后可任意编辑本工程施工导流采纳断流围堰一次拦断河流,隧洞导流,土石围堰挡水,基坑全年施工的导流方式；枯期由导流隧洞泄流，汛期由导流隧洞、泄洪放空洞联...
