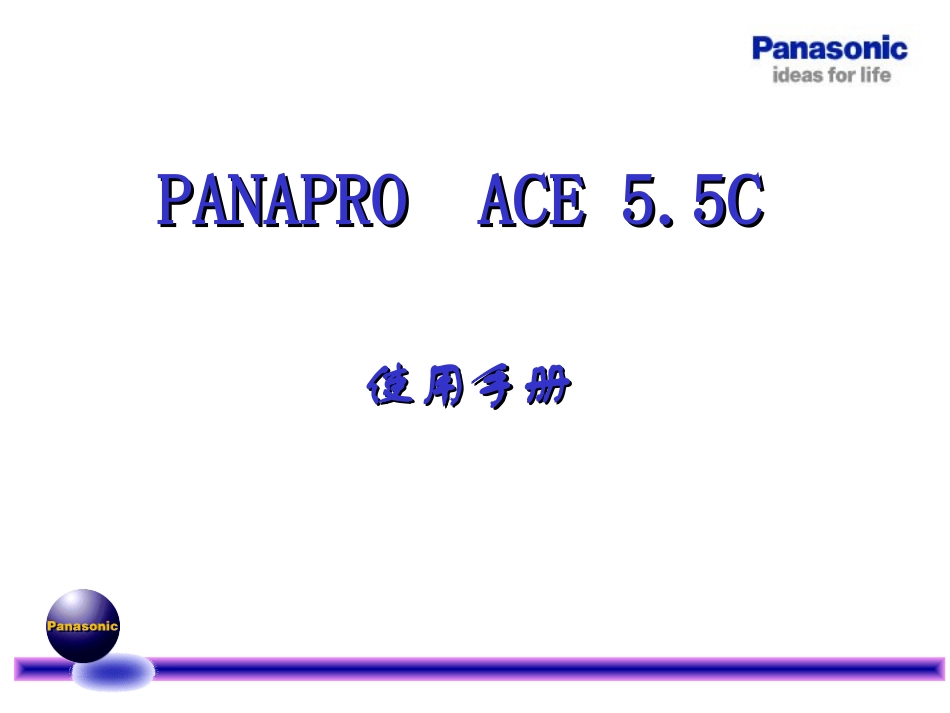

PananaPRO使用手册_第1页
1/37
PananaPRO使用手册_第2页
2/37
PananaPRO使用手册_第3页
3/37

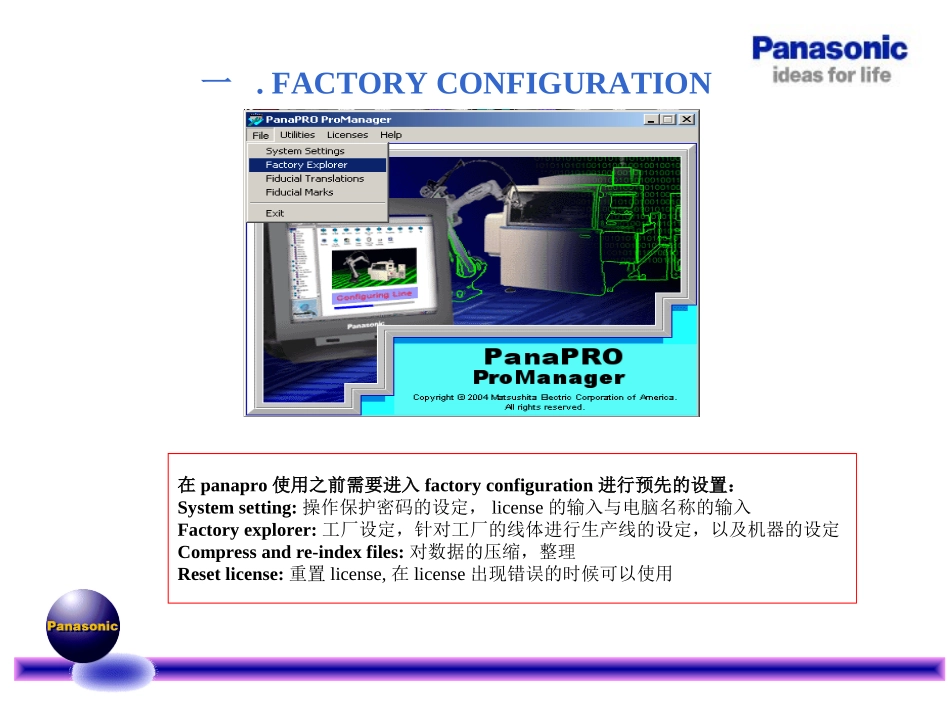

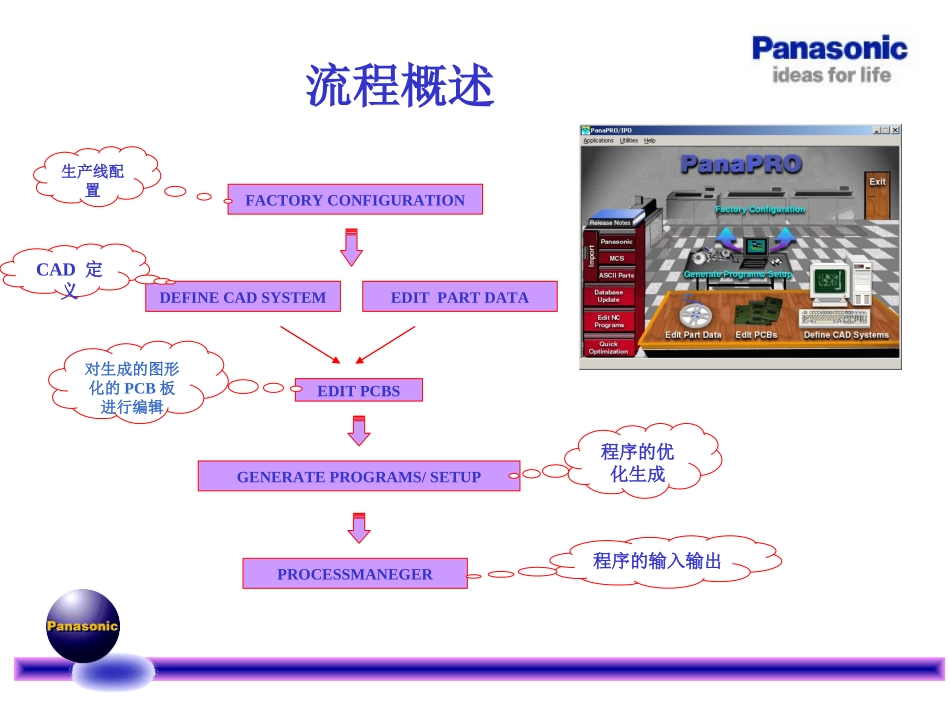

PANAPROACE5.5CPANAPROACE5.5C使用手册使用手册FACTORYCONFIGURATIONDEFINECADSYSTEMEDITPARTDATAEDITPCBSGENERATEPROGRAMS/SETUP生产线配置程序的优化生成PROCESSMANEGER程序的输入输出CAD定义对生成的图形化的PCB板进行编辑流程概述一.FACTORYCONFIGURATION在panapro使用之前需要进入factoryconfiguration进行预先的设置:Systemsetting:操作保护密码的设定,license的输入与电脑名称的输入Factoryexplorer:工厂设定,针对工厂的线体进行生产线的设定,以及机器的设定Compressandre-indexfiles:对数据的压缩,整理Resetlicense:重置license,在license出现错误的时候可以使用SYSTEMSETTINGS操作密码的设定电脑名称和LICENSE的输入,如电脑名称变更的话,则在HOSTNAME里更改检测LICENSE是否合法进入factoryexplorer,选择file\systemsetting添加生产线添加新的生产线,进入factoryexplorer,选择file\new\line,填入生产线的名称选择file\newline填入生产线的名称添加机器设备添加非模块化的设备机器的添加分模块化和非模块化设备两种方法:非模块化:选择新建好的生产线,选择file\new\cell,添加新的机器模块化:选择新建好的生产线,选择file\new\module,选择新的module,file\new\cell,添加新的机器添加模块化设备选择new\cell选择所要添加的机器选择new\module选择新建的module,选择file\newcell,选择所要添加的机器机器的设置新的机器添加完毕后,需要对机器进行设置,它主要要对machinesetup,mixeditordefaults,configureoption,feedercounts这几项进行设置Machinesetup机器的参数设置SplitplacementforALTZ:对于拆分出的料站,贴装点数平均分配Componentfiducials:是否使用元件fiducialBadmarkrecognition:是否使用badmarkLoadunloadtime:生产时的传板时间Efficiencyfactor:机器的生产效率Configureoption对nozzle的位置和类型进行配置如为模块化设备,则对整个模块进行设置,而不需要对每台机器进行设置添加新的nozzle,或cameras恢复出厂原始设置复制他线别相同机器的设置Feedercount在feedercount里,需要根据工厂实际feeder状况设置个类型的feeder的数量全选反选对选中的项目进行设置打印打印预览二.DefineCADSystemsDEFINECADSYSTEMS是用来定义已有的CAD数据文件,使软件可以正确读取数据资料里的相关正确资料DEFINECADSYSTEM定义一个新的CAD格式打开SAMPLEFILE找到一个需要定义的CAD文件查看CAD文件的全文确定定义的方法选择一个记录类型用相应的方法进行定义定义完毕后在EDITPCB用IMPORTCAD进行验证生成PCB文件出现错误DEFINECADSYSTEM新建一个CADSYSTEM:进入DEFINECADSYSTEMS,选择NEW,输入新的CADSYSTEM名称正反面识别默认的CAD或BOM扩展名称CAD中单位输入与输出比例DEFINECADSYSTEM进入CADFILEFORMAT选项打开要编辑的CAD文件在GENERAL里定义完毕后至CADFILEFORMAT选项,打开现有的CAD资料DEFINECADSYSTEM选择要定义的数据类型选择要使用定义的方法定义完成后按APPLY确认对数据进行定义在CAD定义栏,必须至少对以下项目进行定义:料号(如有BOM,料号在BOM里定义),X,Y坐标,角度,位号用来定义CAD的几种类型:STRING:以一个特定的字符串来表示一个记录类型.特点:不限定字符串的位置FIELDCONTENTS:以一个特定的字符串来表示一个记录类型(限在固定的位置)Range:在二个特定的字符串中的记录为选中的记录类型。LeftOver:表示在一个cad文件中,除去已定义的记录类型外,剩余的记录全部为同一种的记录类型。Expression:高级的表达式,可用一定的函数定义复杂的记录类型。DEFINECADSYSTEM一个PARTNUMBER对应多个位号时必须定义BOMISMASTER:以BOM为主MULTIPLEDESIGNATOR:一个PARTNUMBER对应多个位号DESIGNATORWRAPTONEXTLINE:为号较多,在BOM里有换行的DESIGNATOR:位号之间的分隔方式RANGE:位号的范围标识POSITIONAL:资料排列整齐,不需要使用任何方式进行数据的分隔DELIMITED:不同类型的数据之间使用一种符号进行分隔,其中DELIMITEDBY栏中填写分隔符号,ENCLOSEDBY栏中填写被分割的数据中还存在的无用符号如有BOM的话,则必须到BIMFILEFORMAT选项进行定义DEFINECAD...
