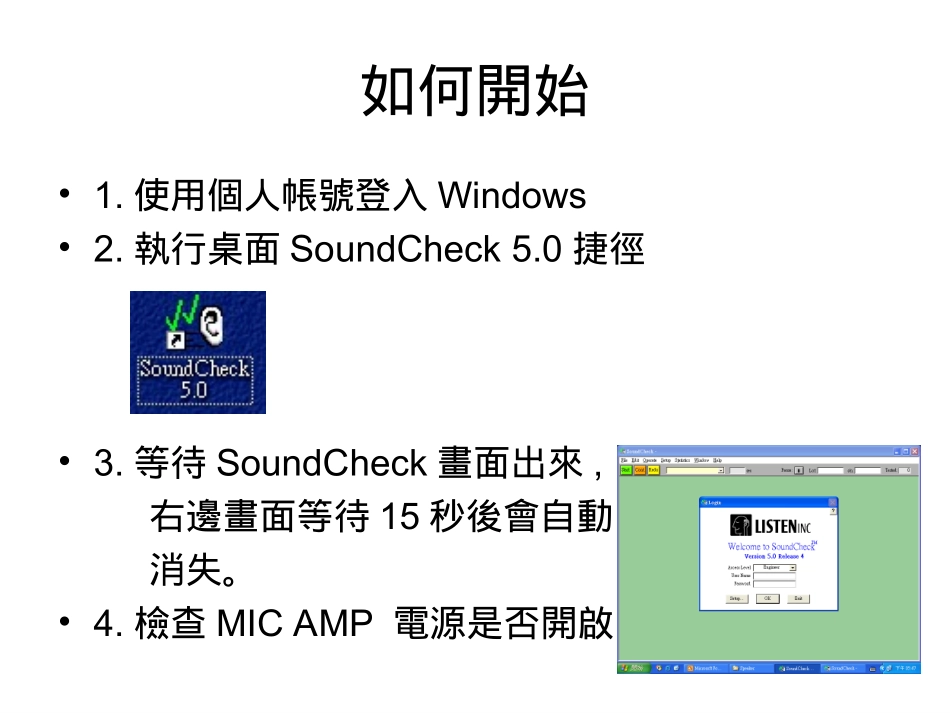

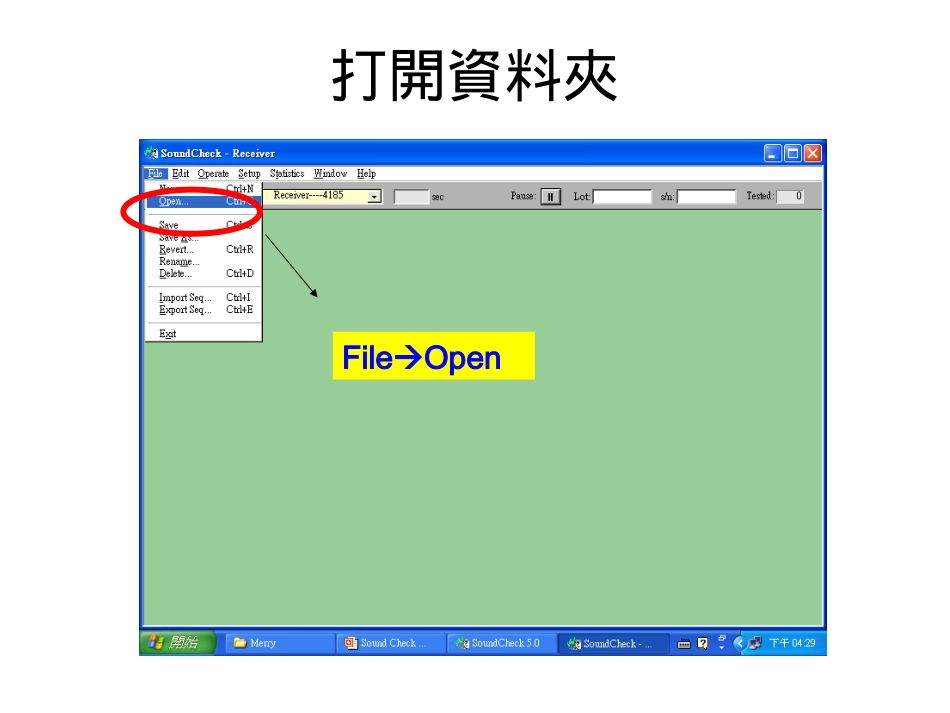

SoundCheck使用手冊修訂日期:2004July28Rev.0如何開始•1.使用個人帳號登入Windows•2.執行桌面SoundCheck5.0捷徑•3.等待SoundCheck畫面出來,右邊畫面等待15秒後會自動消失。•4.檢查MICAMP電源是否開啟FileOpen打開資料夾1.測Receiver,進入C:\SoundCheck5.0\Sequences\Merry\Receiver2.測Speaker,進入C:\SoundCheck5.0\Sequences\Merry\Speaker3.測Fo,進入C:\SoundCheck5.0\Sequences\Merry\Impedance測試Receiver流程Step1:選擇Sequence檔選擇Receiver---4185測試Receiver流程Step2:修改Sequence檔選擇工具列Setup下拉選單中Sequence測試Receiver流程Step3:修改Sequence檔依所需測試條件,進行修改共用程序檔區,不要亂改Sequence檔的類型Har:音效卡設定,不用改Cal:校正設定Sti:輸入Speaker信號設定Lim:設定曲線上下限測試Receiver流程Step4:校正AMP&MIC註:由於Sequence檔為共用,故以後每星期會有負責人員校正1~2次,此部份內容僅供相關人員參考,實際使用時可跳過此步驟AMPSoundCardIn-LOut-LCalAMP線路圖(簡易版)INOUT4192Mic.PowerCH1CH2CH3CH4音壓校正器CalAMP線路圖CalibrateAMP(注意紅圈內設定)B&K4231CalibratorSoundCardIn-LOut-LMICAMPOuput-Ch1Input-Ch1CalMIC線路圖MICCalibrateMIC(注意紅圈內設定)CalibrateMIC(注意紅圈內設定)測試Receiver流程Step5:輸入信號設定Mouse左鍵按2下可進入設定輸入信號設定(注意:Sequence檔為共用,所以只可改藍字部份,黑字部份不要變更)只可改此區,輸入Speaker之電壓測試Receiver流程Step6:上下框限設定Mouse左鍵按2下可進入設定上下框限設定輸入頻率及對應感度上限下限設定浮動or絕對框浮動:FloatingLimit絕對:AbsoluteLimit測試Receiver流程Step7:感度檢驗設定Mouse左鍵按2下可進入設定感度檢驗設定感度上下限選擇1kHzor2kHz感度測試Receiver流程Step8:結束Sequence設定按Close可結束設定ps:未結束設定,無法進行量測測試Receiver流程Step9:檢查接線設定INOUT待測物Aux4192Mic.PowerCH1CH2CH3CH44227測試架測試Receiver流程Step10:進行量測按Start可進行量測測試Receiver流程Step11:得到量測結果測試Receiver流程Step12:處理量測結果工具列中SetupMemorylistSpeaker量測測試Speaker流程Step1:選擇Sequence檔選擇DSH測試Speaker流程Step2~Step12DSH測試與DTR設定流程幾乎相同,請參考前述設定Fo量測測試Fo流程Step1:選擇Sequence檔選擇Impedance_FOFo線路圖(電阻使用1Ohm)INOUT待測物Aux避免形成電氣迴路,需將負極絕緣ΩSoundCheck現階段情形說明•1.ReceiverMode:感度與BK2012差異約在0.3dB以內,失真差異極小,以經可以使用•2.SpeakerMode:感度與BK2012差異約在0.8~1dB左右,尚待修正,失真差異仍大,也待修正,此部份測試值先僅供參考•3.Impedance:Fo測試,頻率點OK,電阻抗值差異很大,仍待修正
