启闭机安装方案

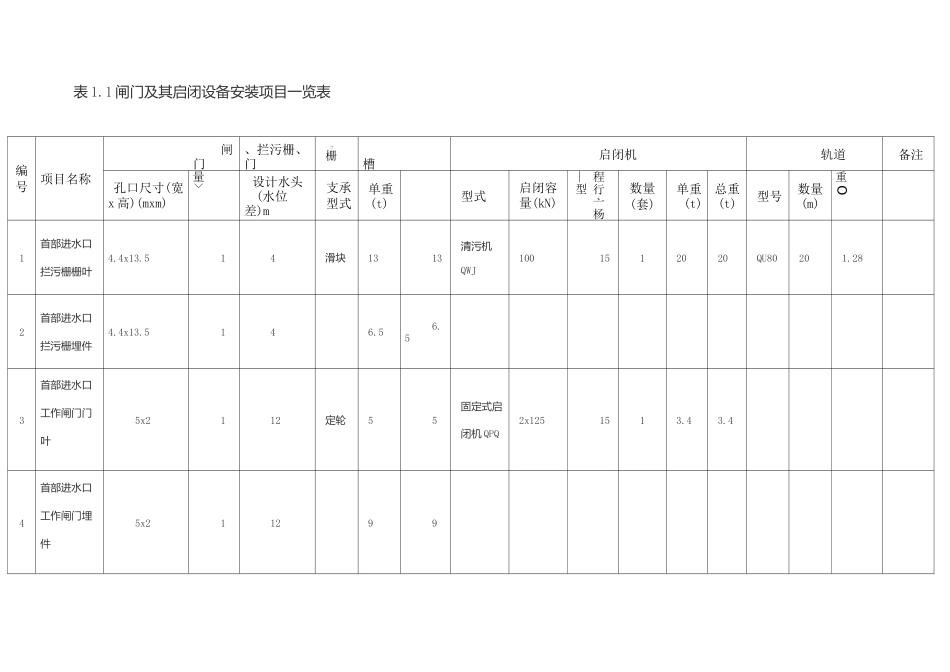

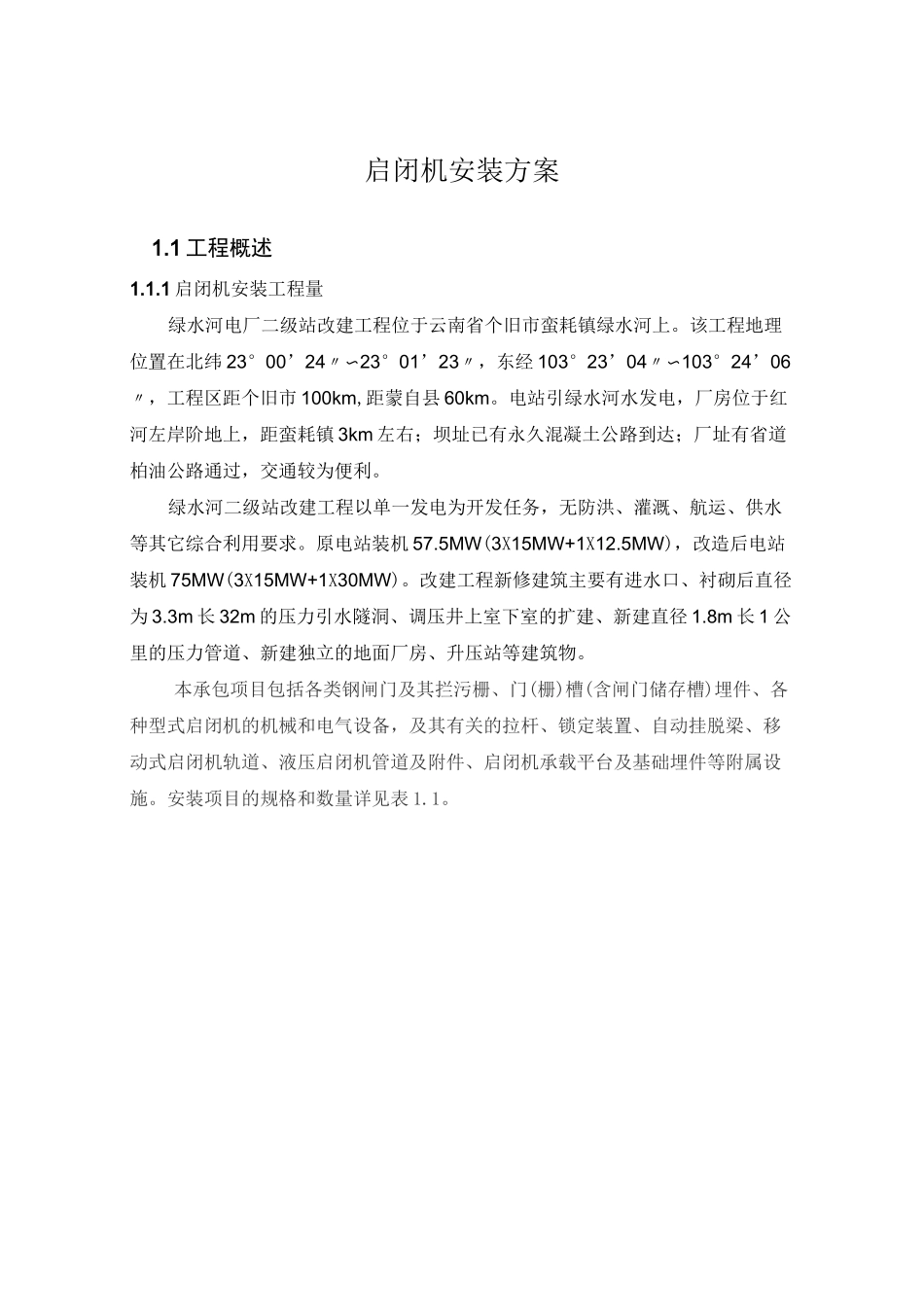

启闭机安装方案1.1 工程概述1.1.1 启闭机安装工程量绿水河电厂二级站改建工程位于云南省个旧市蛮耗镇绿水河上。该工程地理位置在北纬 23°00’24〃〜23°01’23〃，东经 103°23’04〃〜103°24’06〃，工程区距个旧市 100km,距蒙自县 60km。电站引绿水河水发电，厂房位于红河左岸阶地上，距蛮耗镇 3km 左右；坝址已有永久混凝土公路到达；厂址有省道柏油公路通过，交通较为便利。绿水河二级站改建工程以单一发电为开发任务，无防洪、灌溉、航运、供水等其它综合利用要求。原电站装机 57.5MW(3X15MW+1X12.5MW)，改造后电站装机 75MW(3X15MW+1X30MW)。改建工程新修建筑主要有进水口、衬砌后直径为 3.3m 长 32m 的压力引水隧洞、调压井上室下室的扩建、新建直径 1.8m 长 1 公里的压力管道、新建独立的地面厂房、升压站等建筑物。本承包项目包括各类钢闸门及其拦污栅、门(栅)槽(含闸门储存槽)埋件、各种型式启闭机的机械和电气设备，及其有关的拉杆、锁定装置、自动挂脱梁、移动式启闭机轨道、液压启闭机管道及附件、启闭机承载平台及基础埋件等附属设施。安装项目的规格和数量详见表 1.1。表 1.1 闸门及其启闭设备安装项目一览表编号闸门、拦污栅、门7/栅槽启闭机轨道备注项目名称孔口尺寸(宽x 高)(mxm)量>设计水头(水位差)m支承型式单重(t)型式启闭容量(kN)程行亠杨—型数量(套)单重(t)总重(t)型号数量(m)重O1首部进水口拦污栅栅叶4.4x13.514滑块1313清污机QWJ1001512020QU80201.282首部进水口拦污栅埋件4.4x13.5146.56.53首部进水口工作闸门门叶5x2112定轮55固定式启闭机 QPQ2x1251513.43.44首部进水口工作闸门埋件5x2112995尾水检修闸门门叶3.34x2.3318.5滑道4.04.0固定式启闭机 QPQ2x501111.91.96尾水检修闸门门叶3.34x2.3318.57.07.07首部老进水口拦污栅栅叶4.4x13.514滑块1313清污机QWJ1001512020QU80201.288首部老进水口工作闸门门叶5x2112定轮55固定式启闭机 QPQ2x1251513.43.49泄洪闸检修平面滑动钢闸门3x3113滑块3.23.2固定式启闭机 QPQ2x1001712.32.310挡水闸检修5.5x5.1115滑块7.27.2固定式启2x1601813.73.7平面滑动钢闸门闭机 QPQ11调压井快速平面定轮钢闸门2.8x2.8132定轮5.65.6固定式启闭机 QPK8003518.18.112泄洪闸弧形工作门启闭机固定式启闭机 QHQ2001715.75.713挡水闸弧形门启闭机固定式启闭机 QHQ2x1501818.38.3列表中启闭机采购采用外协国内有实力的专业厂家制造。启闭机电气设备元件，自润滑轴...
