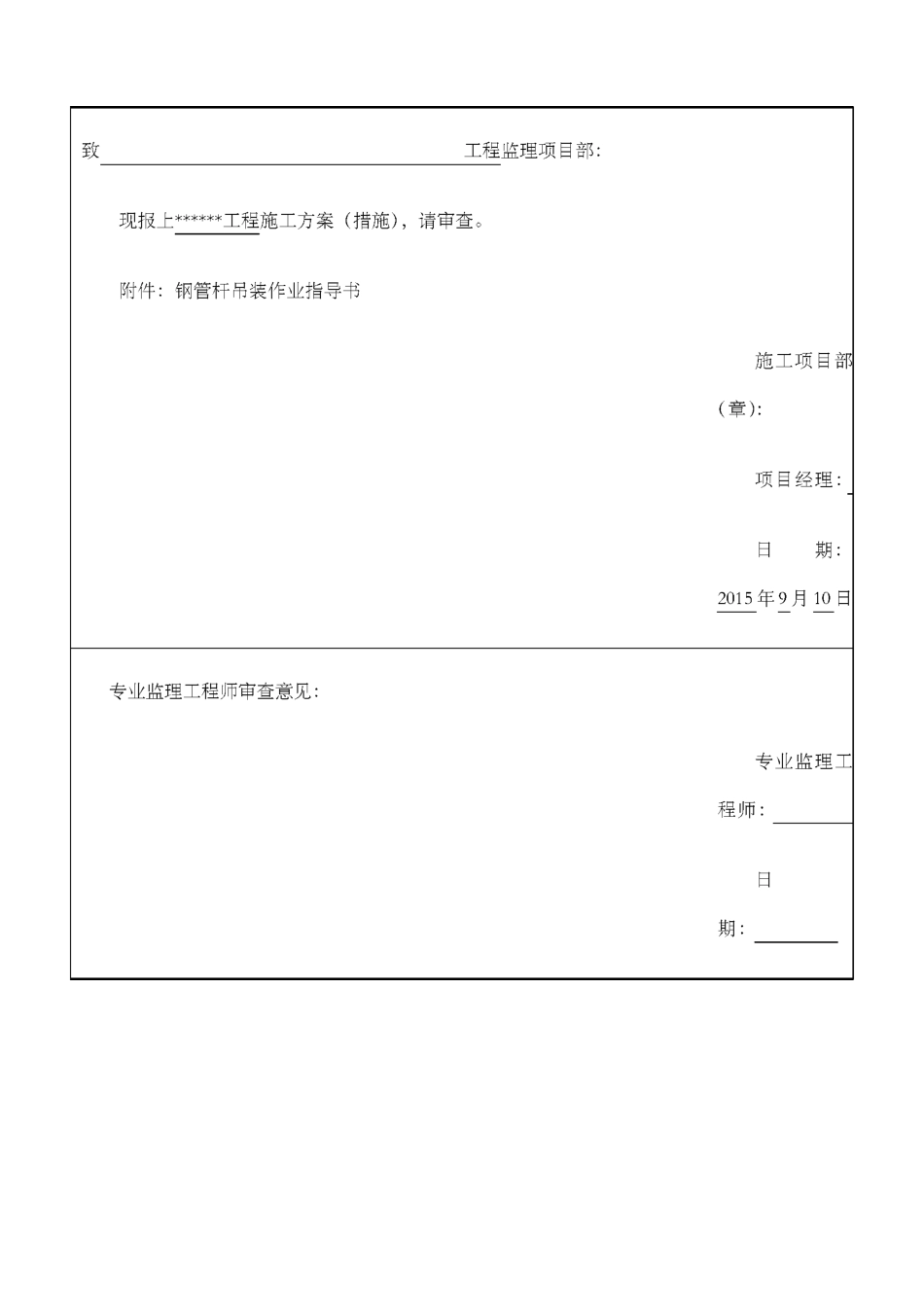

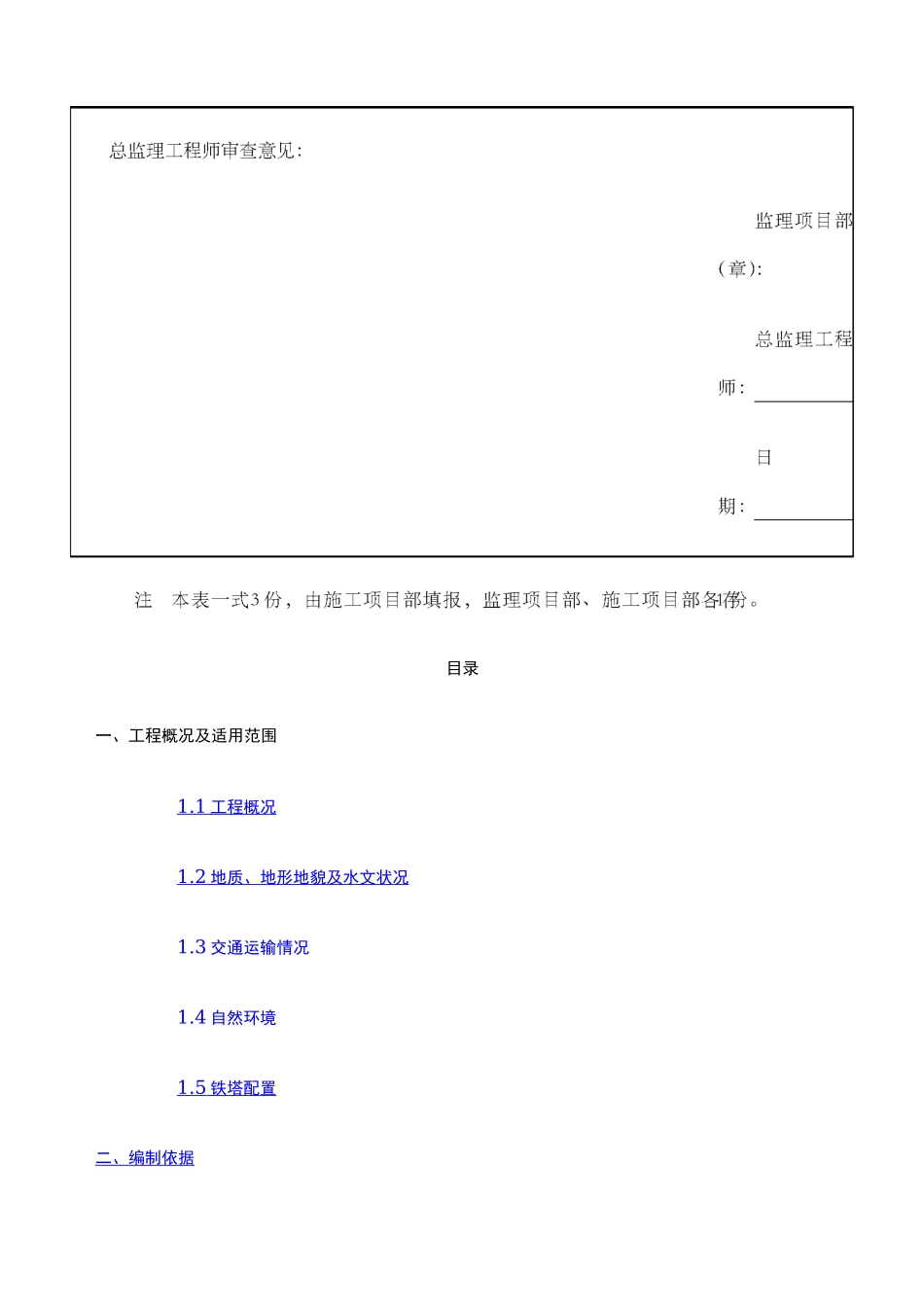

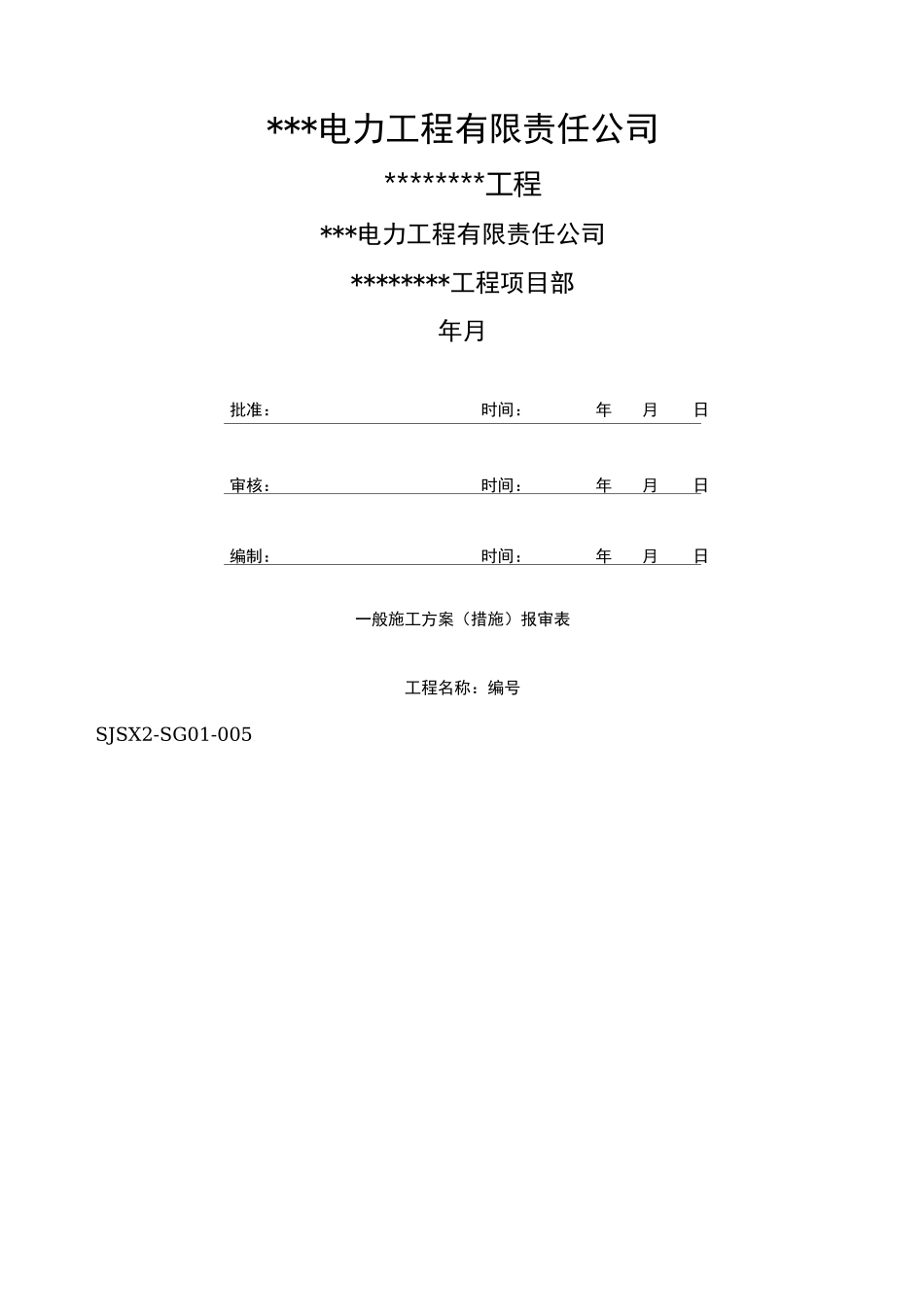

***电力工程有限责任公司********工程***电力工程有限责任公司********工程项目部年月批准：时间：年月日审核：时间：年月日编制：时间：年月日一般施工方案（措施）报审表工程名称：编号SJSX2-SG01-005目录一、工程概况及适用范围1.1 工程概况 1.2 地质、地形地貌及水文状况 1.3 交通运输情况1.4 自然环境1.5 铁塔配置 二、编制依据三、作业流程四、工艺流程及主要质量控制点4.1 作业准备 4.2 施工准备 4.3 技术准备 4.4 吊车就位4.5 地面组装 4.6 构件吊装 4 ・ 7 钢管杆检修 五、危险点辨识及预控措施六、工艺质量要求七、质量通病防治措施八、强制性条文九、质量控制措施及检验标准9 ・ 1 质量控制措施 9.2 质量控制表 9.3 检验标准 一、工程概况及适用范围1.1 工程概况本工程为*********工程，线路起自待建南安 220kV 时潮变 110kV 门型架，分别终止于 110kV玉榜线#42、#54 水泥杆附近并作为本期开断点。玉叶侧：线路开断后，形成时潮〜玉叶 110kV 线路，开断点位于 110kV 玉榜线#42 杆附近，采用单回路、双回路及四回路架设，线路全长约 2.58km，其中单回路为 0.57km，双回路为 0.42km,四回路为 1.59km。导线采用 JL/G1A-300/25-48/7 型钢芯铝绞线；采用双地线架设，其中单、双回路段两根地线，一根采用 JLB40-80 良导体，另一根采用 OPGW 复合光纤，四回路段两根地线均采用 OPGW 复合光纤。榜德侧：线路开断后，形成时潮〜榜德 110kV 线路，开断点位于 110kV 玉榜线#54 杆附近，采用单回路、双回路及四回路架设，线路全长 4.85km，其中单回路 1.14km，双回路 2.95km，四回路 0.79km。导线采用 JL/G1A-300/25-48/7 型钢芯铝绞线；采用双地线架设，其中单回路段两根地线，一根采用 JLB40-80 良导体，另一根采用 OPGW 复合光纤，双回路、四回路段两根地线均采用OPGW 复合光纤。新建铁塔基础共 33 基，其中新建单回路直线塔 1 基，单回路转角塔 5 基，双回路直线塔 2 基，双回路转角塔 9 基，四回路直线塔 1 基，四回路转角塔 9 基，钢管杆 6 基，铁塔基础采用现浇钢筋混凝土基础，钢管杆原设计采用灌注桩基础，后变更为人工挖孔桩基础1.2 地质、地形地貌及水文状况本线路途径区主要属山前洪积扇地貌及丘陵地貌单元。山前洪积扇地貌区，地形平坦，上部覆盖较厚的粉质粘土层；丘陵地貌区，自然边坡坡度多在 150〜250 之间，局部地段山体瘦削。按地形...
