精选范文--桥架安装钢管敷设常见标准规范

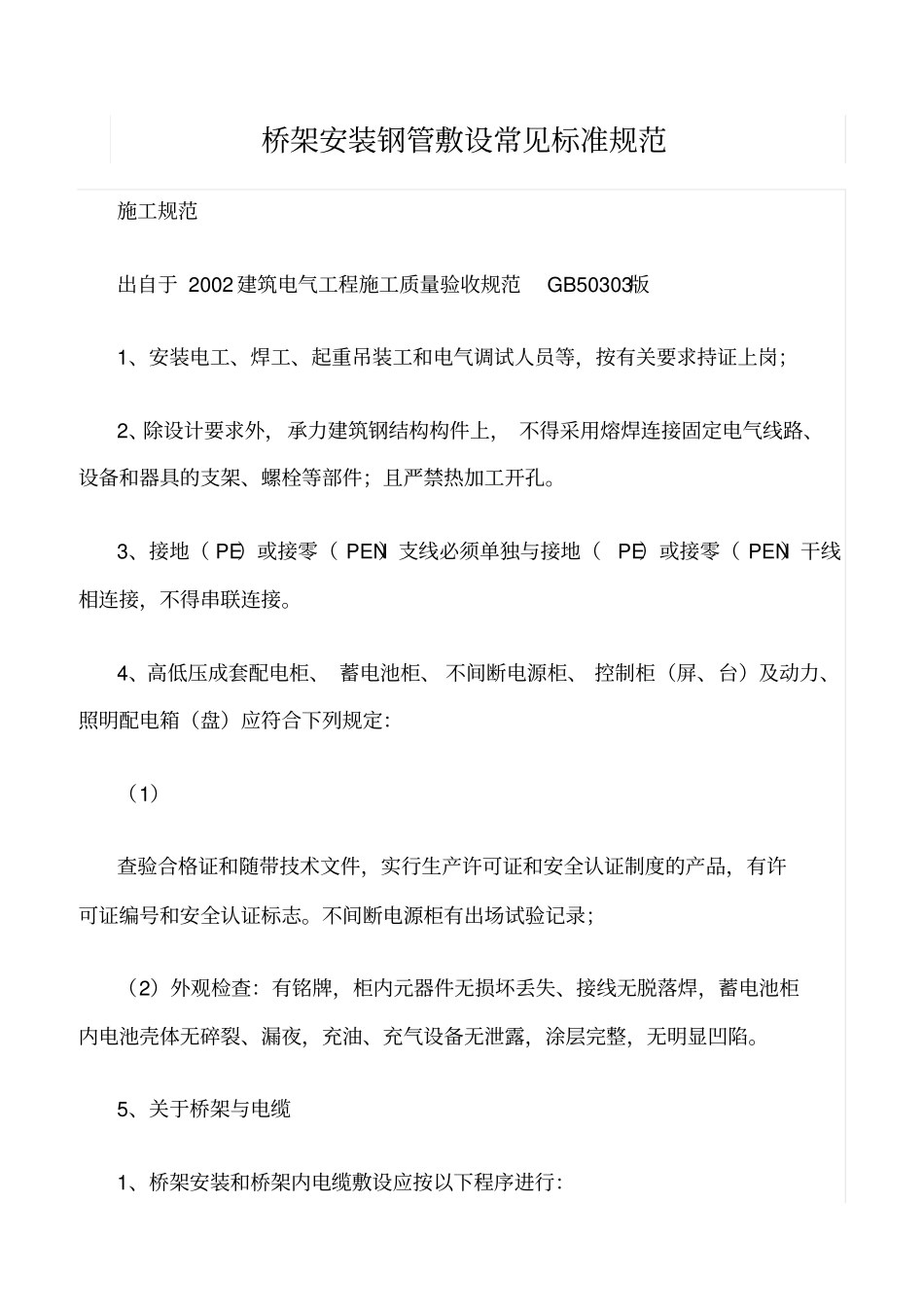

精选范文--桥架安装钢管敷设常见标准规范_第1页
1/11

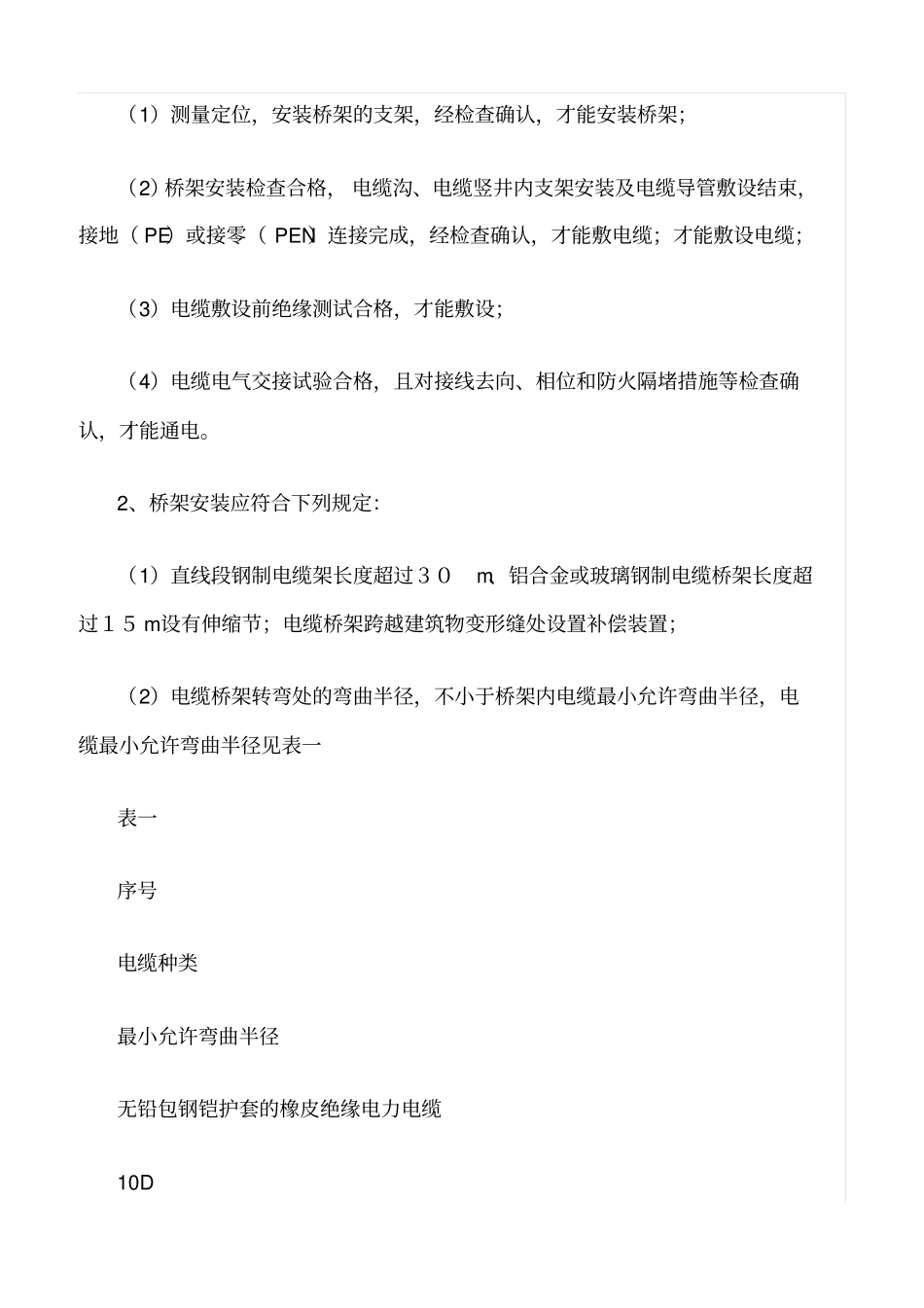

精选范文--桥架安装钢管敷设常见标准规范_第2页
2/11

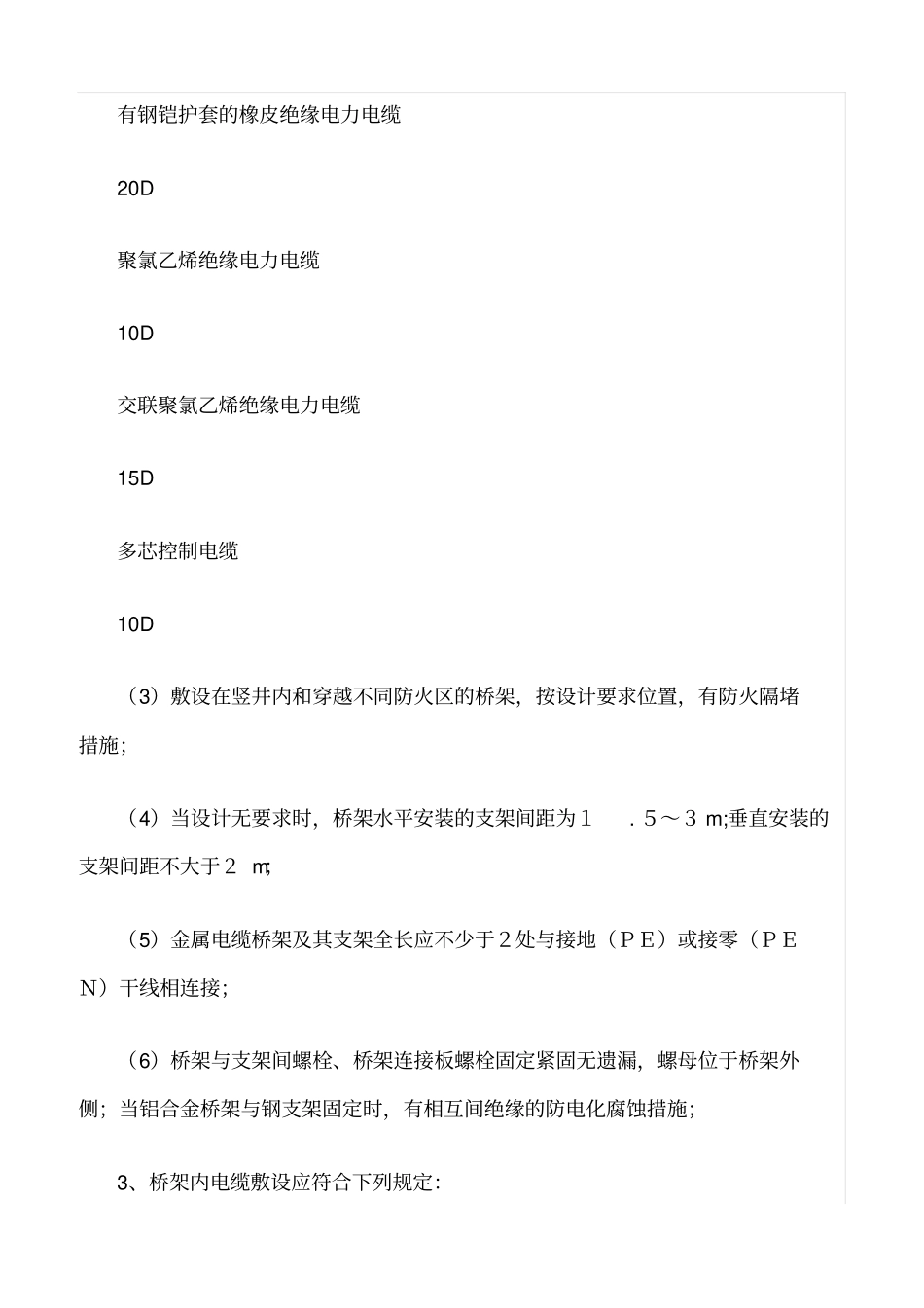

精选范文--桥架安装钢管敷设常见标准规范_第3页
3/11
桥架安装钢管敷设常见标准规范施工规范出自于 2002 建筑电气工程施工质量验收规范GB50303版1、安装电工、焊工、起重吊装工和电气调试人员等,按有关要求持证上岗;2、除设计要求外,承力建筑钢结构构件上, 不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件;且严禁热加工开孔。3、接地( PE)或接零( PEN)支线必须单独与接地(PE)或接零( PEN)干线相连接,不得串联连接。4、高低压成套配电柜、 蓄电池柜、 不间断电源柜、 控制柜(屏、台)及动力、照明配电箱(盘)应符合下列规定:(1)查验合格证和随带技术文件,实行生产许可证和安全认证制度的产品,有许可证编号和安全认证标志。不间断电源柜有出场试验记录;(2)外观检查:有铭牌,柜内元器件无损坏丢失、接线无脱落焊,蓄电池柜内电池壳体无碎裂、漏夜,充油、充气设备无泄露,涂层完整,无明显凹陷。5、关于桥架与电缆1、桥架安装和桥架内电缆敷设应按以下程序进行:(1)测量定位,安装桥架的支架,经检查确认,才能安装桥架;(2)桥架安装检查合格, 电缆沟、电缆竖井内支架安装及电缆导管敷设结束,接地( PE)或接零( PEN)连接完成,经检查确认,才能敷电缆;才能敷设电缆;(3)电缆敷设前绝缘测试合格,才能敷设;(4)电缆电气交接试验合格,且对接线去向、相位和防火隔堵措施等检查确认,才能通电。2、桥架安装应符合下列规定:(1)直线段钢制电缆架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15 m设有伸缩节;电缆桥架跨越建筑物变形缝处设置补偿装置;(2)电缆桥架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径,电缆最小允许弯曲半径见表一表一序号电缆种类最小允许弯曲半径无铅包钢铠护套的橡皮绝缘电力电缆10D 有钢铠护套的橡皮绝缘电力电缆20D 聚氯乙烯绝缘电力电缆10D 交联聚氯乙烯绝缘电力电缆15D 多芯控制电缆10D (3)敷设在竖井内和穿越不同防火区的桥架,按设计要求位置,有防火隔堵措施;(4)当设计无要求时,桥架水平安装的支架间距为1. 5~3 m;垂直安装的支架间距不大于2 m;(5)金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接;(6)桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧;当铝合金桥架与钢支架固定时,有相互间绝缘的防电化腐蚀措施;3、桥架内电缆敷设应符合下列规定:(1)大于450倾斜敷设的电缆每隔2m处设固定点;(2...
