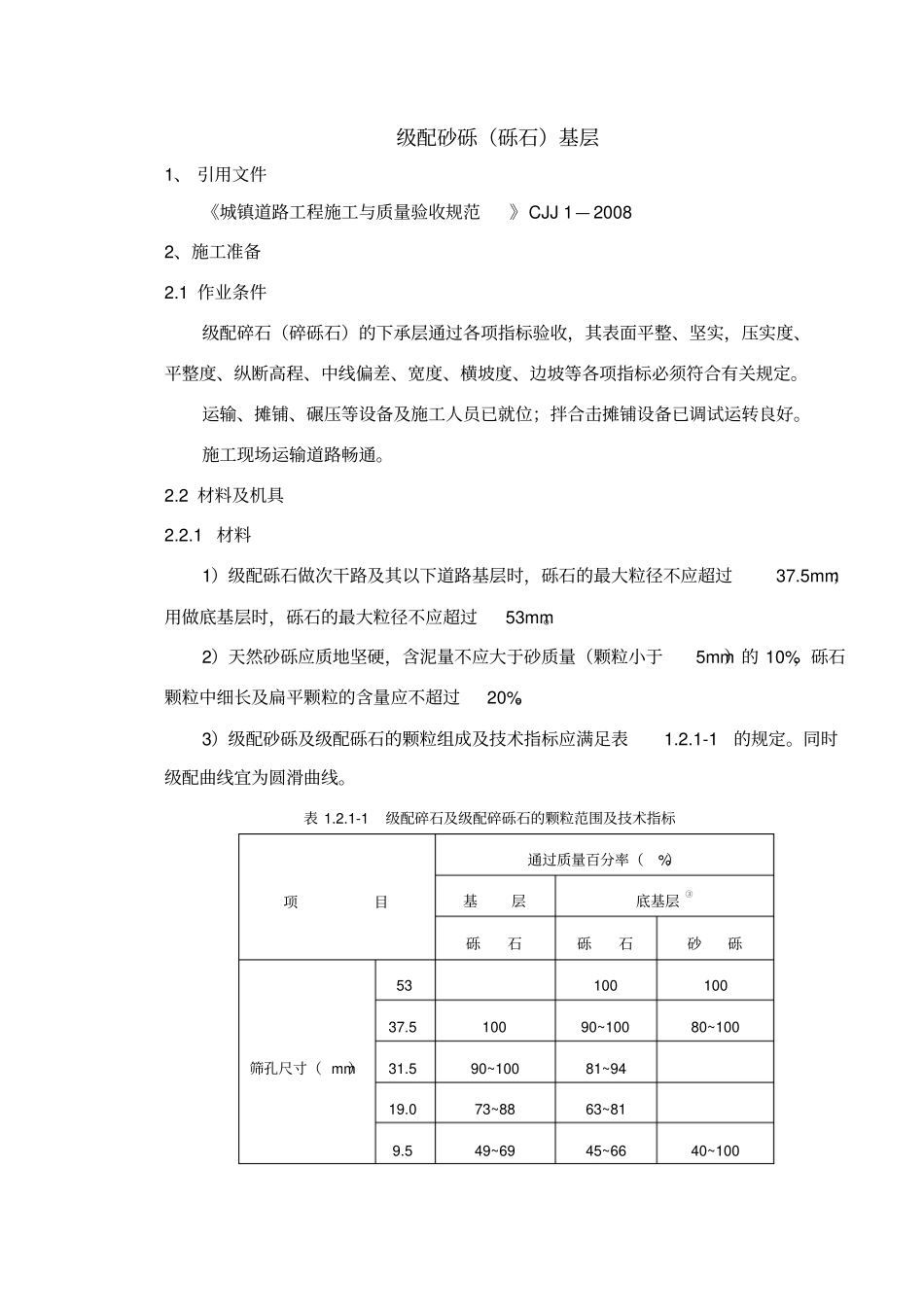

级配砂砾（砾石）基层1、 引用文件《城镇道路工程施工与质量验收规范》CJJ 1— 2008 2、施工准备2.1 作业条件级配碎石（碎砾石）的下承层通过各项指标验收，其表面平整、坚实，压实度、平整度、纵断高程、中线偏差、宽度、横坡度、边坡等各项指标必须符合有关规定。运输、摊铺、碾压等设备及施工人员已就位；拌合击摊铺设备已调试运转良好。施工现场运输道路畅通。2.2 材料及机具2.2.1 材料1）级配砾石做次干路及其以下道路基层时，砾石的最大粒径不应超过37.5mm；用做底基层时，砾石的最大粒径不应超过53mm。2）天然砂砾应质地坚硬，含泥量不应大于砂质量（颗粒小于5mm）的 10%，砾石颗粒中细长及扁平颗粒的含量应不超过20%。3）级配砂砾及级配砾石的颗粒组成及技术指标应满足表1.2.1-1的规定。同时级配曲线宜为圆滑曲线。表 1.2.1-1级配碎石及级配碎砾石的颗粒范围及技术指标项目通过质量百分率（%）基层底基层③砾石砾石砂砾筛孔尺寸（ mm）53 100 100 37.5 100 90~100 80~100 31.5 90~100 81~94 19.0 73~88 63~81 9.5 49~69 45~66 40~100 4.75 29~54 27~51 25~85 2.36 17~37 16~35 0.6 8~20 8~20 8~45 0.075 0~7②0~7②0~15 液限（ %）<28 <28 <28 塑性指数<6（或 9①）<6（或 9①）< 9①注：①潮湿多雨地区塑性指数宜小于6，其他地区塑性指数宜小于9。②对于无塑性的级配砂砾（砾石），小于 0.075mm的颗粒含量组成接近高限。4）级配砾石用做基层时，石料的集料压碎值应满足表1.2.1-2的规定。表 1.2.1-2 级配碎石及级配碎砾石压碎值项目压碎值基层底基层城市快速路、 主干路＜ 26% ＜30% 次干路＜ 30% ＜35% 次干路以下道路＜ 35% ＜40% 2.2.2 机具主要机械装载机、推土机、平地机、压路机、水车、运输卡车等。小型机具及检测设备：蛙夯或冲击夯、手推车；水准仪、全站仪、3m直尺、平整度仪、灌砂桶等。3、操作工艺3.1 工艺流程准备下承层→施工放样→级配砾石 （砂石）材料拌合→运输→摊铺 （平地机布料、整平）→碾压→接缝→养护3.2 准备下承层下承层应平整、坚实，具有路拱。新建下承层应通过验收，达到本规程规定；对于老路面， 应检查其材料是否符合底基层材料的技术要求，如不符合要求， 应翻松老路面并采用必要的处理措施。下承层不宜作成槽式路面。3.3 施工放样在下承层上恢复中线， 并在两侧路肩边缘外设指示桩上明显标记出基层边缘的设计高程。中线、边线、...
