纵骨架式双层底结构设计

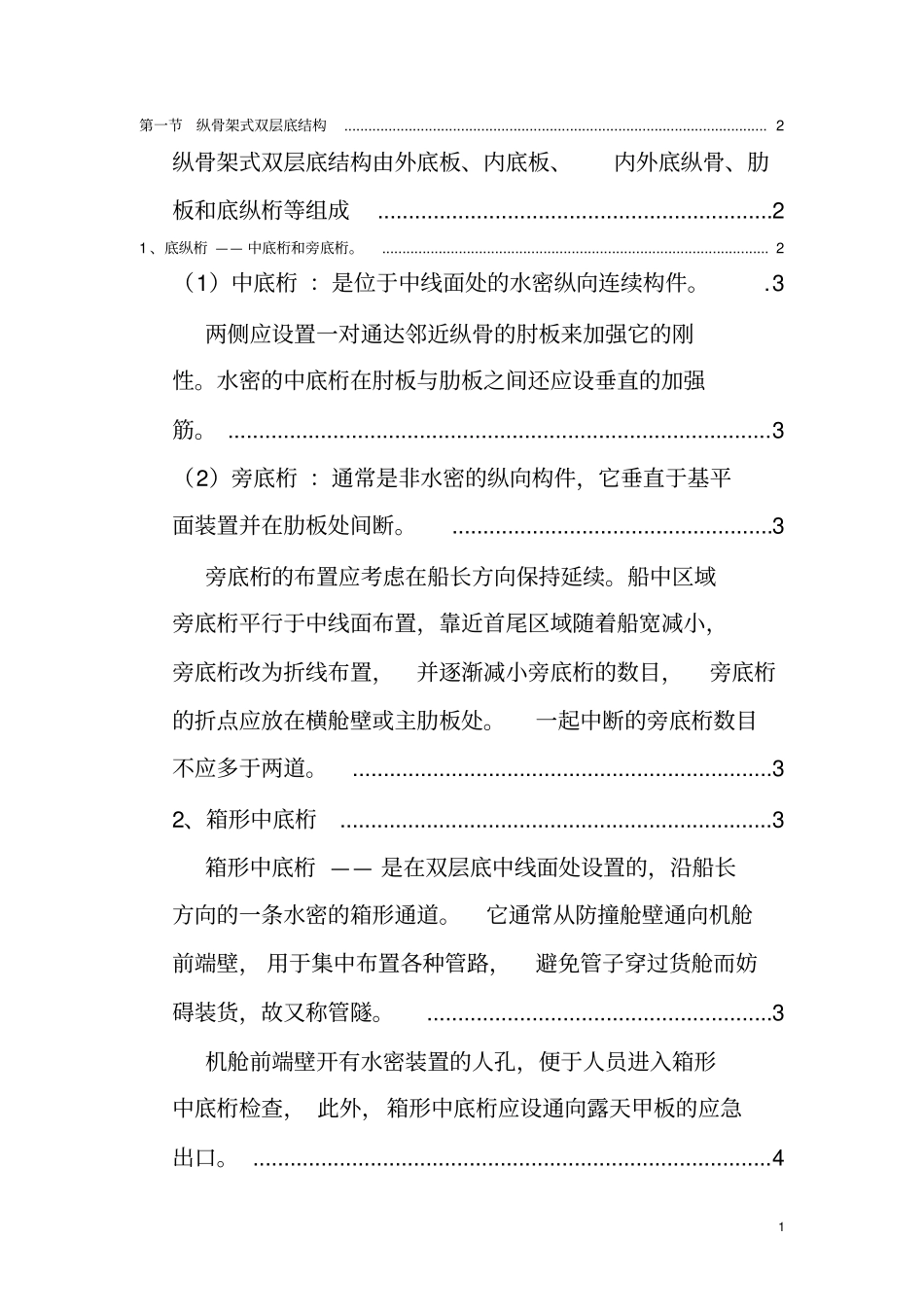

1 第一节纵骨架式双层底结构......................................................................................................... 2纵骨架式双层底结构由外底板、内底板、内外底纵骨、肋板和底纵桁等组成 ................................................................ 2 1 、底纵桁 —— 中底桁和旁底桁。 ................................................................................................ 2（1）中底桁 ：是位于中线面处的水密纵向连续构件。 . 3 两侧应设置一对通达邻近纵骨的肘板来加强它的刚性。水密的中底桁在肘板与肋板之间还应设垂直的加强筋。 ........................................................................................ 3 （2）旁底桁 ：通常是非水密的纵向构件，它垂直于基平面装置并在肋板处间断。 .................................................... 3 旁底桁的布置应考虑在船长方向保持延续。船中区域旁底桁平行于中线面布置，靠近首尾区域随着船宽减小，旁底桁改为折线布置，并逐渐减小旁底桁的数目，旁底桁的折点应放在横舱壁或主肋板处。一起中断的旁底桁数目不应多于两道。 .................................................................... 3 2、箱形中底桁 ...................................................................... 3 箱形中底桁 —— 是在双层底中线面处设置的，沿船长方向的一条水密的箱形通道。它通常从防撞舱壁通向机舱前端壁， 用于集中布置各种管路，避免管子穿过货舱而妨碍装货，故又称管隧。 ........................................................ 3 机舱前端壁开有水密装置的人孔，便于人员进入箱形中底桁检查， 此外，箱形中底桁应设通向露天甲板的应急出口。 .................................................................................... 4 2 箱形中底桁结构组成：两道水密的侧板（底纵桁）和内外底板、骨材等 ................................................................ 4 箱形中底桁两种结构布置形式：................................... 4 图 a）为一道侧板位于中线面上，另一侧板偏向一舷，采用环形框架的形式； ............................................................ 4 ... 5 图 b）为对称于中线面的箱形中底桁，采用内、 外底横骨的...
