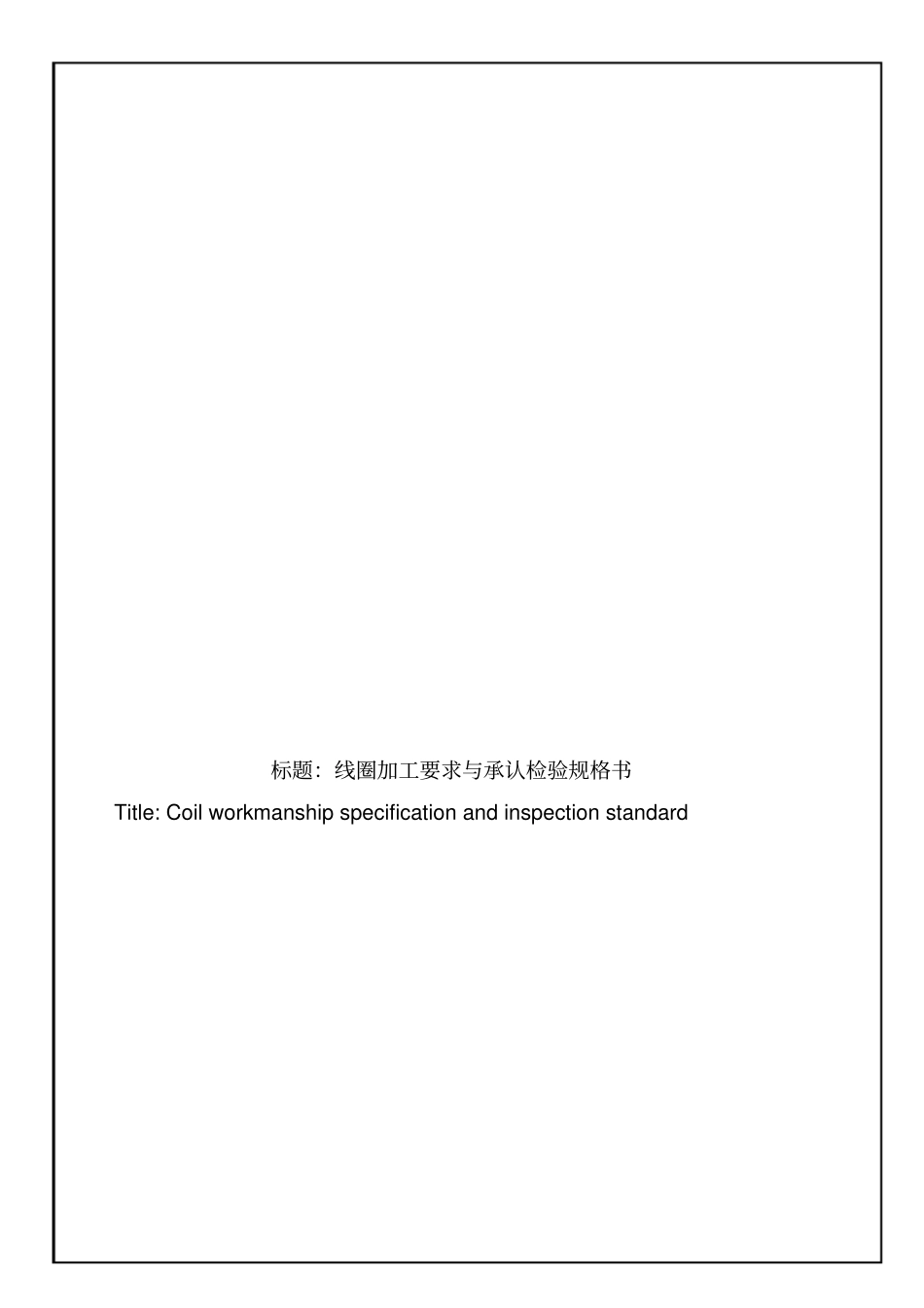

线圈加工要求承认检验规格书_第1页
1/9

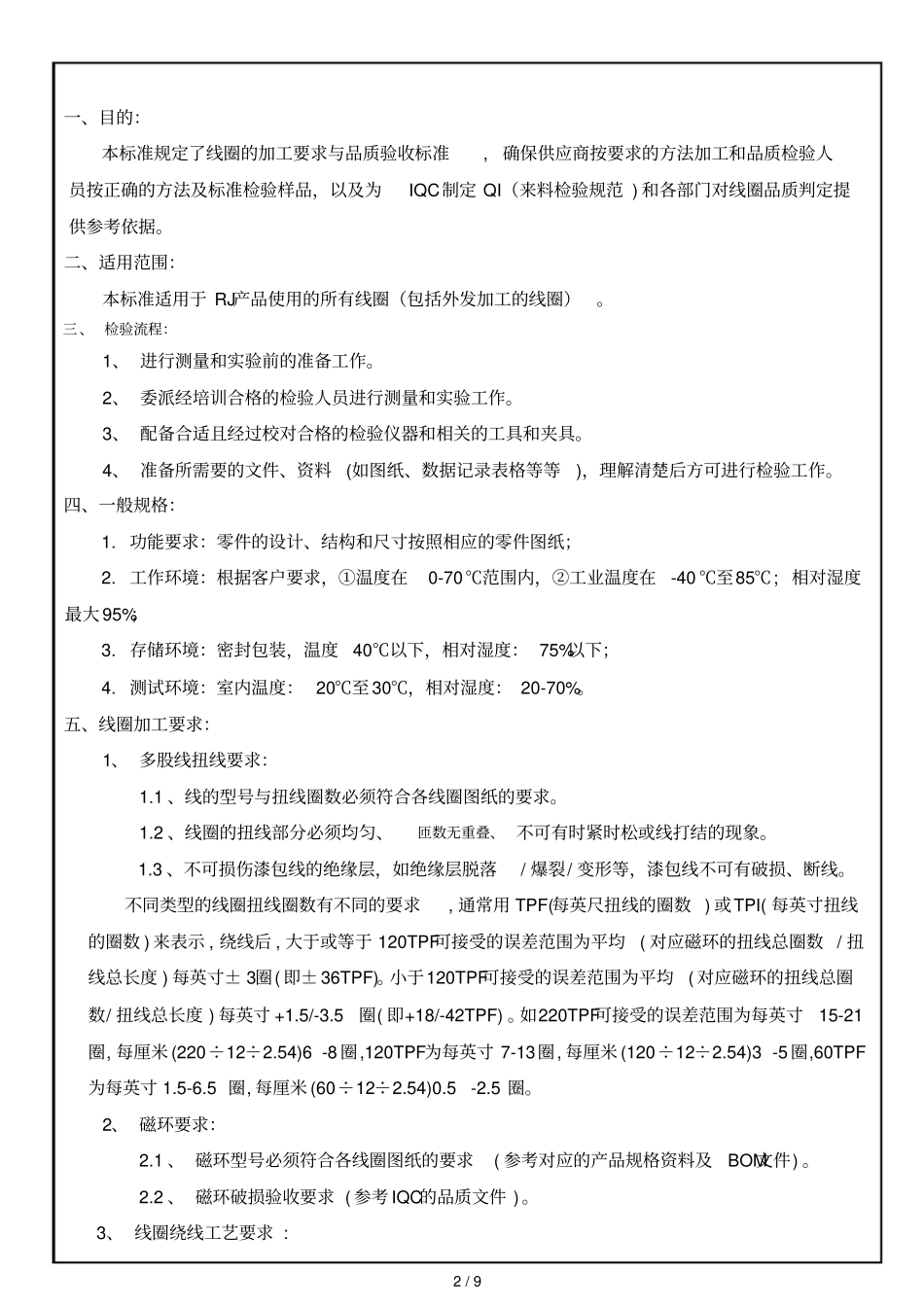

线圈加工要求承认检验规格书_第2页
2/9

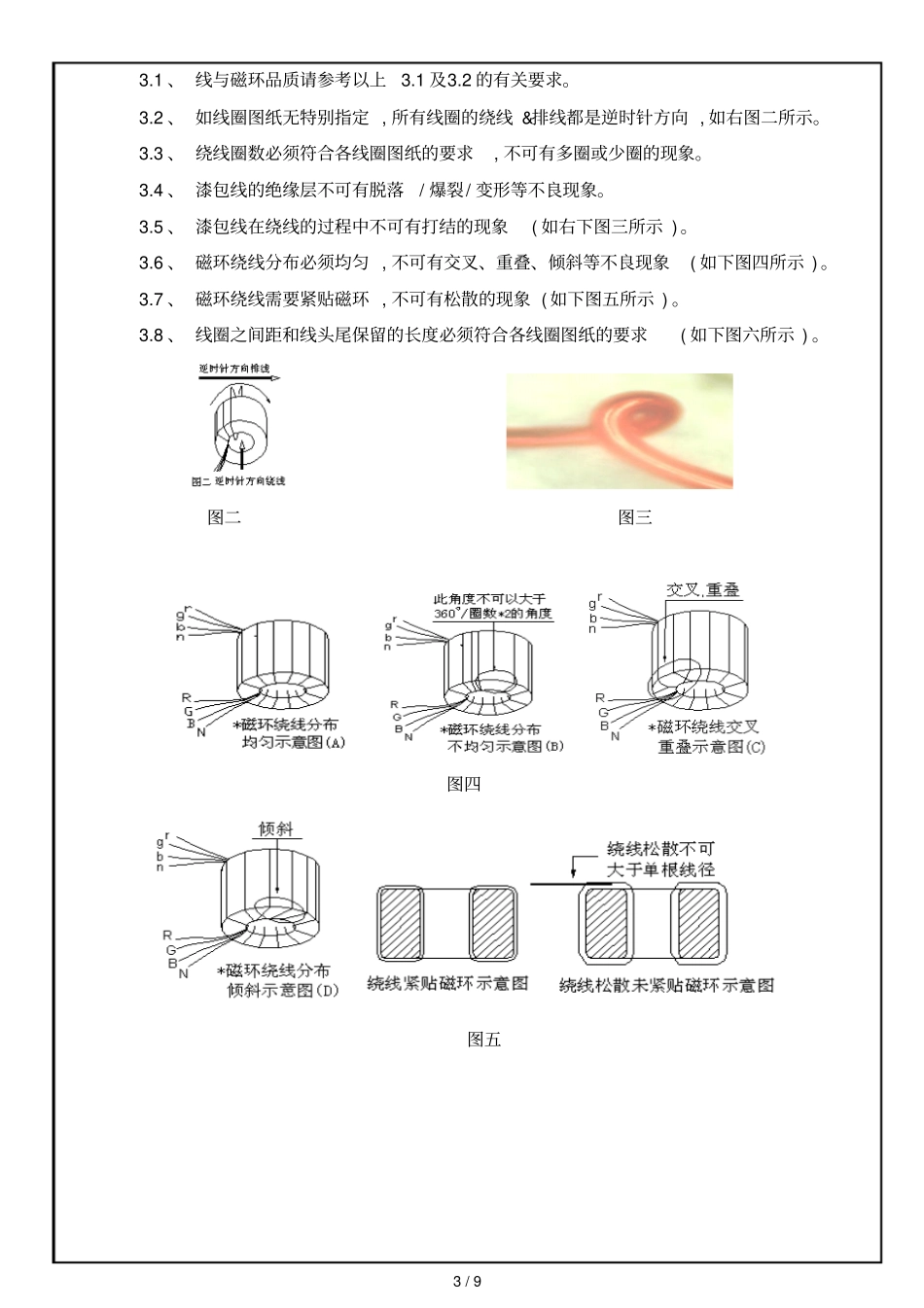

线圈加工要求承认检验规格书_第3页
3/9
标题:线圈加工要求与承认检验规格书Title: Coil workmanship specification and inspection standard2 / 9 一、目的:本标准规定了线圈的加工要求与品质验收标准, 确保供应商按要求的方法加工和品质检验人员按正确的方法及标准检验样品,以及为IQC制定 QI(来料检验规范 ) 和各部门对线圈品质判定提供参考依据。二、适用范围:本标准适用于 RJ产品使用的所有线圈(包括外发加工的线圈)。三、 检验流程:1、 进行测量和实验前的准备工作。2、 委派经培训合格的检验人员进行测量和实验工作。3、 配备合适且经过校对合格的检验仪器和相关的工具和夹具。4、 准备所需要的文件、资料(如图纸、数据记录表格等等),理解清楚后方可进行检验工作。四、一般规格:1. 功能要求:零件的设计、结构和尺寸按照相应的零件图纸;2. 工作环境:根据客户要求,①温度在0-70℃范围内,②工业温度在-40 ℃至85℃; 相对湿度最大 95%;3. 存储环境:密封包装,温度40℃以下,相对湿度: 75%以下;4. 测试环境:室内温度: 20℃至 30℃,相对湿度: 20-70%。五、线圈加工要求:1、 多股线扭线要求:1.1 、线的型号与扭线圈数必须符合各线圈图纸的要求。1.2 、线圈的扭线部分必须均匀、匝数无重叠、 不可有时紧时松或线打结的现象。1.3 、不可损伤漆包线的绝缘层,如绝缘层脱落/ 爆裂/ 变形等,漆包线不可有破损、断线。不同类型的线圈扭线圈数有不同的要求, 通常用 TPF(每英尺扭线的圈数 ) 或TPI( 每英寸扭线的圈数 ) 来表示 , 绕线后 , 大于或等于 120TPF可接受的误差范围为平均( 对应磁环的扭线总圈数 / 扭线总长度 ) 每英寸± 3圈( 即± 36TPF)。小于120TPF可接受的误差范围为平均( 对应磁环的扭线总圈数/ 扭线总长度 ) 每英寸 +1.5/-3.5圈( 即+18/-42TPF) 。如220TPF可接受的误差范围为每英寸15-21圈, 每厘米 (220÷12÷2.54)6 -8 圈,120TPF为每英寸 7-13圈, 每厘米 (120÷12÷2.54)3 -5 圈,60TPF为每英寸 1.5-6.5 圈, 每厘米 (60÷12÷2.54)0.5-2.5 圈。2、 磁环要求:2.1 、 磁环型号必须符合各线圈图纸的要求( 参考对应的产品规格资料及BOM文件) 。2.2 、 磁环破损验收要求 ( 参考 IQC的品质文件 ) 。3、 线圈绕线工艺要求 : 3 / 9 3.1 、 线与磁环品质请参考以上3.1 及3.2 的有关要求。3.2 、 如线圈图纸无特别指定 , 所有线圈的绕线 &排线都是逆时...
