线束作业指导书版

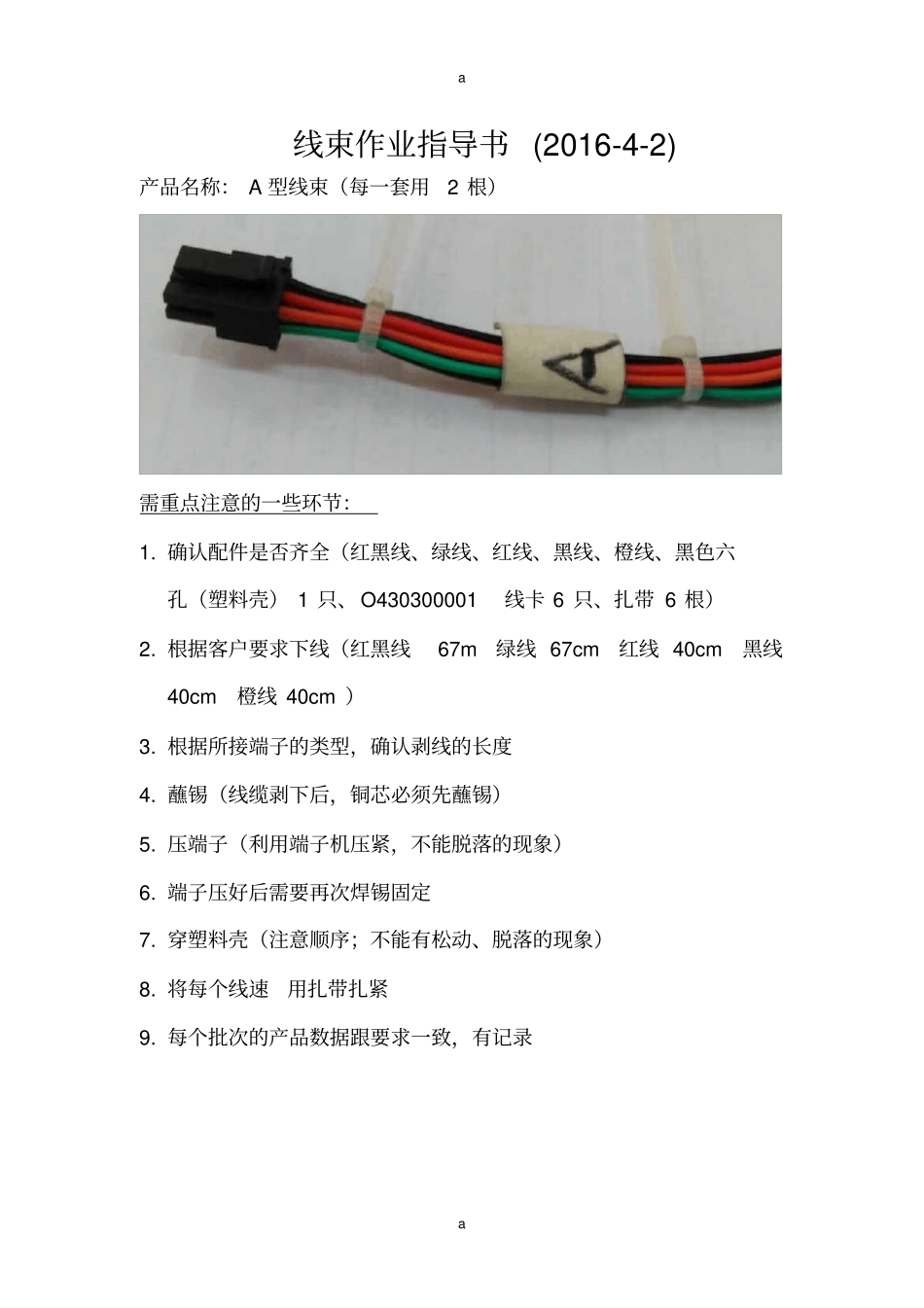

线束作业指导书版_第1页
1/11

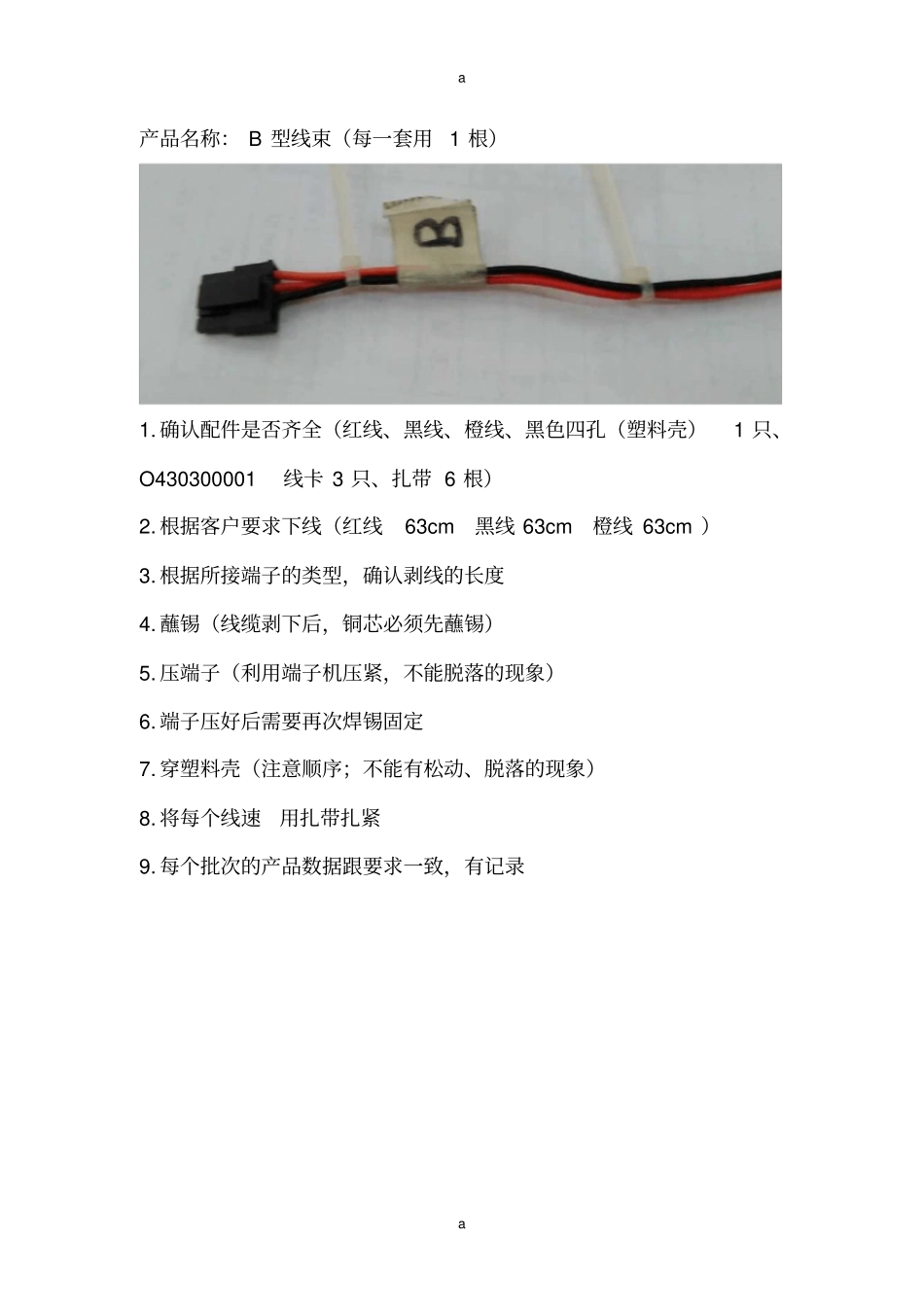

线束作业指导书版_第2页
2/11

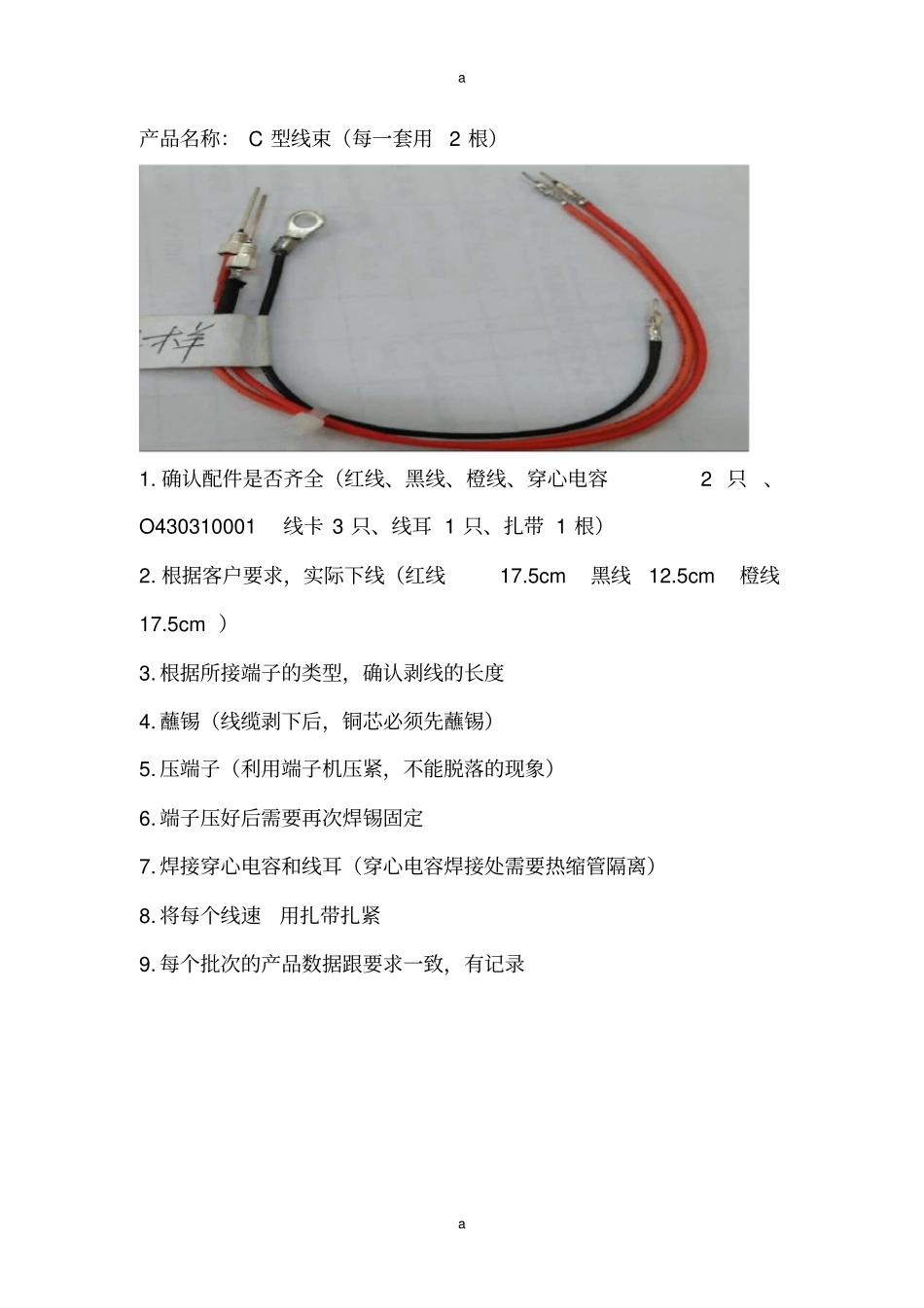

线束作业指导书版_第3页
3/11
a a 线束作业指导书 (2016-4-2) 产品名称: A 型线束(每一套用2 根)需重点注意的一些环节:1. 确认配件是否齐全(红黑线、绿线、红线、黑线、橙线、黑色六孔(塑料壳) 1 只、O430300001线卡 6 只、扎带 6 根)2. 根据客户要求下线(红黑线67m 绿线 67cm红线 40cm 黑线40cm 橙线 40cm )3. 根据所接端子的类型,确认剥线的长度4. 蘸锡(线缆剥下后,铜芯必须先蘸锡)5. 压端子(利用端子机压紧,不能脱落的现象)6. 端子压好后需要再次焊锡固定7. 穿塑料壳(注意顺序;不能有松动、脱落的现象)8. 将每个线速用扎带扎紧9. 每个批次的产品数据跟要求一致,有记录a a 产品名称: B 型线束(每一套用1 根)1. 确认配件是否齐全(红线、黑线、橙线、黑色四孔(塑料壳)1 只、O430300001线卡 3 只、扎带 6 根)2. 根据客户要求下线(红线63cm 黑线 63cm 橙线 63cm )3. 根据所接端子的类型,确认剥线的长度4. 蘸锡(线缆剥下后,铜芯必须先蘸锡)5. 压端子(利用端子机压紧,不能脱落的现象)6. 端子压好后需要再次焊锡固定7. 穿塑料壳(注意顺序;不能有松动、脱落的现象)8. 将每个线速用扎带扎紧9. 每个批次的产品数据跟要求一致,有记录a a 产品名称: C 型线束(每一套用2 根)1. 确认配件是否齐全(红线、黑线、橙线、穿心电容2 只、O430310001线卡 3 只、线耳 1 只、扎带 1 根)2. 根据客户要求,实际下线(红线17.5cm 黑线12.5cm 橙线17.5cm )3. 根据所接端子的类型,确认剥线的长度4. 蘸锡(线缆剥下后,铜芯必须先蘸锡)5. 压端子(利用端子机压紧,不能脱落的现象)6. 端子压好后需要再次焊锡固定7. 焊接穿心电容和线耳(穿心电容焊接处需要热缩管隔离)8. 将每个线速用扎带扎紧9. 每个批次的产品数据跟要求一致,有记录a a 产品名称: D 型线束(每一套用2 根)1. 确认配件是否齐全(红线、黑线、橙线、线耳1 只、扎带 1 根)2. 根据客户要求,实际下线(红线7.5cm 黑线 5cm 橙线 7.5cm )3. 没有线缆两端剥线确认长度4. 蘸锡(线缆剥下后,铜芯必须先蘸锡)5. 焊接线耳8. 将每个线速用扎带扎紧9. 每个批次的产品数据跟要求一致,有记录a a 产品名称: E 型线束(每一套用1 根)1. 确认配件是否齐全(绿线、排线、排线头15dB1只 、白色 8 针/塑料壳 1 只、0008500113小针 (MX) 8 只、线耳 1 只、扎带 2 根)2. 根...
