线路复测作业指导书

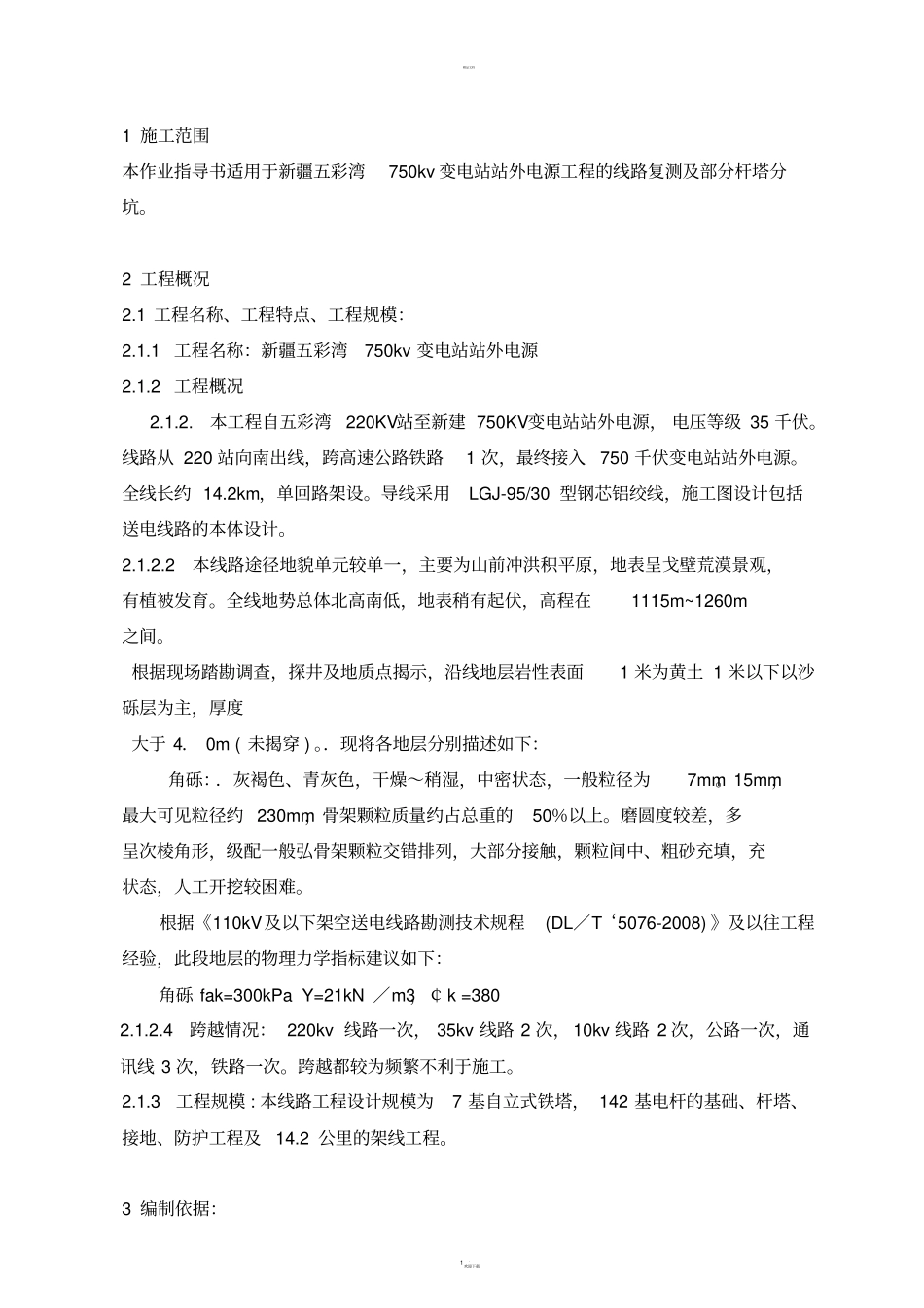

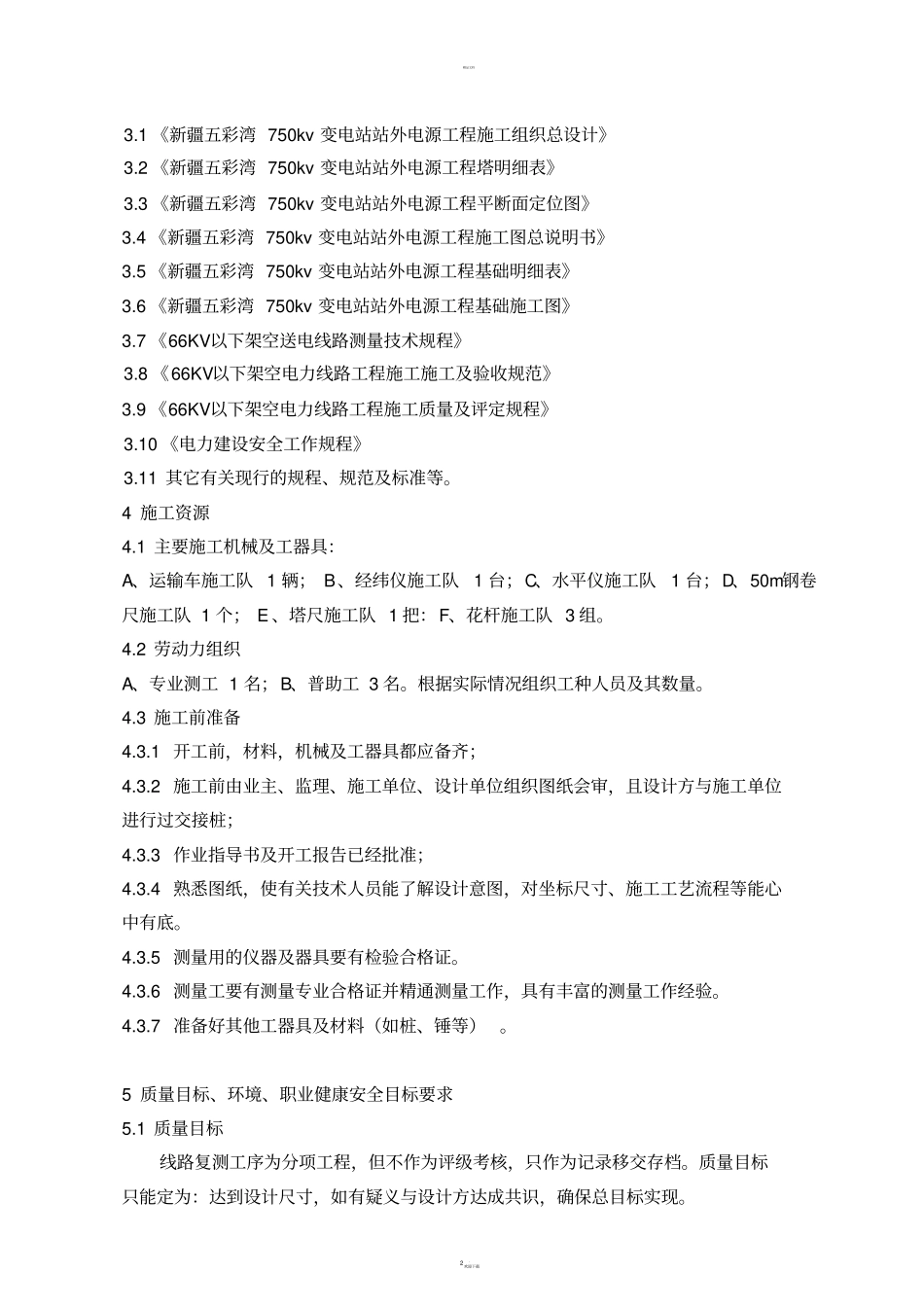

精品文档。1 欢迎下载1 施工范围本作业指导书适用于新疆五彩湾750kv 变电站站外电源工程的线路复测及部分杆塔分坑。2 工程概况2.1 工程名称、工程特点、工程规模：2.1.1 工程名称：新疆五彩湾750kv 变电站站外电源2.1.2 工程概况2.1.2.本工程自五彩湾220KV站至新建 750KV变电站站外电源， 电压等级 35 千伏。线路从 220 站向南出线，跨高速公路铁路1 次，最终接入750 千伏变电站站外电源。全线长约 14.2km，单回路架设。导线采用LGJ-95/30 型钢芯铝绞线，施工图设计包括送电线路的本体设计。2.1.2.2本线路途径地貌单元较单一，主要为山前冲洪积平原，地表呈戈壁荒漠景观，有植被发育。全线地势总体北高南低，地表稍有起伏，高程在1115m~1260m 之间。根据现场踏勘调查，探井及地质点揭示，沿线地层岩性表面1 米为黄土 1 米以下以沙砾层为主，厚度大于 4． 0m ( 未揭穿 ) 。．现将各地层分别描述如下：角砾：．灰褐色、青灰色，干燥～稍湿，中密状态，一般粒径为7mm。15mm，最大可见粒径约 230mm，骨架颗粒质量约占总重的50％以上。磨圆度较差，多呈次棱角形，级配一般弘骨架颗粒交错排列，大部分接触，颗粒间中、粗砂充填，充状态，人工开挖较困难。根据《110kV及以下架空送电线路勘测技术规程(DL／T‘5076-2008) 》及以往工程经验，此段地层的物理力学指标建议如下：角砾 fak=300kPa Y=21kN ／m3，￠ k =380 2.1.2.4跨越情况： 220kv 线路一次， 35kv 线路 2 次， 10kv 线路 2 次，公路一次，通讯线 3 次，铁路一次。跨越都较为频繁不利于施工。2.1.3工程规模 : 本线路工程设计规模为7 基自立式铁塔， 142 基电杆的基础、杆塔、接地、防护工程及14.2 公里的架线工程。3 编制依据：精品文档。2 欢迎下载3.1 《新疆五彩湾 750kv 变电站站外电源工程施工组织总设计》3.2 《新疆五彩湾 750kv 变电站站外电源工程塔明细表》3.3 《新疆五彩湾 750kv 变电站站外电源工程平断面定位图》3.4 《新疆五彩湾 750kv 变电站站外电源工程施工图总说明书》3.5 《新疆五彩湾 750kv 变电站站外电源工程基础明细表》3.6 《新疆五彩湾 750kv 变电站站外电源工程基础施工图》3.7 《66KV以下架空送电线路测量技术规程》3.8 《66KV以下架空电力线路工程施工施工及验收规范》3.9 《66KV以下架空电力线路工程施工质量及评定规程》3.10 《电力建设安全工作规程》3.11 其它有关现行的规程、规...
