线路板检验要求

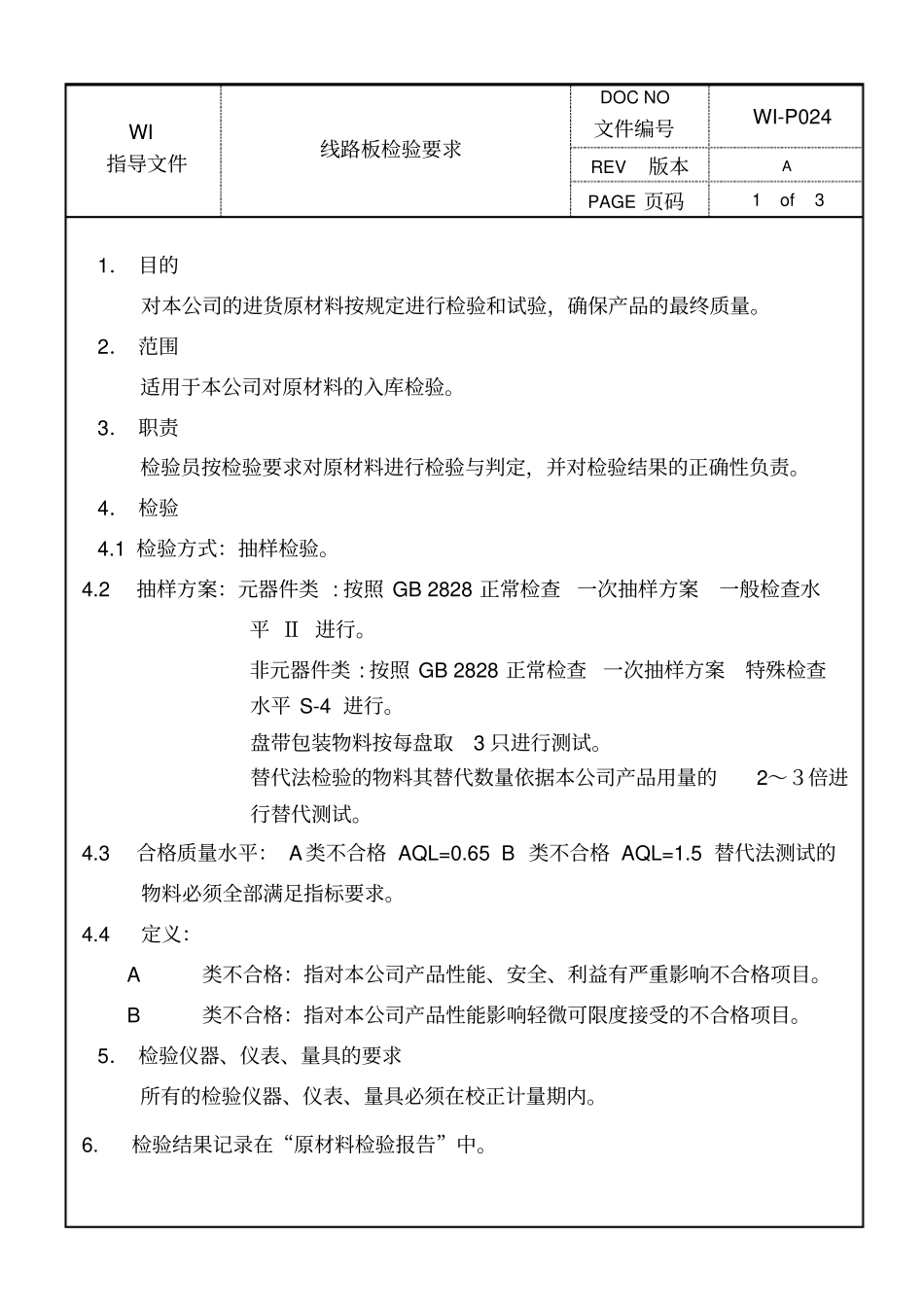

WI 指导文件线路板检验要求DOC NO 文件编号WI-P024 REV 版本APAGE 页码1 of 3 1． 目的对本公司的进货原材料按规定进行检验和试验，确保产品的最终质量。2． 范围适用于本公司对原材料的入库检验。3． 职责检验员按检验要求对原材料进行检验与判定，并对检验结果的正确性负责。4． 检验4.1 检验方式：抽样检验。 4.2抽样方案：元器件类 : 按照 GB 2828 正常检查一次抽样方案一般检查水平 Ⅱ 进行。非元器件类 : 按照 GB 2828 正常检查一次抽样方案特殊检查水平 S-4 进行。盘带包装物料按每盘取3 只进行测试。替代法检验的物料其替代数量依据本公司产品用量的2～３倍进行替代测试。 4.3合格质量水平： A类不合格 AQL=0.65 B 类不合格 AQL=1.5 替代法测试的物料必须全部满足指标要求。 4.4 定义： A类不合格：指对本公司产品性能、安全、利益有严重影响不合格项目。 B类不合格：指对本公司产品性能影响轻微可限度接受的不合格项目。5． 检验仪器、仪表、量具的要求所有的检验仪器、仪表、量具必须在校正计量期内。 6. 检验结果记录在“原材料检验报告”中。WI 指导文件线路板检验要求DOC NO 文件编号WI-P024 REV 版本APAGE 页码2 of 3 检 验 项 目检 验 方 法检 验 内 容判定等级1.型号规格目检检查型号规格是否符合规定要求A 2.材质目检检查材质是否为符合规定要求A 3.包装、数量目检检查包装是否为密封包装B 清点数量是否符合A 4.外形尺寸目检测量外形尺寸是否符合要求A 5.表面丝印质量目检检查表面丝印内容是否正确, 有无漏印、印斜、字迹模糊不清等现象B 6.线路板质量目检线 路 板 有 无弯曲、变形现象线路板有轻微的弯曲和变形，但不影响安装质量B 线路板有严重的弯曲和变形，影响安装质量A 检查各线路之间是否有桥接现象，焊盘孔、安装孔是否有被堵现象A 导 体 线 路 是否有损坏表面损坏未露出基层金属，对焊接没有影响，断裂未超过横切面的20% B 表面损坏露出基层金属，断裂超过横切面的20% A 表 面 是 否 有起泡、上升或浮起现象有局部起泡、上升或浮起, 在非焊盘或导体区域B 在焊盘或导体处有起泡、上升或浮起现象 , 影响焊接质量A WI 指导文件线路板检验要求DOC NO 文件编号WI-P024 REV 版本APAGE 页码3 of 3 检 验 项 目检 验 方 法检 验 内 容判定等级6. 线路板质量目检焊盘和贯穿孔的对准度贯穿孔与焊盘的对准度明显...
