线路预防性试验方案

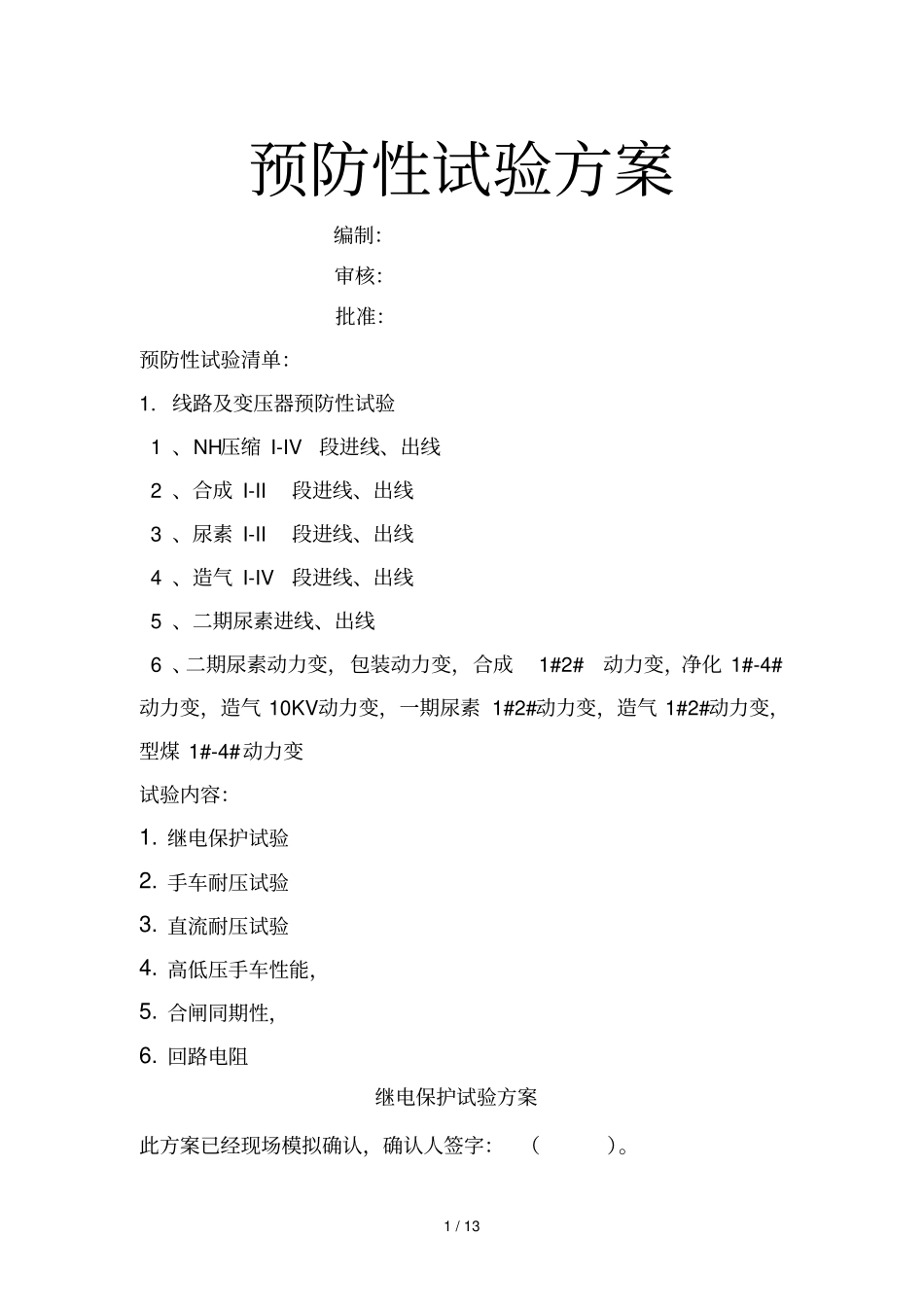

线路预防性试验方案_第1页
1/13

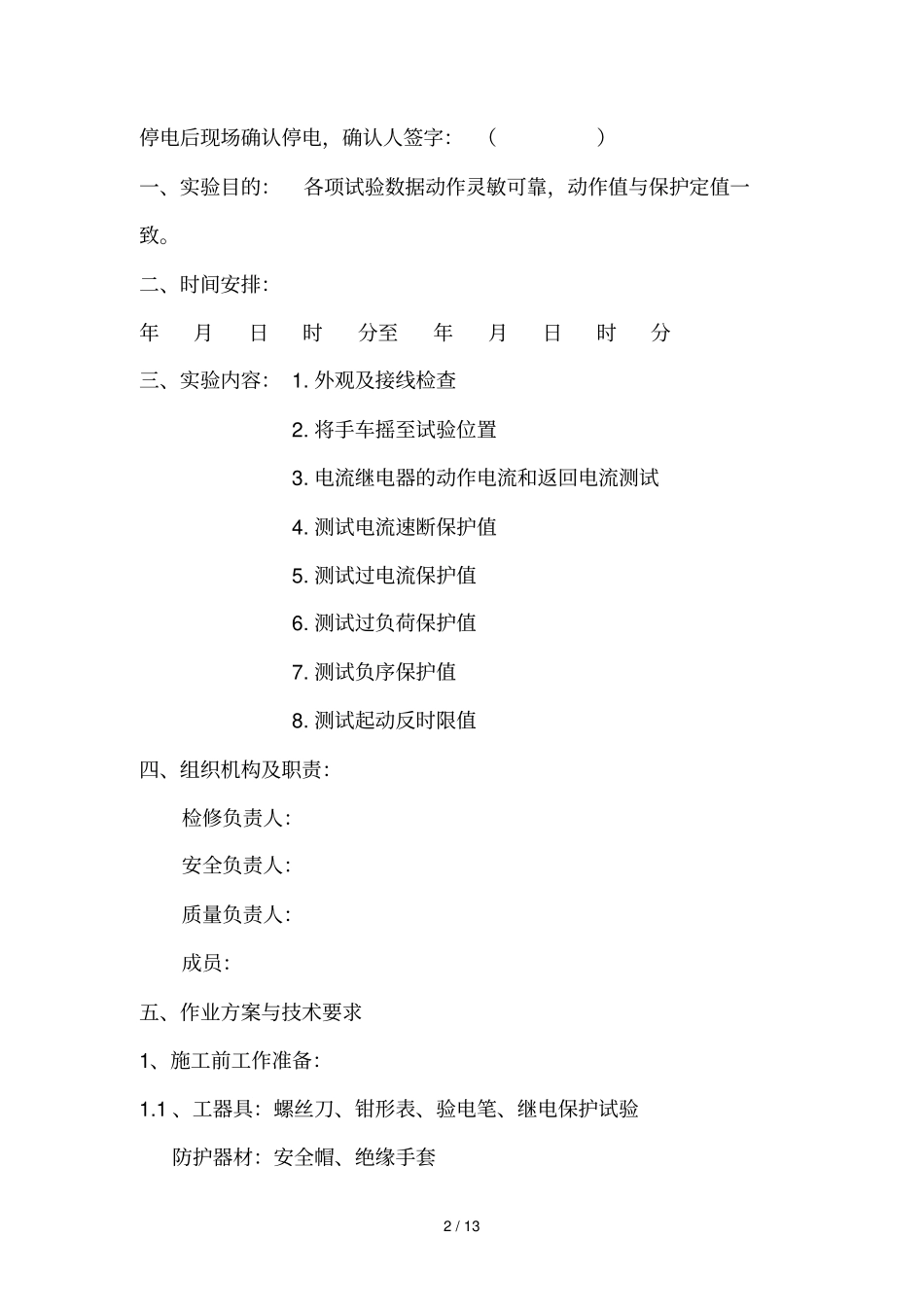

线路预防性试验方案_第2页
2/13
线路预防性试验方案_第3页
3/13
1 / 13 预防性试验方案编制:审核:批准:预防性试验清单:1. 线路及变压器预防性试验 1 、NH压缩 I-IV段进线、出线 2 、合成 I-II段进线、出线 3 、尿素 I-II段进线、出线 4 、造气 I-IV段进线、出线 5 、二期尿素进线、出线 6 、二期尿素动力变,包装动力变,合成 1#2#动力变,净化 1#-4#动力变,造气 10KV动力变,一期尿素 1#2#动力变,造气 1#2#动力变,型煤 1#-4#动力变试验内容:1. 继电保护试验2. 手车耐压试验3. 直流耐压试验4. 高低压手车性能,5. 合闸同期性,6. 回路电阻继电保护试验方案此方案已经现场模拟确认,确认人签字: ()。2 / 13 停电后现场确认停电,确认人签字: ()一、实验目的:各项试验数据动作灵敏可靠,动作值与保护定值一致。二、时间安排:年月日时分至年月日时分三、实验内容: 1. 外观及接线检查2. 将手车摇至试验位置3. 电流继电器的动作电流和返回电流测试4. 测试电流速断保护值5. 测试过电流保护值6. 测试过负荷保护值7. 测试负序保护值8. 测试起动反时限值四、组织机构及职责:检修负责人:安全负责人:质量负责人:成员:五、作业方案与技术要求1、施工前工作准备:1.1 、工器具:螺丝刀、钳形表、验电笔、继电保护试验防护器材:安全帽、绝缘手套3 / 13 1.2 、票证准备:检修方案、第一种工作票、JHA分析表1.3 、安全教育:1.3.1 、作业前要联系好调度、值班长、经调度值班长同意后方可进行作业。1.3.2 、作业时要找准开关柜,注意防止碰到邻近运行的设备,防止走错间隔。1.3.3 、作业时要精力集中,防止接线错误数据输入错误。1.3.4 、检修完成后要认真核实输入数据,确保准确。组织作业人员进行培训,对方案, 票证安全措施进行学习,带领作业人员对检修现场的危险因素进行辨识。序号签到处序号签到处序号签到处序号签到处1 3 5 7 2 4 6 8 1.4 、施工作业前达到的条件:设备处于停机状态2、作业步骤、风险辨识及控制措施:工作步骤危 害控 制 措 施1. 停 开 关柜电源触电办理停电作业票严格执行停电唱票制度, 一人唱票一人操作;停电、验电、挂牌2. 将 手 车摇至实验位划伤戴好绝缘手套专人监护,严格核对开关柜编4 / 13 置号,防止走错间隔3. 将 继 电保护仪器与保护器端子排连接触电核对测量电流端子,并且用导线连接到继电保护仪的电流输出口处,确认出口正确4. 在 实 验位置合上开关柜误启动核对开关柜编...
