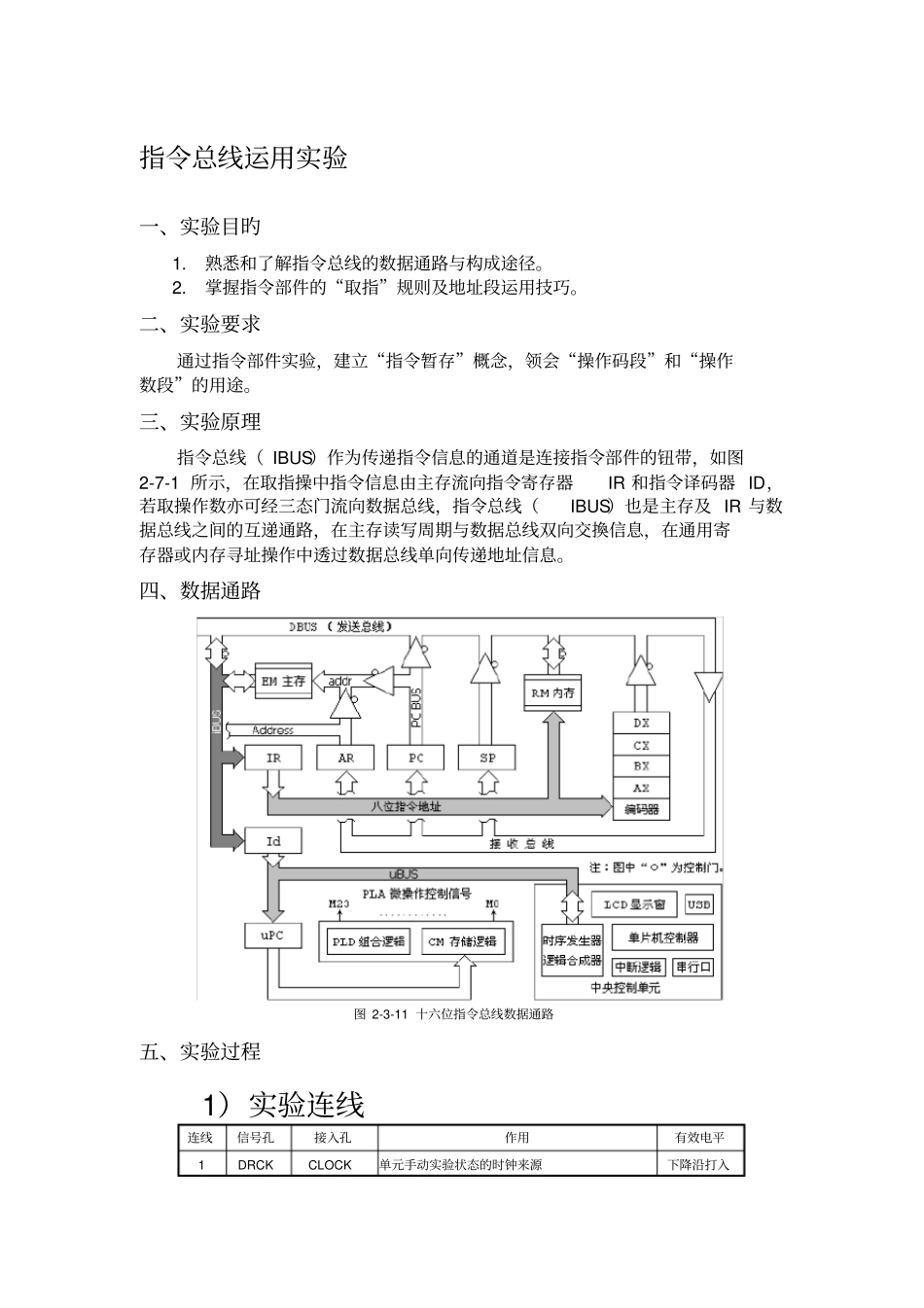

组成原理实验报告指令总线运用实验一、实验目旳1.熟悉和了解指令总线的数据通路与构成途径。2.掌握指令部件的“取指”规则及地址段运用技巧。二、实验要求通过指令部件实验，建立“指令暂存”概念，领会“操作码段”和“操作数段”的用途。三、实验原理指令总线（ IBUS）作为传递指令信息的通道是连接指令部件的钮带，如图2-7-1 所示，在取指操中指令信息由主存流向指令寄存器IR 和指令译码器 ID，若取操作数亦可经三态门流向数据总线，指令总线（IBUS）也是主存及 IR 与数据总线之间的互递通路，在主存读写周期与数据总线双向交換信息，在通用寄存器或内存寻址操作中透过数据总线单向传递地址信息。四、数据通路图 2-3-11 十六位指令总线数据通路五、实验过程1）实验连线连线信号孔接入孔作用有效电平1 DRCK CLOCK 单元手动实验状态的时钟来源下降沿打入2 W K6(M6) 总线字长： 0=16 位字操作， 1=8 位字节操作3 XP K7(M7) 源部件奇偶标志：0=偶寻址， 1=奇寻址4 OP K16(M16) 目标部件奇偶标志：0=偶寻址， 1=奇寻址5 X2 K10(M10) 源部件定义译码端X2 三八译码八中选一低电平有效6 X1 K9(M9) 源部件定义译码端X1 7 X0 K8(M8) 源部件定义译码端X0 8 MWR K21(M21) EM 程序存储器写使能，本例定义到K21 位低电平有效9 LDPC K22(M22) PC 程序计数器更新位，本例定义到K22 低电平有效10 E/M K23(M23) 当 IP 有效时， E/M ：0=PC 装载， 1=PC 加 1 11 LDIR K2(M2) IR 指令寄存器写使能，本例定义到K2 位低电平有效2）指令寄存器 IR 字打入拨动“ I/O 输入输出单元”开关向指令寄存器 IR 置数，具体操作步骤如下：3）指令寄存器 IR 偶字节打入拨动“ I/O 输入输出单元”开关向指令寄存器 IR 偶址置数，操作步骤如下：4）指令寄存器 IR 奇字节打入拨动“ I/O 输入输出单元”开关向指令寄存器 IR 奇址置数，操作步骤如下：5）指令寄存器 IR 取指与散转令 PC=0 按【返回】键置数I/O=XX78h 数据来源I/O单元指令寄存器IR=78XXh K10~K6=10001 K21 K16=01 按【单拍】按钮令 K2=0 置数I/O=XX56h 数据来源I/O单元指令寄存器IR=XX56h K10~K6=10001 K21 K16=00 按【单拍】按钮令 K2=0 令 PC=0 按【返回】键置数I/O=1234h 数据来源I/O单元指令寄存器IR=1234h K10~K6=10000 K21 K16=00 按【单拍】按钮令 K2=0 令 PC=0 按【返回】键以 PC 为地址，...
