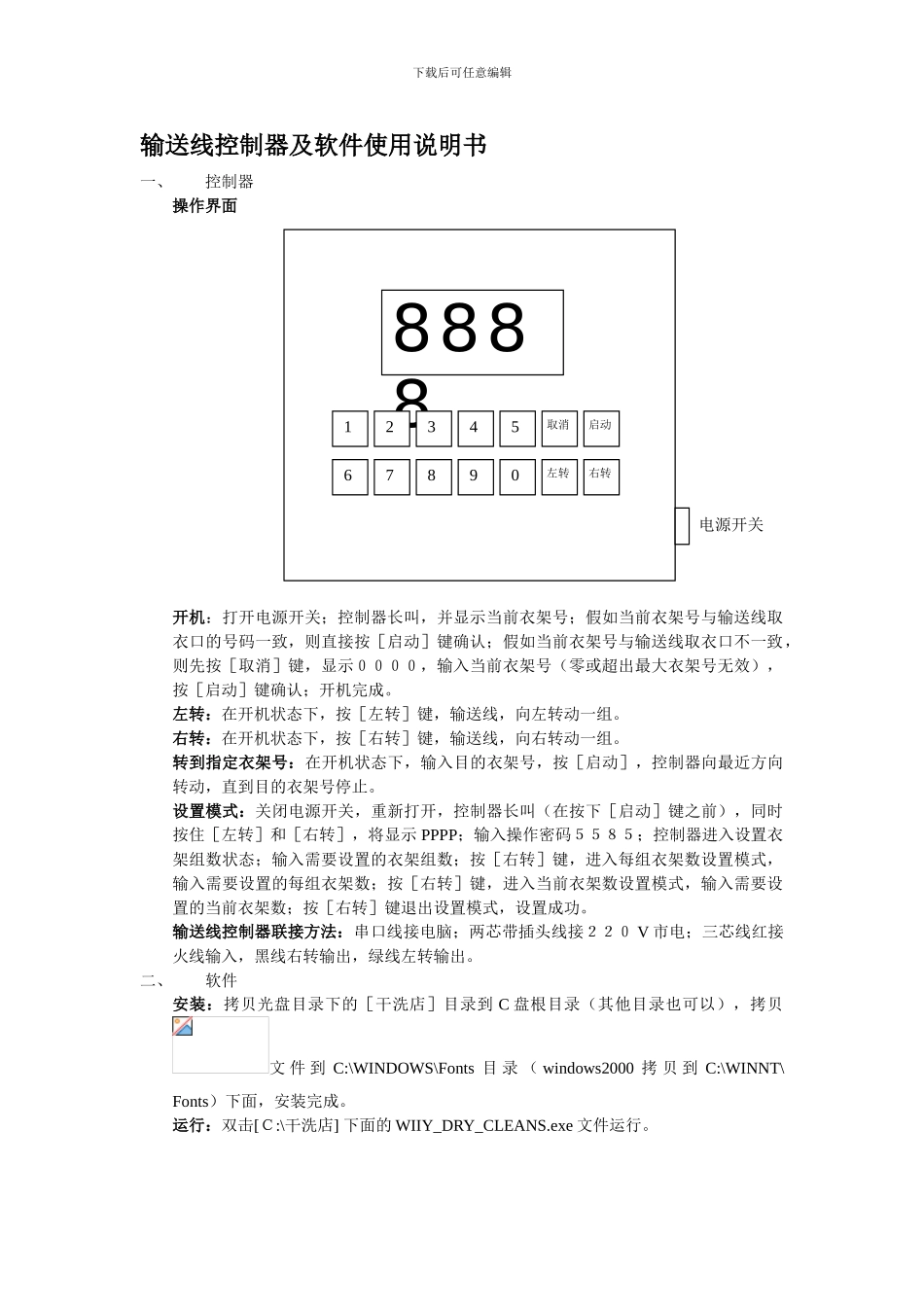

下载后可任意编辑输送线控制器及软件使用说明书一、控制器操作界面开机：打开电源开关；控制器长叫，并显示当前衣架号；假如当前衣架号与输送线取衣口的号码一致，则直接按［启动］键确认；假如当前衣架号与输送线取衣口不一致，则先按［取消］键，显示００００，输入当前衣架号（零或超出最大衣架号无效），按［启动］键确认；开机完成。左转：在开机状态下，按［左转］键，输送线，向左转动一组。右转：在开机状态下，按［右转］键，输送线，向右转动一组。转到指定衣架号：在开机状态下，输入目的衣架号，按［启动］，控制器向最近方向转动，直到目的衣架号停止。设置模式：关闭电源开关，重新打开，控制器长叫（在按下［启动］键之前），同时按住［左转］和［右转］，将显示 PPPP；输入操作密码５５８５；控制器进入设置衣架组数状态；输入需要设置的衣架组数；按［右转］键，进入每组衣架数设置模式，输入需要设置的每组衣架数；按［右转］键，进入当前衣架数设置模式，输入需要设置的当前衣架数；按［右转］键退出设置模式，设置成功。输送线控制器联接方法：串口线接电脑；两芯带插头线接２２０ V 市电；三芯线红接火线输入，黑线右转输出，绿线左转输出。二、软件安装：拷贝光盘目录下的［干洗店］目录到 C 盘根目录（其他目录也可以），拷贝文 件 到 C:\WINDOWS\Fonts 目 录 （ windows2000 拷 贝 到 C:\WINNT\Fonts）下面，安装完成。运行：双击[Ｃ:\干洗店] 下面的 WIIY_DRY_CLEANS.exe 文件运行。888812345取消启动67890左转右转电源开关下载后可任意编辑操作界面：取衣：点击左边的［取衣］按钮，进入如下界面假如联机状态显示红色，则表示未与控制器联机，点击右下角［联机］按钮开始联机，假如联机成功，联机状态显示绿色，同时下面三个数码管将依次显示总衣架组数，每组衣架数，当前衣架号。如下图所示：联机成功的情况下，在衣架号中输入目的号码，点击取衣，控制器将自动转动到下载后可任意编辑指定号码。上挂：与取衣类似，途中的编号是配合条形码用，如没有条码探头，则不用在编号中输入任何东西。高级设置：点击左上角的高级用户，进入高级设置界面，如下所示：假如未联机请先联机，联机方法与取衣中说明的一样，以下操作需要在已经联机的状态下才能完成。在用户名中输入：admin,在密码中输入：5585；进入设置状态。如下所示：设置总组数：在总组数中输入要设置的组数，点击后面的［设置］，控制器将“滴...
