内径百分表的使用方法VIP免费

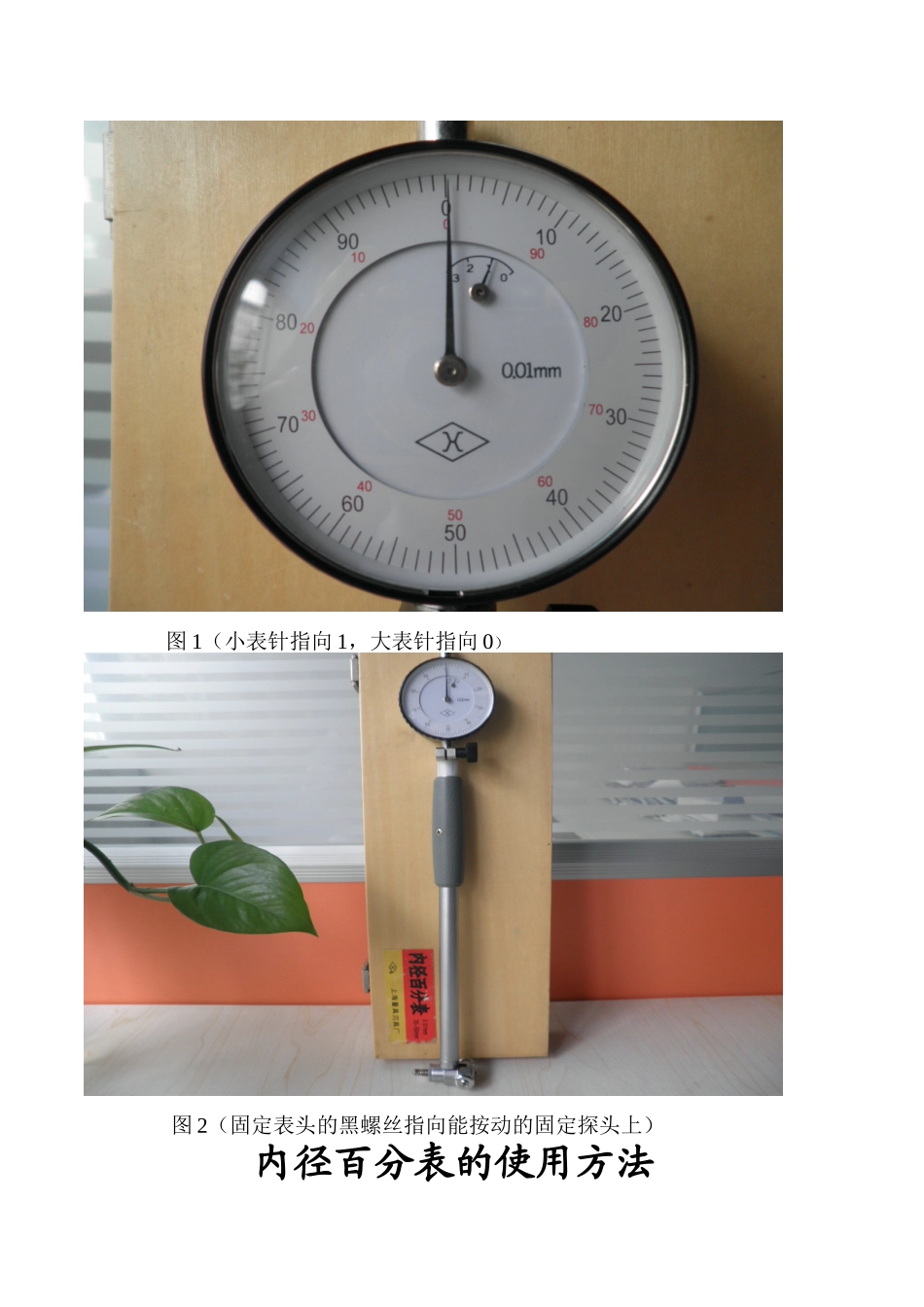

内径百分表的使用方法_第1页
1/2

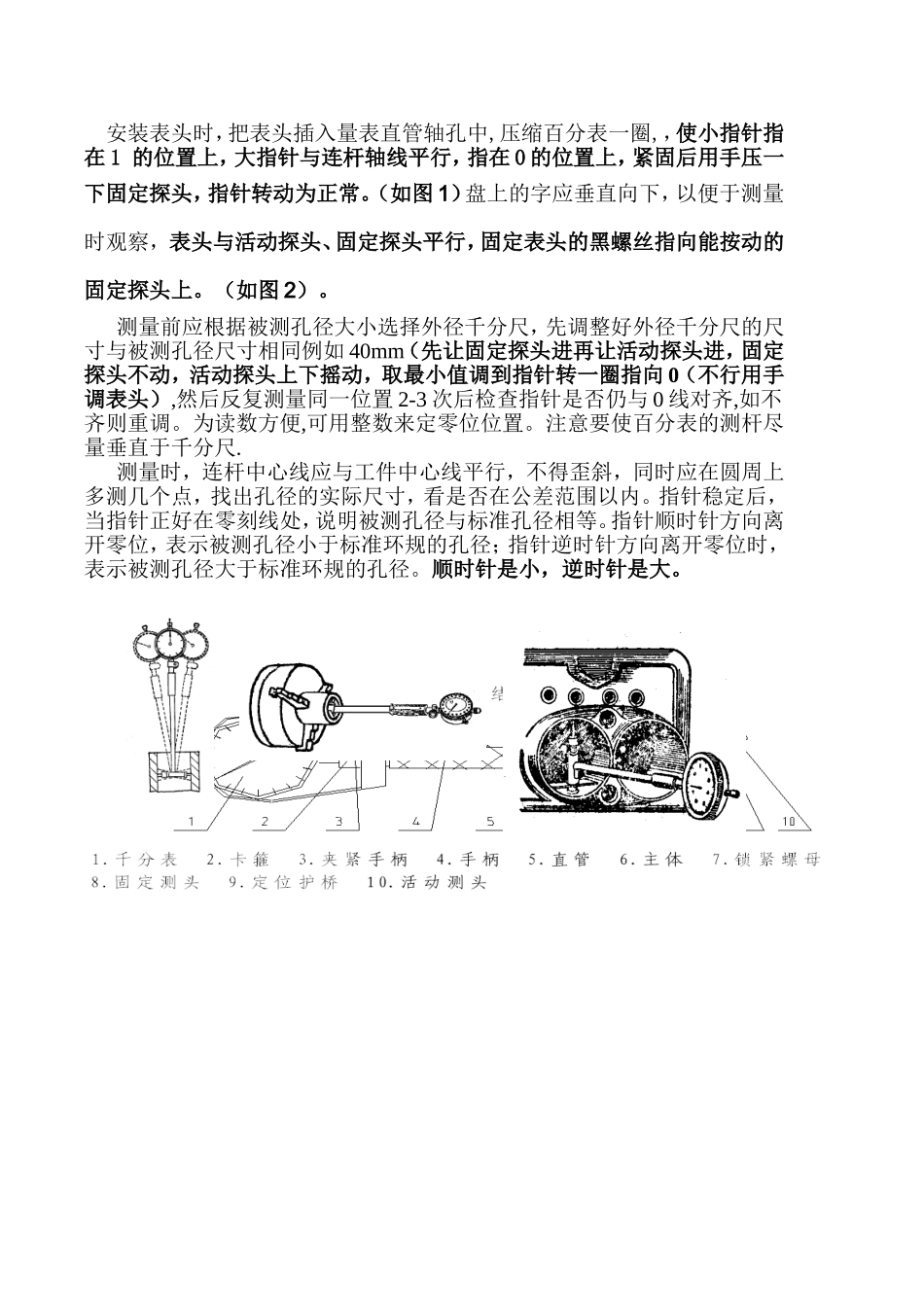

内径百分表的使用方法_第2页
2/2
图1(小表针指向1,大表针指向0)图2(固定表头的黑螺丝指向能按动的固定探头上)内径百分表的使用方法安装表头时,把表头插入量表直管轴孔中,压缩百分表一圈,,使小指针指在1的位置上,大指针与连杆轴线平行,指在0的位置上,紧固后用手压一下固定探头,指针转动为正常。(如图1)盘上的字应垂直向下,以便于测量时观察,表头与活动探头、固定探头平行,固定表头的黑螺丝指向能按动的固定探头上。(如图2)。测量前应根据被测孔径大小选择外径千分尺,先调整好外径千分尺的尺寸与被测孔径尺寸相同例如40mm(先让固定探头进再让活动探头进,固定探头不动,活动探头上下摇动,取最小值调到指针转一圈指向0(不行用手调表头),然后反复测量同一位置2-3次后检查指针是否仍与0线对齐,如不齐则重调。为读数方便,可用整数来定零位位置。注意要使百分表的测杆尽量垂直于千分尺.测量时,连杆中心线应与工件中心线平行,不得歪斜,同时应在圆周上多测几个点,找出孔径的实际尺寸,看是否在公差范围以内。指针稳定后,当指针正好在零刻线处,说明被测孔径与标准孔径相等。指针顺时针方向离开零位,表示被测孔径小于标准环规的孔径;指针逆时针方向离开零位时,表示被测孔径大于标准环规的孔径。顺时针是小,逆时针是大。
