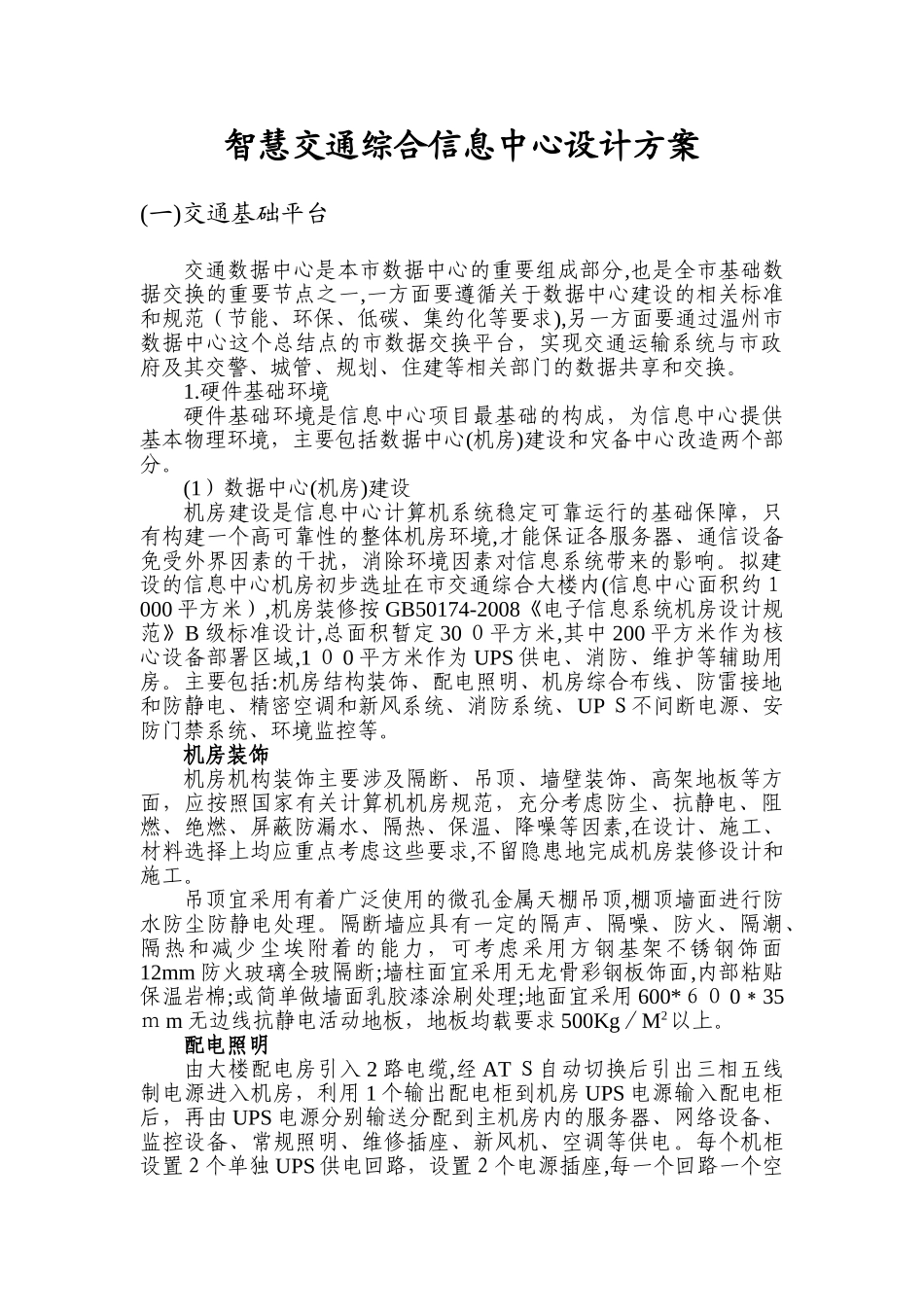

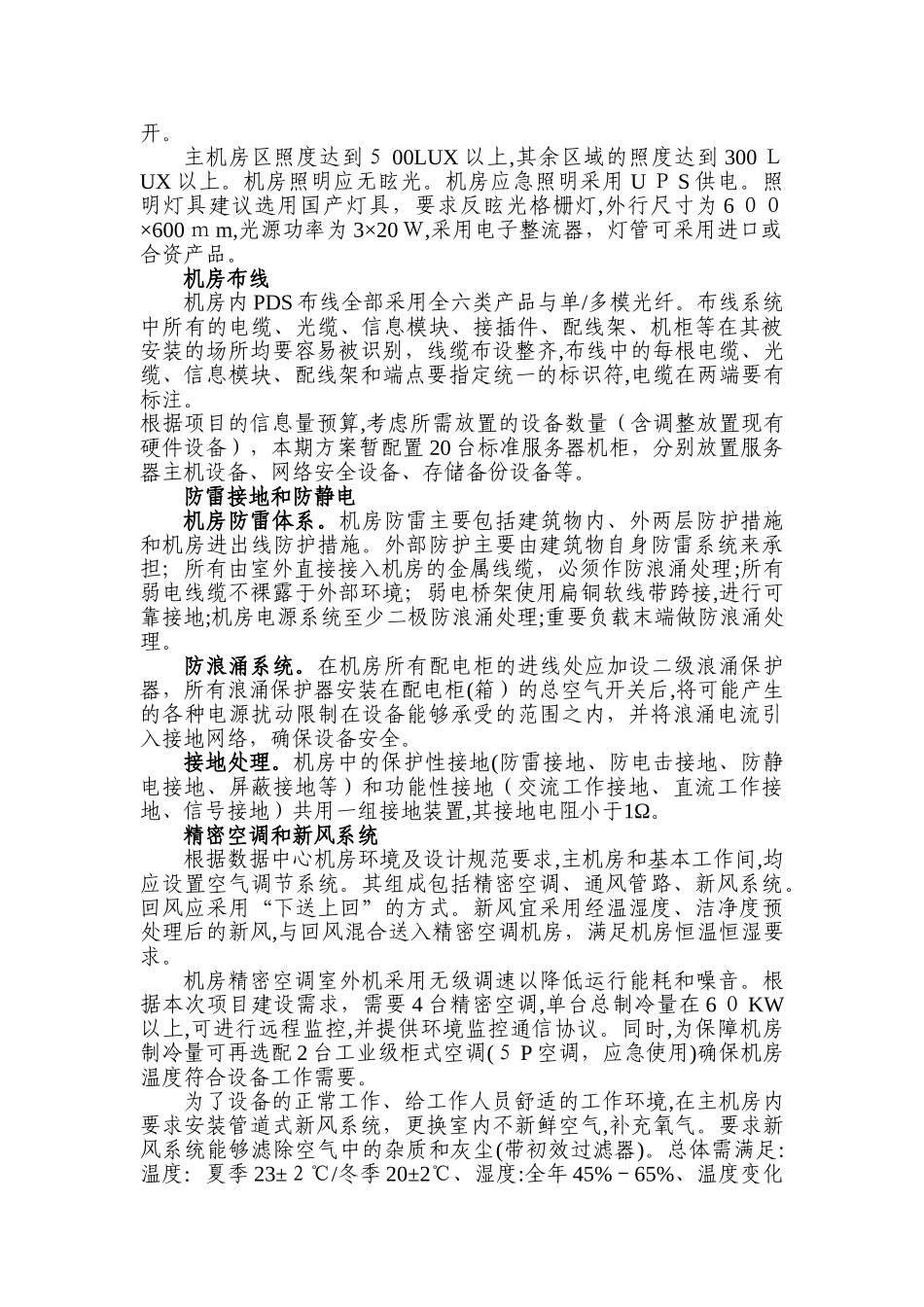

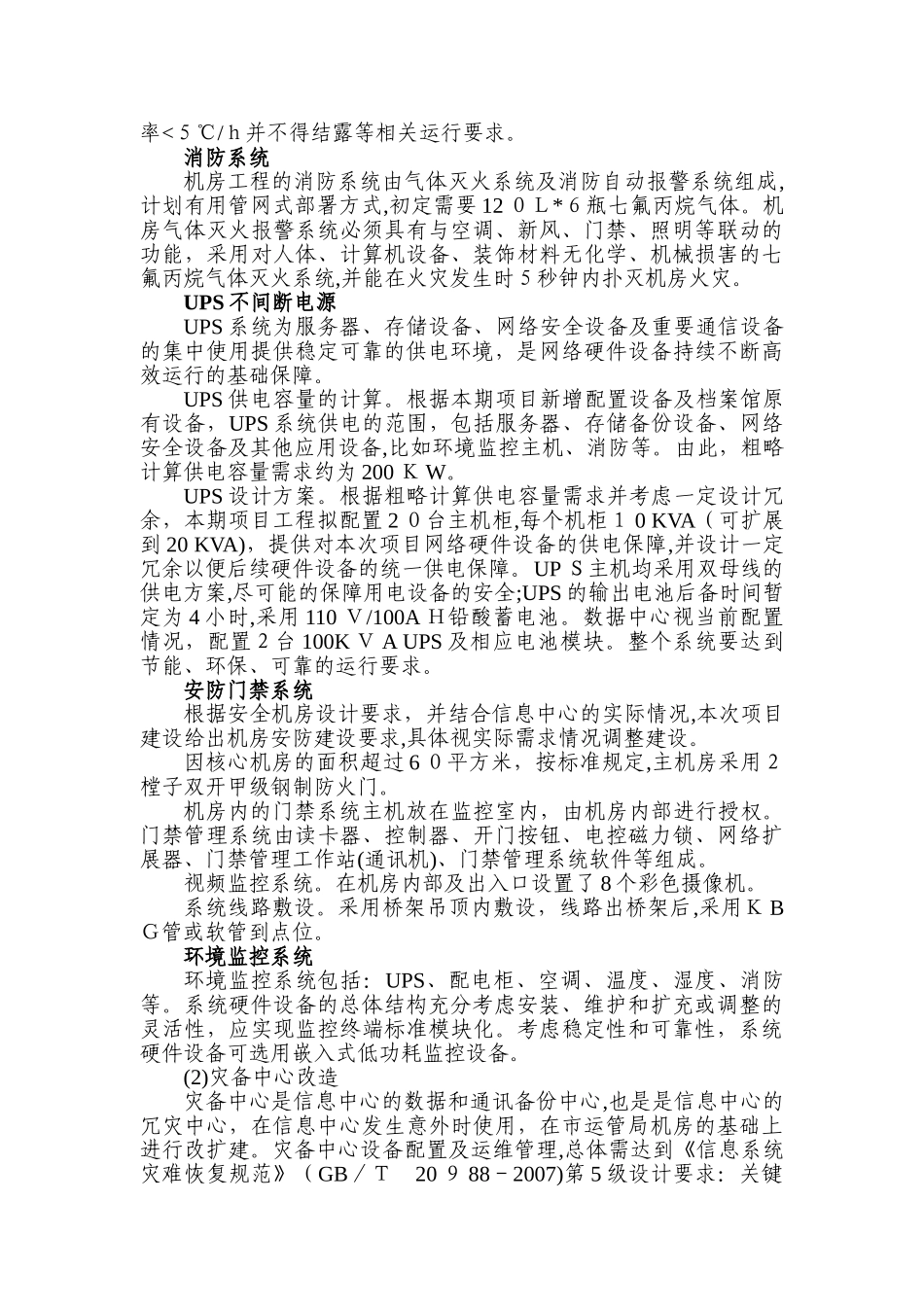

智慧交通综合信息中心设计方案(一)交通基础平台交通数据中心是本市数据中心的重要组成部分,也是全市基础数据交换的重要节点之一,一方面要遵循关于数据中心建设的相关标准和规范（节能、环保、低碳、集约化等要求),另一方面要通过温州市数据中心这个总结点的市数据交换平台，实现交通运输系统与市政府及其交警、城管、规划、住建等相关部门的数据共享和交换。1.硬件基础环境硬件基础环境是信息中心项目最基础的构成，为信息中心提供基本物理环境，主要包括数据中心(机房)建设和灾备中心改造两个部分。(1）数据中心(机房)建设机房建设是信息中心计算机系统稳定可靠运行的基础保障，只有构建一个高可靠性的整体机房环境,才能保证各服务器、通信设备免受外界因素的干扰，消除环境因素对信息系统带来的影响。拟建设的信息中心机房初步选址在市交通综合大楼内(信息中心面积约１000平方米）,机房装修按GB50174-2008《电子信息系统机房设计规范》B级标准设计,总面积暂定30０平方米,其中200平方米作为核心设备部署区域,1０0平方米作为UPS供电、消防、维护等辅助用房。主要包括:机房结构装饰、配电照明、机房综合布线、防雷接地和防静电、精密空调和新风系统、消防系统、UPＳ不间断电源、安防门禁系统、环境监控等。机房装饰机房机构装饰主要涉及隔断、吊顶、墙壁装饰、高架地板等方面，应按照国家有关计算机机房规范，充分考虑防尘、抗静电、阻燃、绝燃、屏蔽防漏水、隔热、保温、降噪等因素,在设计、施工、材料选择上均应重点考虑这些要求,不留隐患地完成机房装修设计和施工。吊顶宜采用有着广泛使用的微孔金属天棚吊顶,棚顶墙面进行防水防尘防静电处理。隔断墙应具有一定的隔声、隔噪、防火、隔潮、隔热和减少尘埃附着的能力，可考虑采用方钢基架不锈钢饰面12mm防火玻璃全玻隔断;墙柱面宜采用无龙骨彩钢板饰面,内部粘贴保温岩棉;或简单做墙面乳胶漆涂刷处理;地面宜采用600*６０0＊35ｍm无边线抗静电活动地板，地板均载要求500Kg／M2以上。配电照明由大楼配电房引入2路电缆,经ATＳ自动切换后引出三相五线制电源进入机房，利用1个输出配电柜到机房UPS电源输入配电柜后，再由UPS电源分别输送分配到主机房内的服务器、网络设备、监控设备、常规照明、维修插座、新风机、空调等供电。每个机柜设置２个单独UPS供电回路，设置２个电源插座,每一个回路一个空开。主机房区照度达到５00LUX以上,其余区域的照度达到300ＬUX以上。机房照明应无眩光。机房应急照明采用UＰS供电。照明灯具建议选用国产灯具，要求反眩光格栅灯,外行尺寸为6００×600ｍm,光源功率为3×20Ｗ,采用电子整流器，灯管可采用进口或合资产品。机房布线机房内PDS布线全部采用全六类产品与单/多模光纤。布线系统中所有的电缆、光缆、信息模块、接插件、配线架、机柜等在其被安装的场所均要容易被识别，线缆布设整齐,布线中的每根电缆、光缆、信息模块、配线架和端点要指定统一的标识符,电缆在两端要有标注。根据项目的信息量预算,考虑所需放置的设备数量（含调整放置现有硬件设备），本期方案暂配置20台标准服务器机柜，分别放置服务器主机设备、网络安全设备、存储备份设备等。防雷接地和防静电机房防雷体系。机房防雷主要包括建筑物内、外两层防护措施和机房进出线防护措施。外部防护主要由建筑物自身防雷系统来承担；所有由室外直接接入机房的金属线缆，必须作防浪涌处理;所有弱电线缆不裸露于外部环境；弱电桥架使用扁铜软线带跨接,进行可靠接地;机房电源系统至少二极防浪涌处理;重要负载末端做防浪涌处理。防浪涌系统。在机房所有配电柜的进线处应加设二级浪涌保护器，所有浪涌保护器安装在配电柜(箱）的总空气开关后,将可能产生的各种电源扰动限制在设备能够承受的范围之内，并将浪涌电流引入接地网络，确保设备安全。接地处理。机房中的保护性接地(防雷接地、防电击接地、防静电接地、屏蔽接地等）和功能性接地（交流工作接地、直流工作接地、信号接地）共用一组接地装置,其接地电阻小于1Ω。精密空调和新风系统根据数据中心机房环境及设计规范要求,主机房和基本工作间,均应设置空气调节系统。其组成包括精密空调、通风管路、...
