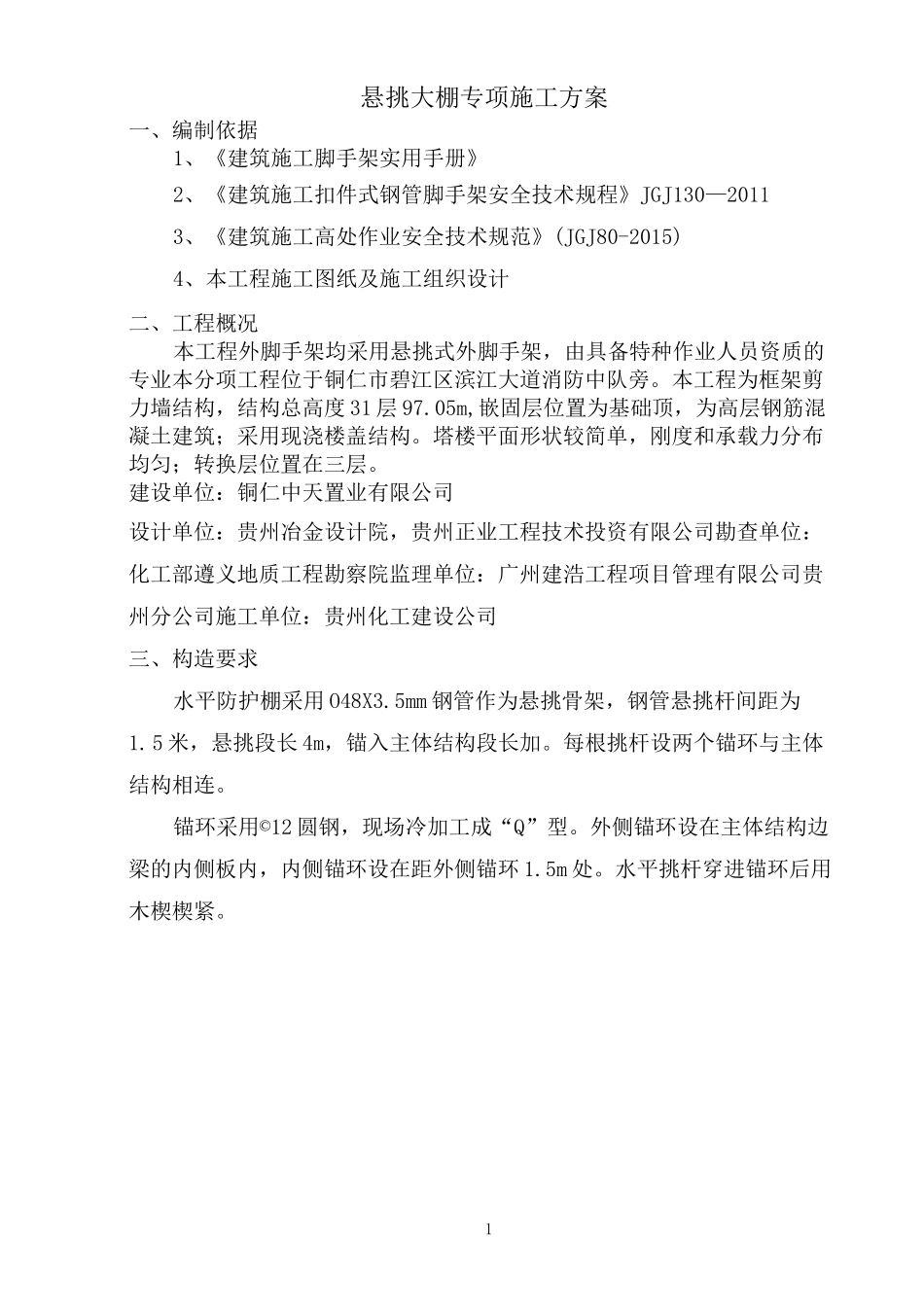

悬挑大棚专项施工方案

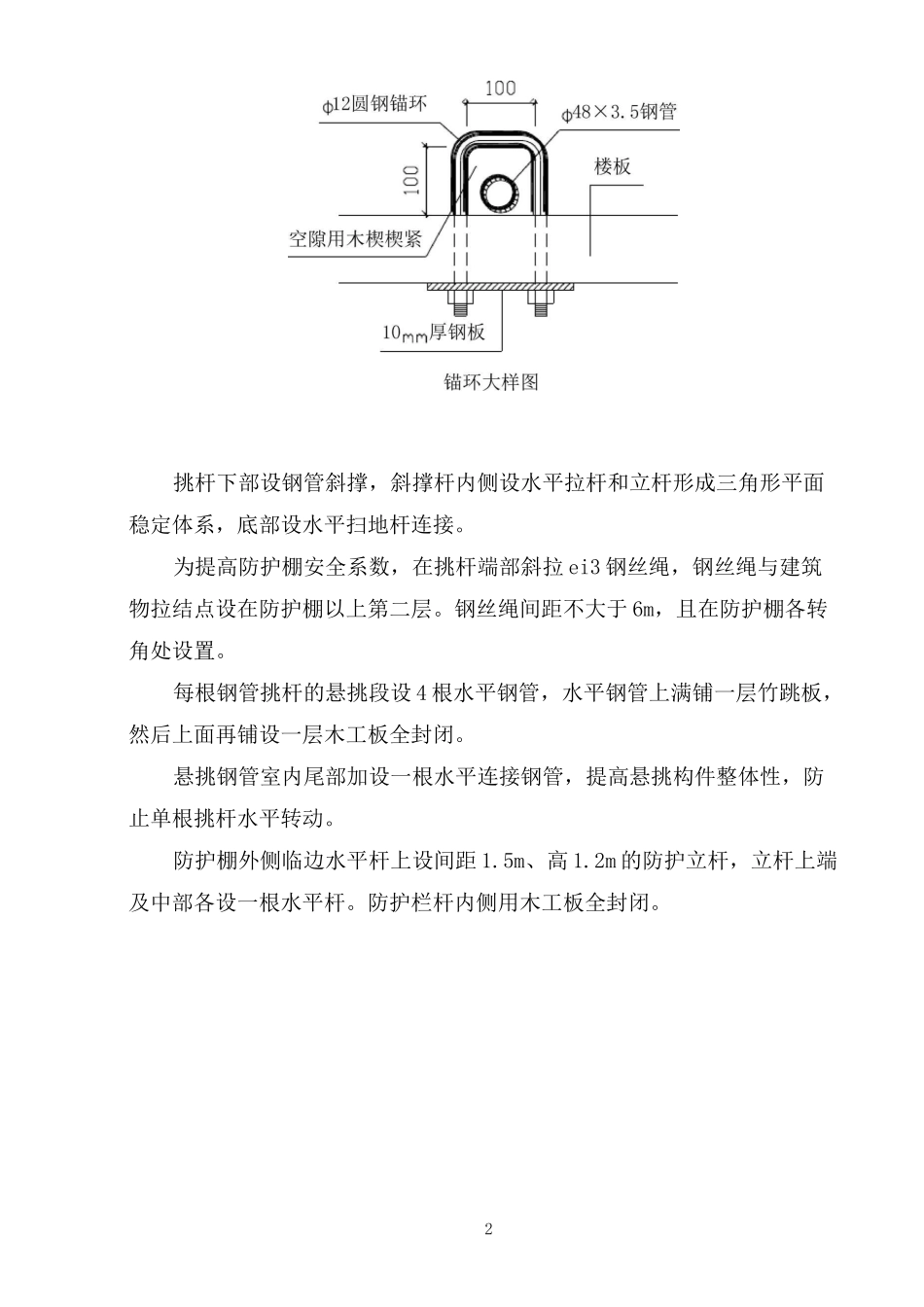

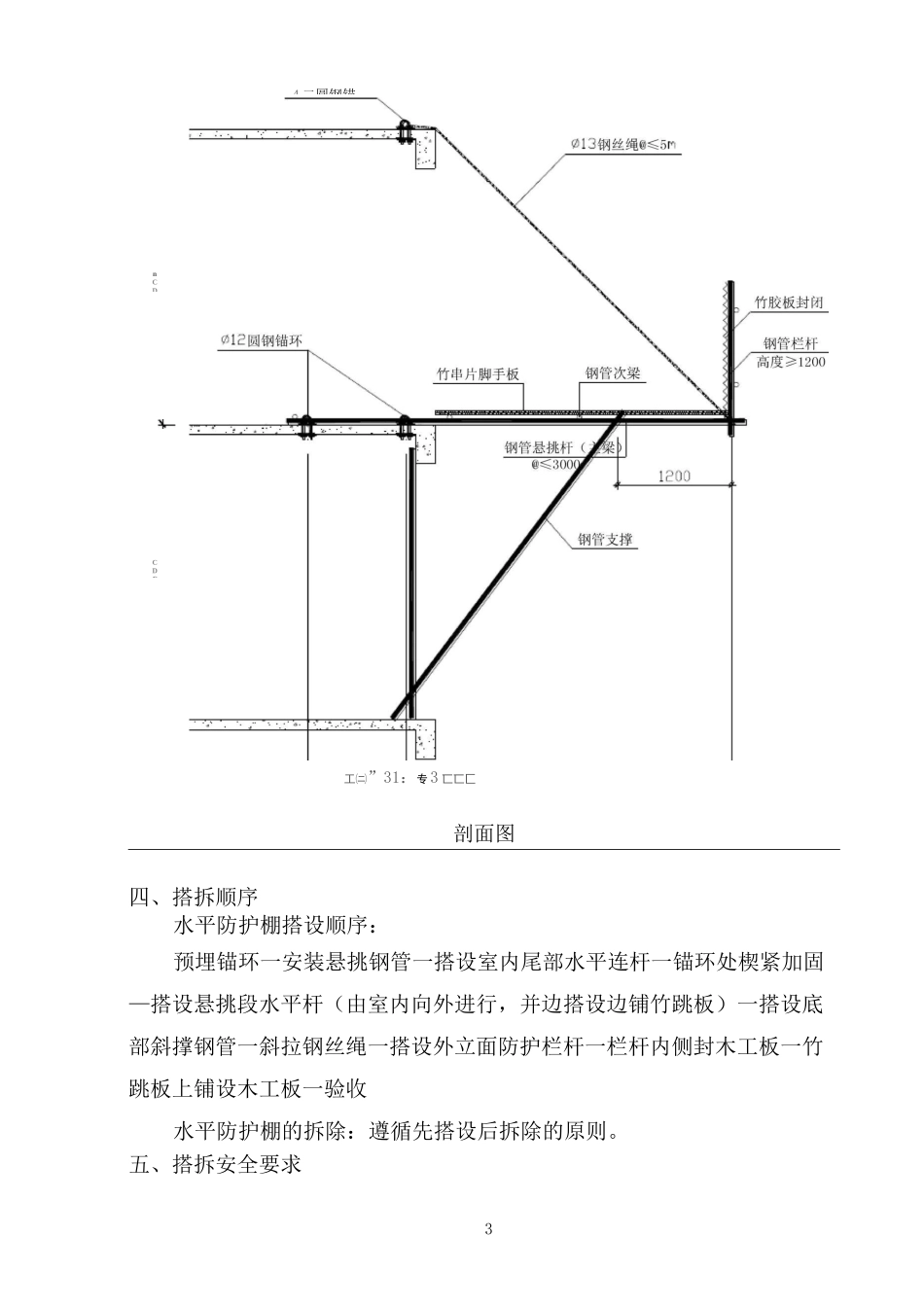

1悬挑大棚专项施工方案一、编制依据1、《建筑施工脚手架实用手册》2、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130—20113、《建筑施工高处作业安全技术规范》(JGJ80-2015)4、本工程施工图纸及施工组织设计二、工程概况本工程外脚手架均采用悬挑式外脚手架，由具备特种作业人员资质的专业本分项工程位于铜仁市碧江区滨江大道消防中队旁。本工程为框架剪力墙结构，结构总高度 31 层 97.05m,嵌固层位置为基础顶，为高层钢筋混凝土建筑；采用现浇楼盖结构。塔楼平面形状较简单，刚度和承载力分布均匀；转换层位置在三层。建设单位：铜仁中天置业有限公司设计单位：贵州冶金设计院，贵州正业工程技术投资有限公司勘查单位：化工部遵义地质工程勘察院监理单位：广州建浩工程项目管理有限公司贵州分公司施工单位：贵州化工建设公司三、构造要求水平防护棚采用 O48X3.5mm 钢管作为悬挑骨架，钢管悬挑杆间距为1.5 米，悬挑段长 4m，锚入主体结构段长加。每根挑杆设两个锚环与主体结构相连。锚环采用©12 圆钢，现场冷加工成“Q”型。外侧锚环设在主体结构边梁的内侧板内，内侧锚环设在距外侧锚环 1.5m 处。水平挑杆穿进锚环后用木楔楔紧。2挑杆下部设钢管斜撑，斜撑杆内侧设水平拉杆和立杆形成三角形平面稳定体系，底部设水平扫地杆连接。为提高防护棚安全系数，在挑杆端部斜拉 ei3 钢丝绳，钢丝绳与建筑物拉结点设在防护棚以上第二层。钢丝绳间距不大于 6m，且在防护棚各转角处设置。每根钢管挑杆的悬挑段设 4 根水平钢管，水平钢管上满铺一层竹跳板，然后上面再铺设一层木工板全封闭。悬挑钢管室内尾部加设一根水平连接钢管，提高悬挑构件整体性，防止单根挑杆水平转动。防护棚外侧临边水平杆上设间距 1.5m、高 1.2m 的防护立杆，立杆上端及中部各设一根水平杆。防护栏杆内侧用木工板全封闭。3剖面图四、搭拆顺序水平防护棚搭设顺序：预埋锚环一安装悬挑钢管一搭设室内尾部水平连杆一锚环处楔紧加固—搭设悬挑段水平杆（由室内向外进行，并边搭设边铺竹跳板）一搭设底部斜撑钢管一斜拉钢丝绳一搭设外立面防护栏杆一栏杆内侧封木工板一竹跳板上铺设木工板一验收水平防护棚的拆除：遵循先搭设后拆除的原则。五、搭拆安全要求4 二圆钢锚nCDCDC工㈡”31：专3 匸匸匚41、在水平防护搭设和拆除前，必须进行安全技术交底。2、高处作业人员必须经过专业技术培训及专业考试合格，持证上岗。3、防护棚采用的钢管、扣件等材料必须符合 JGJ1...
