喷淋系统施工方案

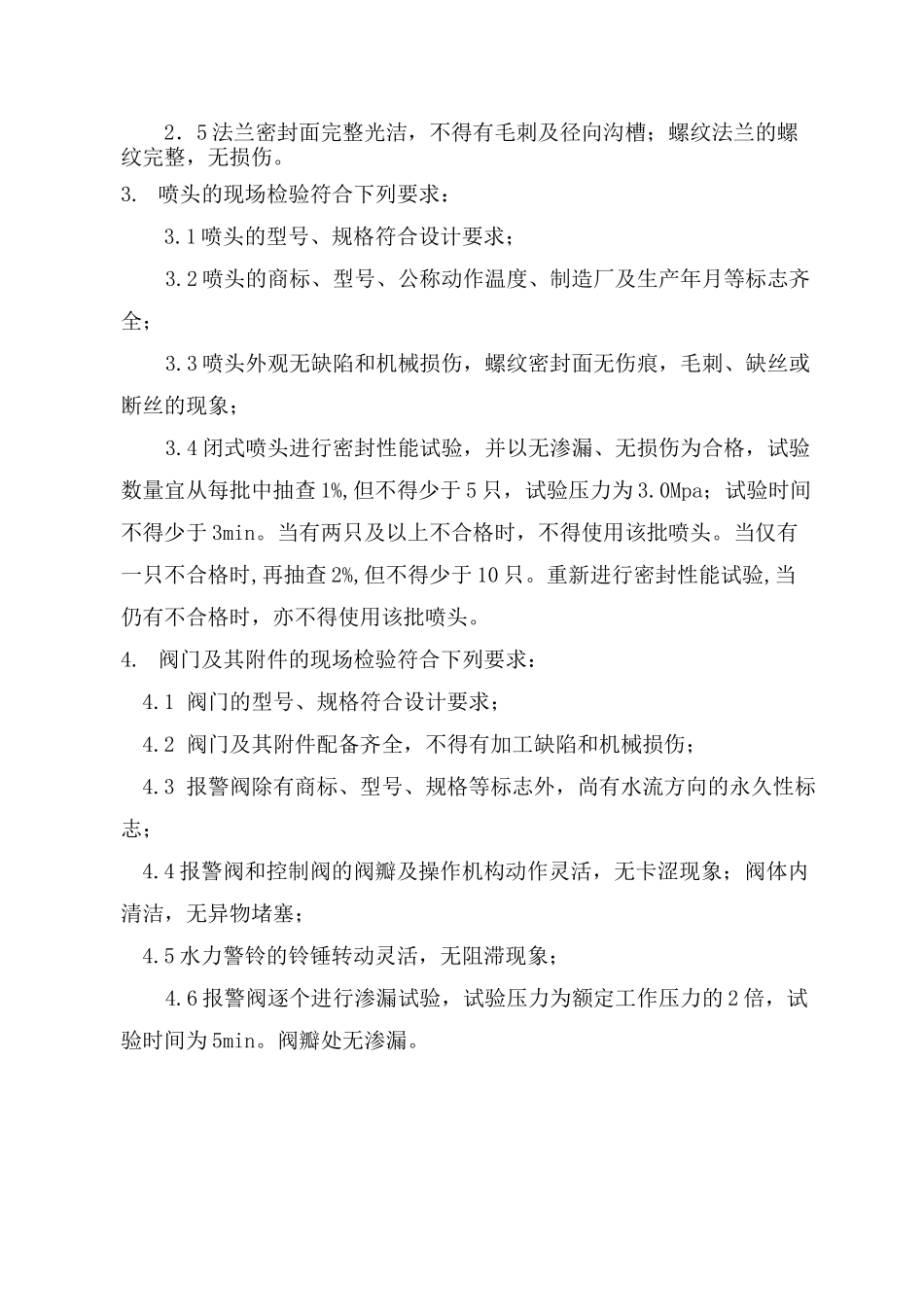

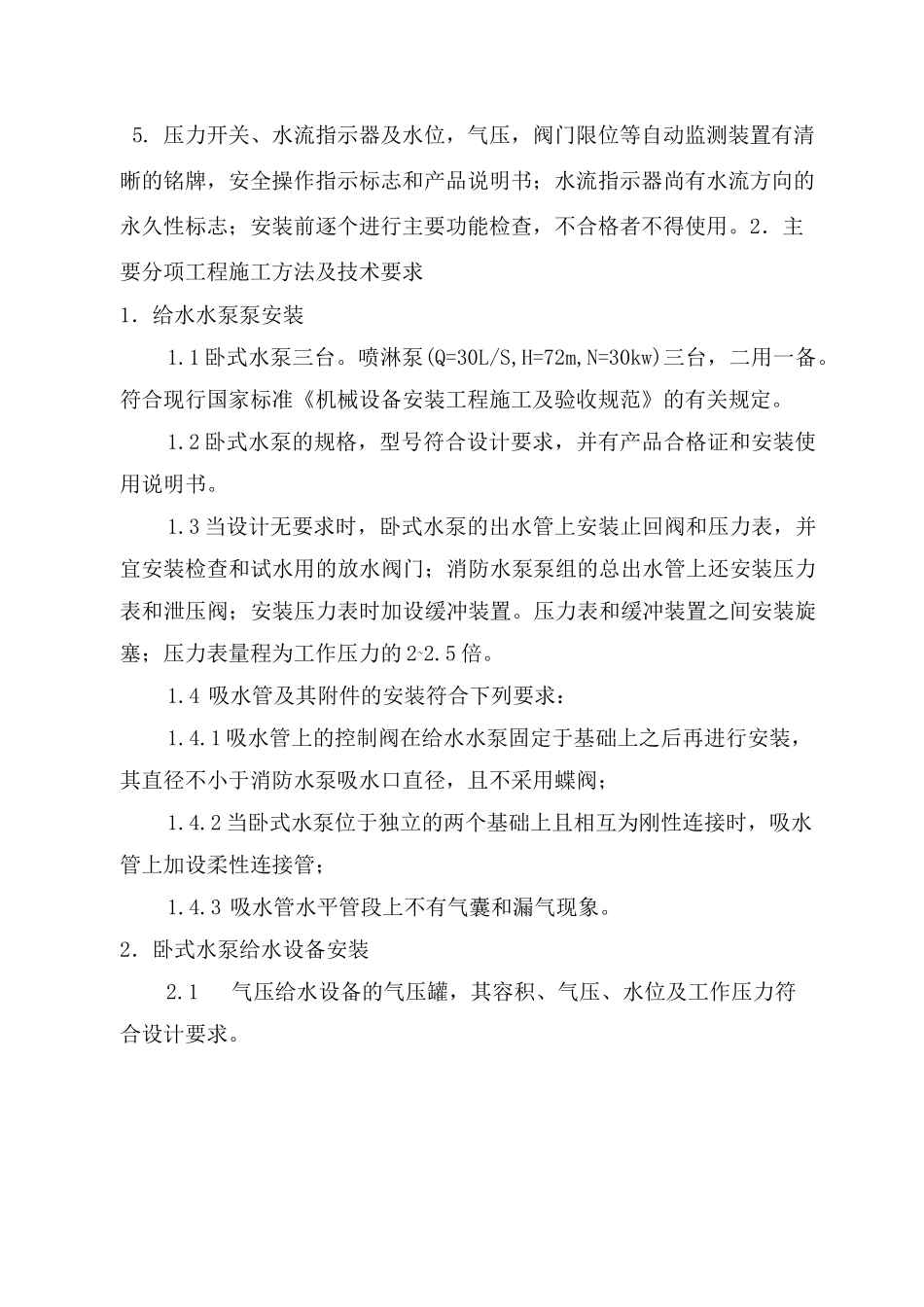

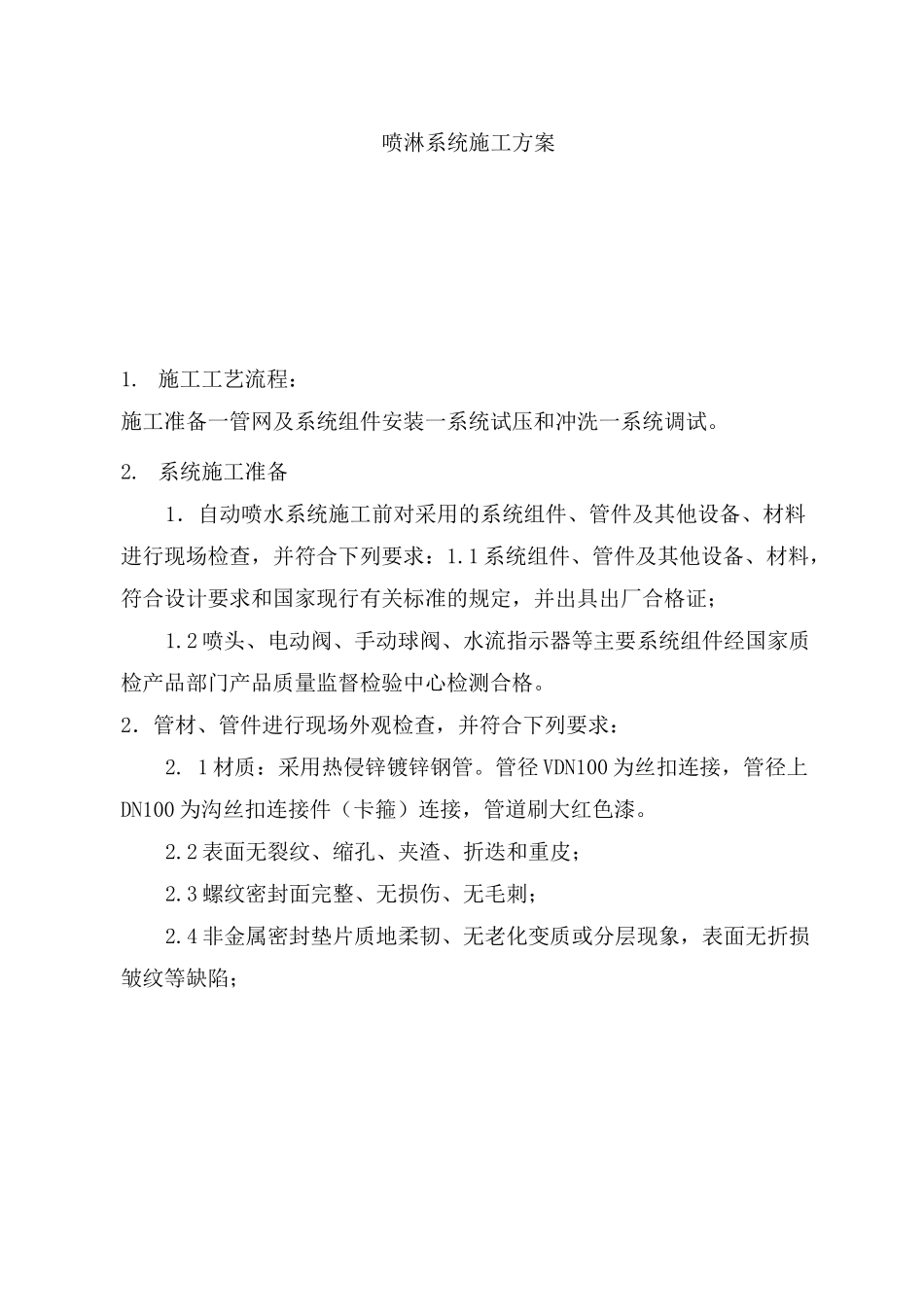

喷淋系统施工方案1. 施工工艺流程：施工准备一管网及系统组件安装一系统试压和冲洗一系统调试。2. 系统施工准备1．自动喷水系统施工前对采用的系统组件、管件及其他设备、材料进行现场检查，并符合下列要求：1.1 系统组件、管件及其他设备、材料，符合设计要求和国家现行有关标准的规定，并出具出厂合格证；1.2 喷头、电动阀、手动球阀、水流指示器等主要系统组件经国家质检产品部门产品质量监督检验中心检测合格。2．管材、管件进行现场外观检查，并符合下列要求：2. 1 材质：采用热侵锌镀锌钢管。管径 VDN100 为丝扣连接，管径上DN100 为沟丝扣连接件（卡箍）连接，管道刷大红色漆。2.2 表面无裂纹、缩孔、夹渣、折迭和重皮；2.3 螺纹密封面完整、无损伤、无毛刺；2.4 非金属密封垫片质地柔韧、无老化变质或分层现象，表面无折损皱纹等缺陷；2．5 法兰密封面完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹完整，无损伤。3. 喷头的现场检验符合下列要求：3.1 喷头的型号、规格符合设计要求；3.2 喷头的商标、型号、公称动作温度、制造厂及生产年月等标志齐全；3.3 喷头外观无缺陷和机械损伤，螺纹密封面无伤痕，毛刺、缺丝或断丝的现象；3.4 闭式喷头进行密封性能试验，并以无渗漏、无损伤为合格，试验数量宜从每批中抽查 1%,但不得少于 5 只，试验压力为 3.0Mpa；试验时间不得少于 3min。当有两只及以上不合格时，不得使用该批喷头。当仅有一只不合格时,再抽查 2%,但不得少于 10 只。重新进行密封性能试验,当仍有不合格时，亦不得使用该批喷头。4. 阀门及其附件的现场检验符合下列要求：4.1 阀门的型号、规格符合设计要求；4.2 阀门及其附件配备齐全，不得有加工缺陷和机械损伤；4.3 报警阀除有商标、型号、规格等标志外，尚有水流方向的永久性标志；4.4 报警阀和控制阀的阀瓣及操作机构动作灵活，无卡涩现象；阀体内清洁，无异物堵塞；4.5 水力警铃的铃锤转动灵活，无阻滞现象；4.6 报警阀逐个进行渗漏试验，试验压力为额定工作压力的 2 倍，试验时间为 5min。阀瓣处无渗漏。5. 压力开关、水流指示器及水位，气压，阀门限位等自动监测装置有清晰的铭牌，安全操作指示标志和产品说明书；水流指示器尚有水流方向的永久性标志；安装前逐个进行主要功能检查，不合格者不得使用。2．主要分项工程施工方法及技术要求1．给水水泵泵安装1.1 卧式水泵三台。喷淋泵(Q=30L/S,H=72m,N=30kw)三台，二用一备。符合现...
