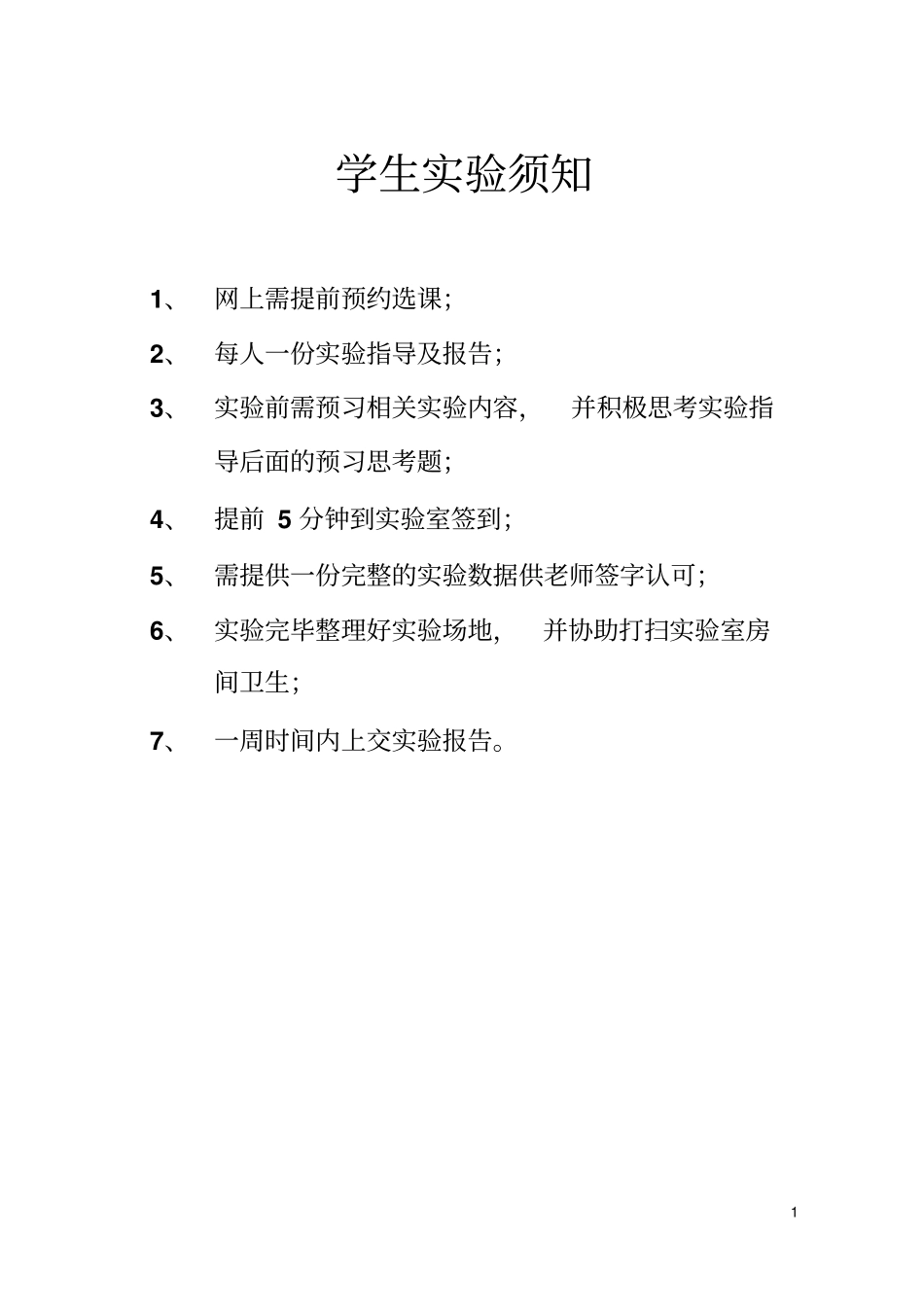

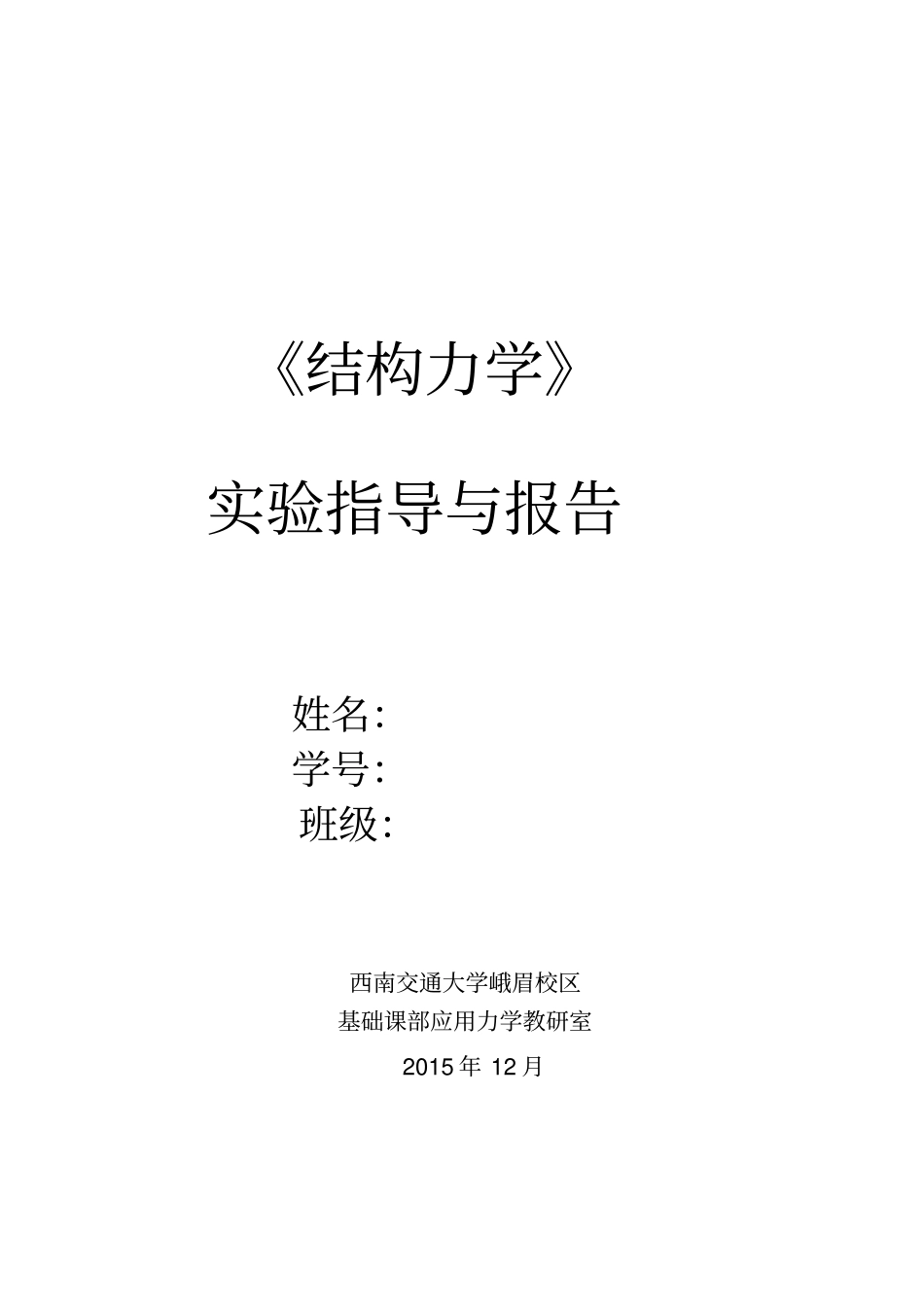

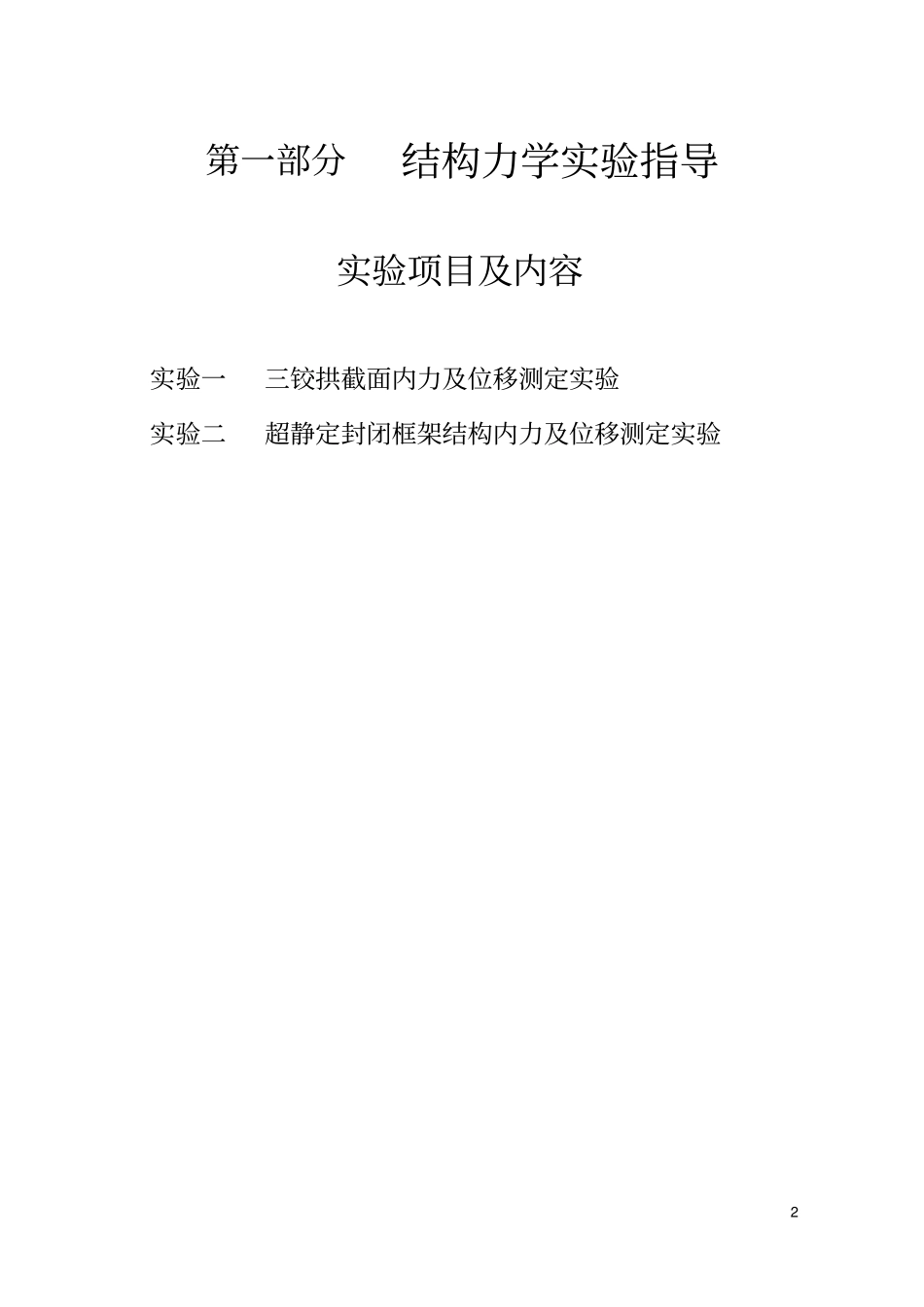

《结构力学》实验指导与报告姓名：学号：班级：西南交通大学峨眉校区基础课部应用力学教研室2015 年 12 月1 学生实验须知1、网上需提前预约选课；2、每人一份实验指导及报告；3、实验前需预习相关实验内容，并积极思考实验指导后面的预习思考题；4、提前 5 分钟到实验室签到；5、需提供一份完整的实验数据供老师签字认可；6、实验完毕整理好实验场地，并协助打扫实验室房间卫生；7、一周时间内上交实验报告。2 第一部分结构力学实验指导实验项目及内容实验一三铰拱截面内力及位移测定实验实验二超静定封闭框架结构内力及位移测定实验3 实验一三铰拱截面内力及位移测定实验一、实验目的1、了解三铰拱装置的构造；2、测定三铰拱指定截面的内力及位移；3、计算内力及位移的理论值，并与实验值相比较，计算相对误差。二、实验仪器及设备三铰拱、加力装置、分析系统、百分表等三、实验原理1、三铰拱装置主要参数拱轴线半径R=200mm，截面20.0 ×4.0mm2；材料弹性模量E=210GPa；应变片电阻值为120，灵敏系数Ks=2.14；最大设计荷载P=400N；自重： 3kg。2、实验安装将左右支座用螺钉与底板固定，插上左右支座及中间铰处的销钉，形成一个三铰拱结构。3、实验值测量在指定截面处，内外表面各粘贴一片应变片。用四分之一桥接法 ( 另接温度补偿片 ) ，分别测量出截面内外侧的应变内和外 ，如图 1 所示。图 1 内外应变分离图则弯矩 M对应的应变M 与轴向力 N对应的应变N 分别为：2-外内M；2N外内于是MEWM；NEAN4、理论值计算先计算出支座反力，根据各测点坐标可直接计算出指定截面上的弯矩、轴力及剪力值。4 转角位移计算提示：单位荷载法。四、实验步骤1、安装三铰拱装置；2、调整加力装置及测试分析系统；3、连接各测点导线及安装百分表；4、给三铰拱分级加载 ( P=100N)，并记录各测点读数；5、计算截面内力 (弯矩及轴力 )及转角的理论值、实验值及相对误差。五、分析与思考1、如何实现截面上剪力的测量？2、分析产生实验值与理论值间误差的可能原因？实验二超静定封闭框架结构内力及位移测定实验一、实验目的1、了解封闭框架结构的构造；2、测定封闭框架结构指定点的位移；3、测定封闭框架结构指定截面的内力；4、研究指定截面上内力的理论值。二、实验仪器及设备封闭框架（图 1）、加力装置、分析系统、钢卷尺、游标卡尺等。图 1 封闭框架图三、实验原理封闭框架计算简图如图2 所示：封闭框架（双联框） ，面内受力，为六次...
