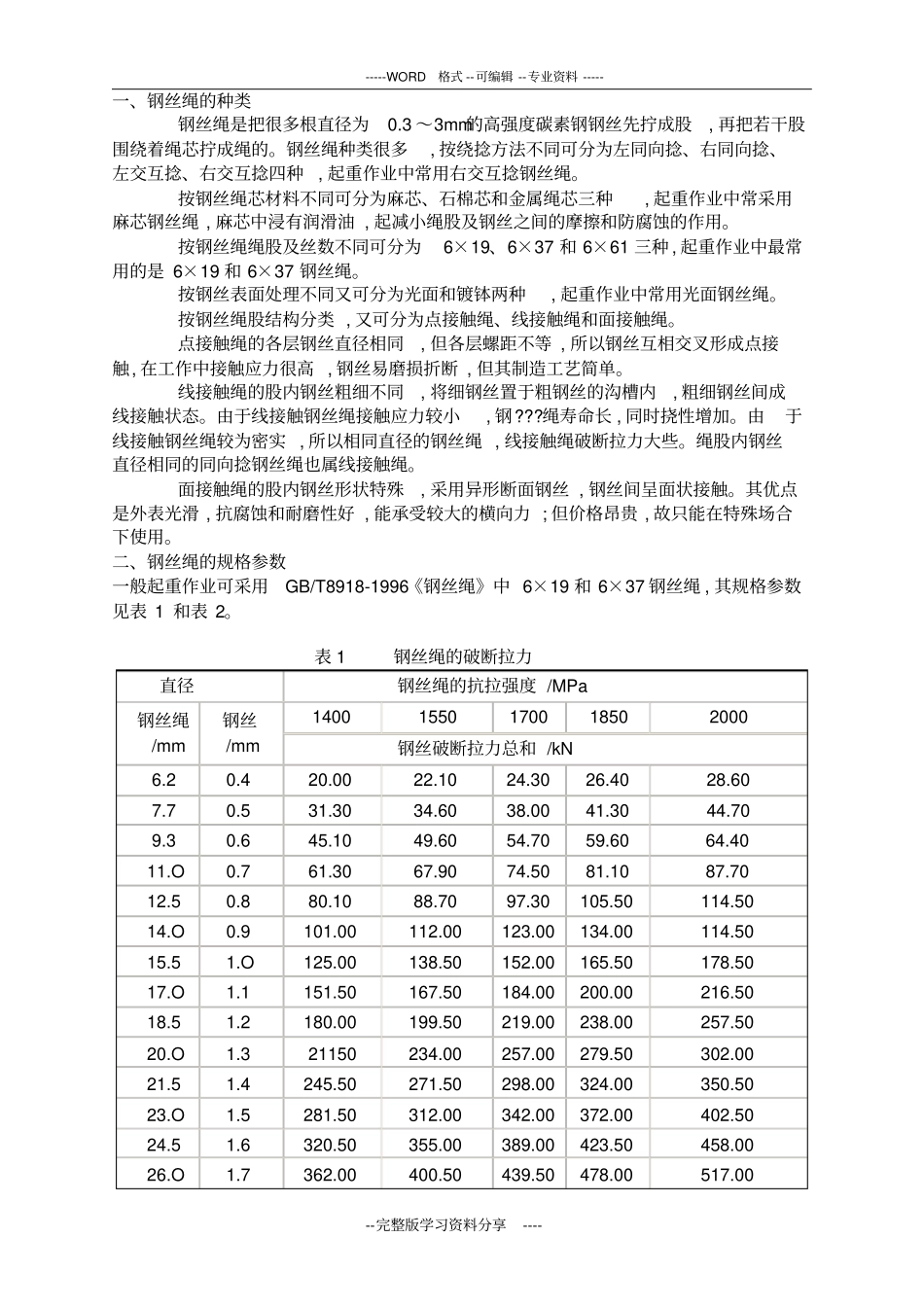

-----WORD格式 --可编辑 --专业资料 ----- --完整版学习资料分享---- 一、钢丝绳的种类钢丝绳是把很多根直径为0.3 ～3mm的高强度碳素钢钢丝先拧成股, 再把若干股围绕着绳芯拧成绳的。钢丝绳种类很多, 按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种, 起重作业中常用右交互捻钢丝绳。按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种, 起重作业中常采用麻芯钢丝绳 , 麻芯中浸有润滑油 , 起减小绳股及钢丝之间的摩擦和防腐蚀的作用。按钢丝绳绳股及丝数不同可分为6×19、6×37 和 6×61 三种 , 起重作业中最常用的是 6×19 和 6×37 钢丝绳。按钢丝表面处理不同又可分为光面和镀钵两种, 起重作业中常用光面钢丝绳。按钢丝绳股结构分类 , 又可分为点接触绳、线接触绳和面接触绳。点接触绳的各层钢丝直径相同, 但各层螺距不等 , 所以钢丝互相交叉形成点接触, 在工作中接触应力很高 , 钢丝易磨损折断 , 但其制造工艺简单。线接触绳的股内钢丝粗细不同, 将细钢丝置于粗钢丝的沟槽内, 粗细钢丝间成线接触状态。由于线接触钢丝绳接触应力较小, 钢???绳寿命长 , 同时挠性增加。由于线接触钢丝绳较为密实 , 所以相同直径的钢丝绳 , 线接触绳破断拉力大些。绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。面接触绳的股内钢丝形状特殊, 采用异形断面钢丝 , 钢丝间呈面状接触。其优点是外表光滑 , 抗腐蚀和耐磨性好 , 能承受较大的横向力 ; 但价格昂贵 , 故只能在特殊场合下使用。二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996《钢丝绳》中 6×19 和 6×37 钢丝绳 , 其规格参数见表 1 和表 2。表 1 钢丝绳的破断拉力直径钢丝绳的抗拉强度 /MPa 钢丝绳/mm 钢丝/mm 1400 1550 1700 1850 2000 钢丝破断拉力总和 /kN 6.2 0.4 20.00 22.10 24.30 26.40 28.60 7.7 0.5 31.30 34.60 38.00 41.30 44.70 9.3 0.6 45.10 49.60 54.70 59.60 64.40 11.O 0.7 61.30 67.90 74.50 81.10 87.70 12.5 0.8 80.10 88.70 97.30 105.50 114.50 14.O 0.9 101.00 112.00 123.00 134.00 114.50 15.5 1.O 125.00 138.50 152.00 165.50 178.50 17.O 1.1 151.50 167.50 184.00 200.00 216.50 18.5 1.2 180.00 199.50 219.00 238.00 257.50 20.O 1.3 21150 234.00 257.00 279.50 302.00 21.5 1.4 245...
