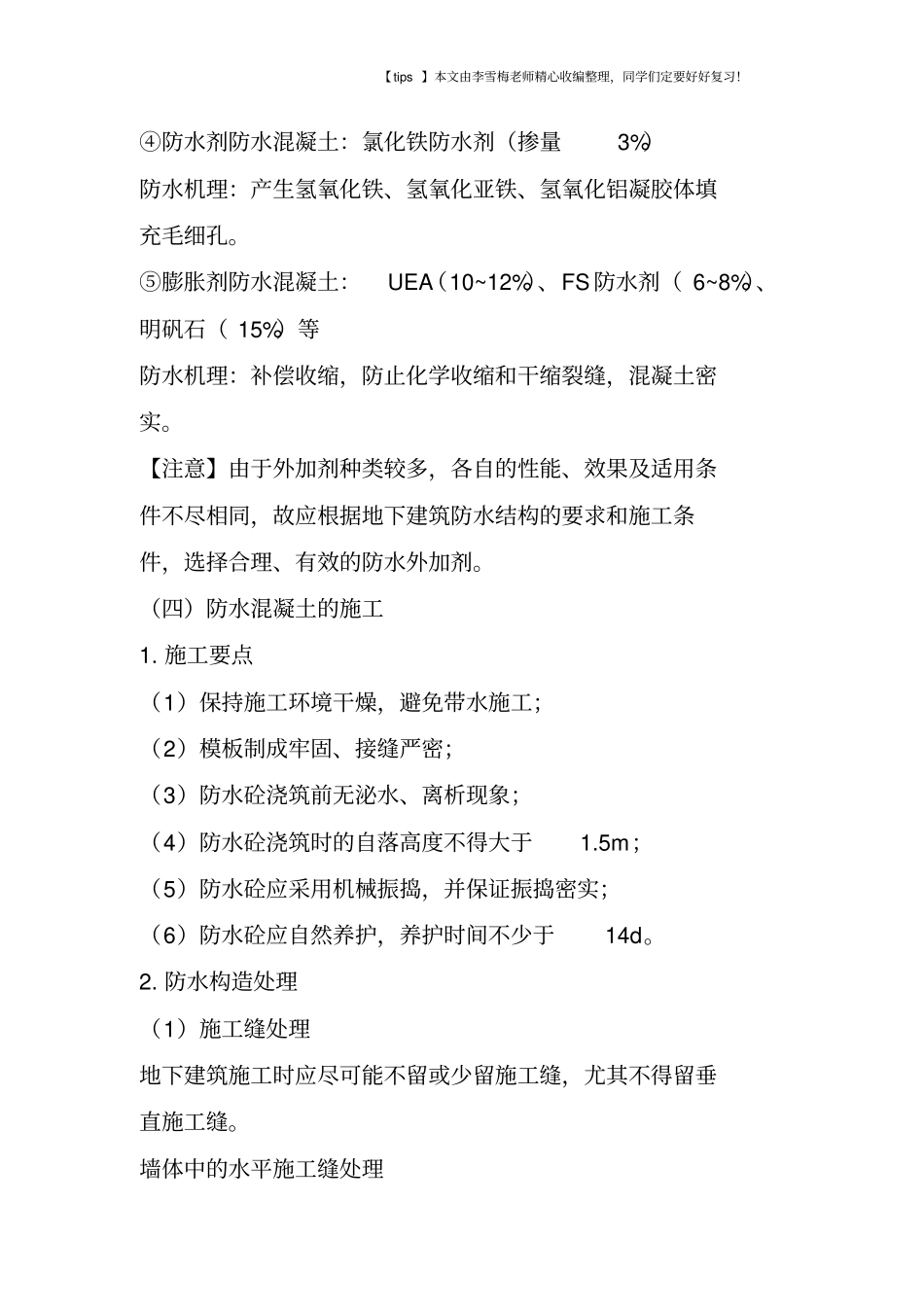

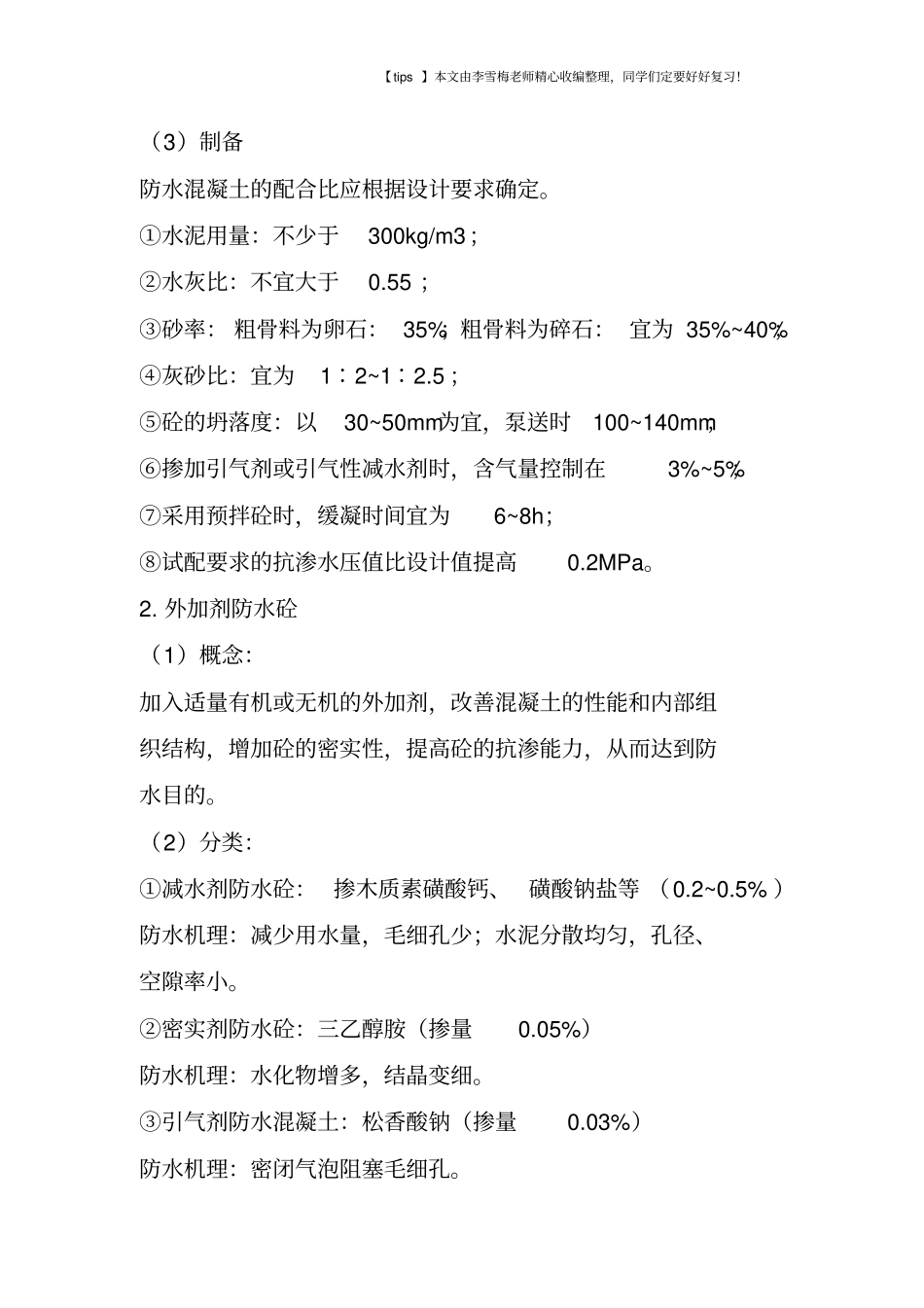

【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！结构自防水的一些知识点! （一）概念结构自防水是以调整结构混凝土的配合比或掺外加剂的方法来提高混凝土的密实度、抗渗性、抗蚀性，满足设计对地下建筑的抗渗要求，达到防水的目的。（二）特点它既是承重结构、围护结构，又满足抗渗、耐腐和耐侵蚀结构要求；施工简便、工期短、造价低、耐久性好。（三）分类1. 普通防水砼（1）概念降低水灰比（毛细孔少、细），增加水泥用量和砂率（包裹粗骨料），石子粒径小（减少沉降差）及精细施工提高混凝土的密实性。（2）原材料①水泥：强度等级不应低于32.5 级，沁水小、水化热低，具有一定抗腐蚀性。②细骨料：砂宜用中砂，含泥量不得大于3%，泥块含量不得大于 1.0%；③粗骨料：石子的粒径宜为5~40mm，含泥量不得大于1.0%，泥块含量不得大于0.5%；④水：采用一般饮用水或天然洁净水。【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！（3）制备防水混凝土的配合比应根据设计要求确定。①水泥用量：不少于300kg/m3；②水灰比：不宜大于0.55 ；③砂率： 粗骨料为卵石： 35%；粗骨料为碎石： 宜为 35%~40%；④灰砂比：宜为1∶2~1∶2.5 ；⑤砼的坍落度：以30~50mm为宜，泵送时100~140mm；⑥掺加引气剂或引气性减水剂时，含气量控制在3%~5%；⑦采用预拌砼时，缓凝时间宜为6~8h；⑧试配要求的抗渗水压值比设计值提高0.2MPa。2. 外加剂防水砼（1）概念：加入适量有机或无机的外加剂，改善混凝土的性能和内部组织结构，增加砼的密实性，提高砼的抗渗能力，从而达到防水目的。（2）分类：①减水剂防水砼： 掺木质素磺酸钙、 磺酸钠盐等 （0.2~0.5% ）防水机理：减少用水量，毛细孔少；水泥分散均匀，孔径、空隙率小。②密实剂防水砼：三乙醇胺（掺量0.05%）防水机理：水化物增多，结晶变细。③引气剂防水混凝土：松香酸钠（掺量0.03%）防水机理：密闭气泡阻塞毛细孔。【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！④防水剂防水混凝土：氯化铁防水剂（掺量3%）防水机理：产生氢氧化铁、氢氧化亚铁、氢氧化铝凝胶体填充毛细孔。⑤膨胀剂防水混凝土：UEA（10~12%）、FS 防水剂（ 6~8%）、明矾石（ 15%）等防水机理：补偿收缩，防止化学收缩和干缩裂缝，混凝土密实。【注意】由于外加剂种类较多，各自的性能、效果及适用条件不尽相同，故应根据地下建筑防水结构的要求和施工条件，选择合理、有效...
