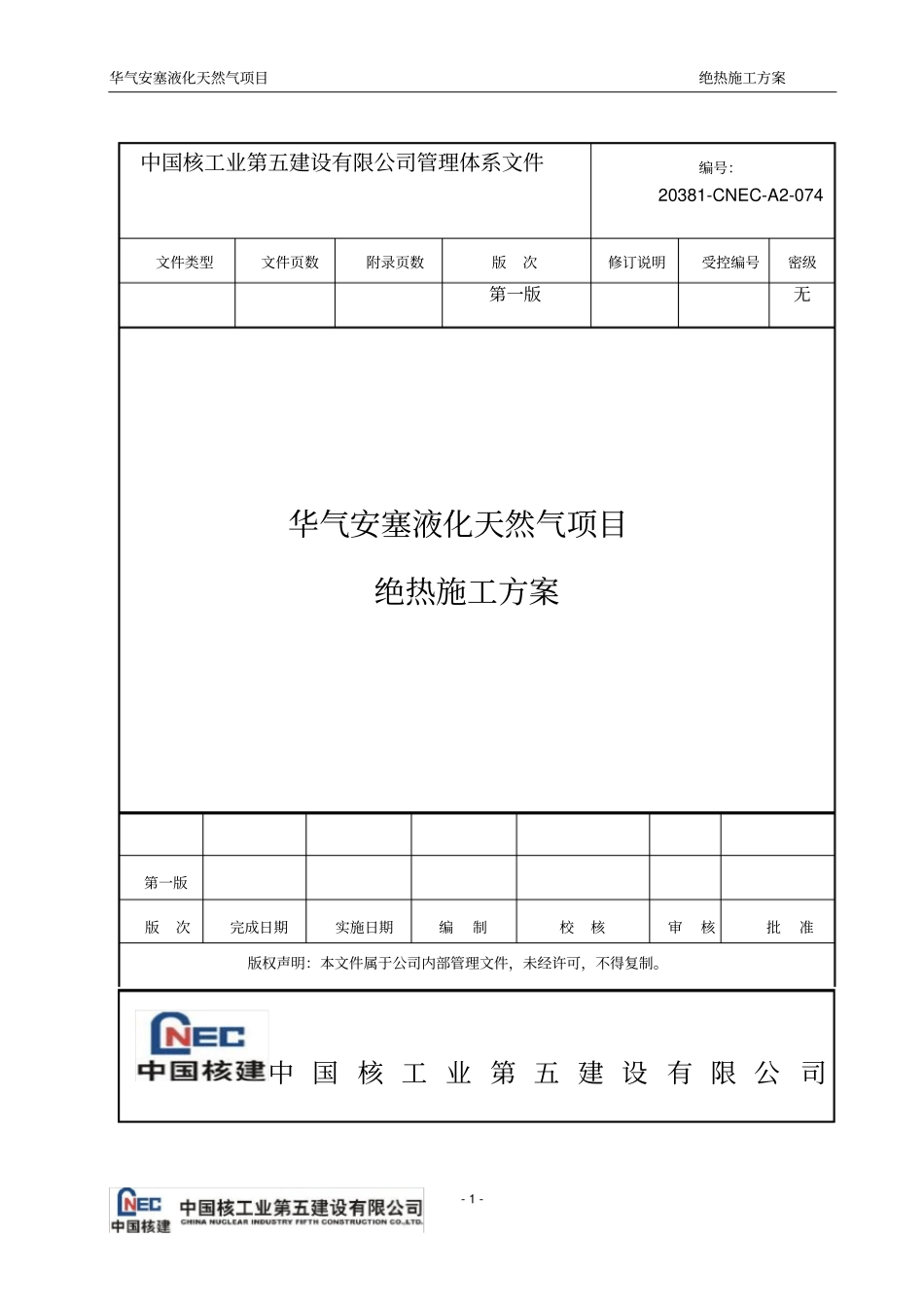

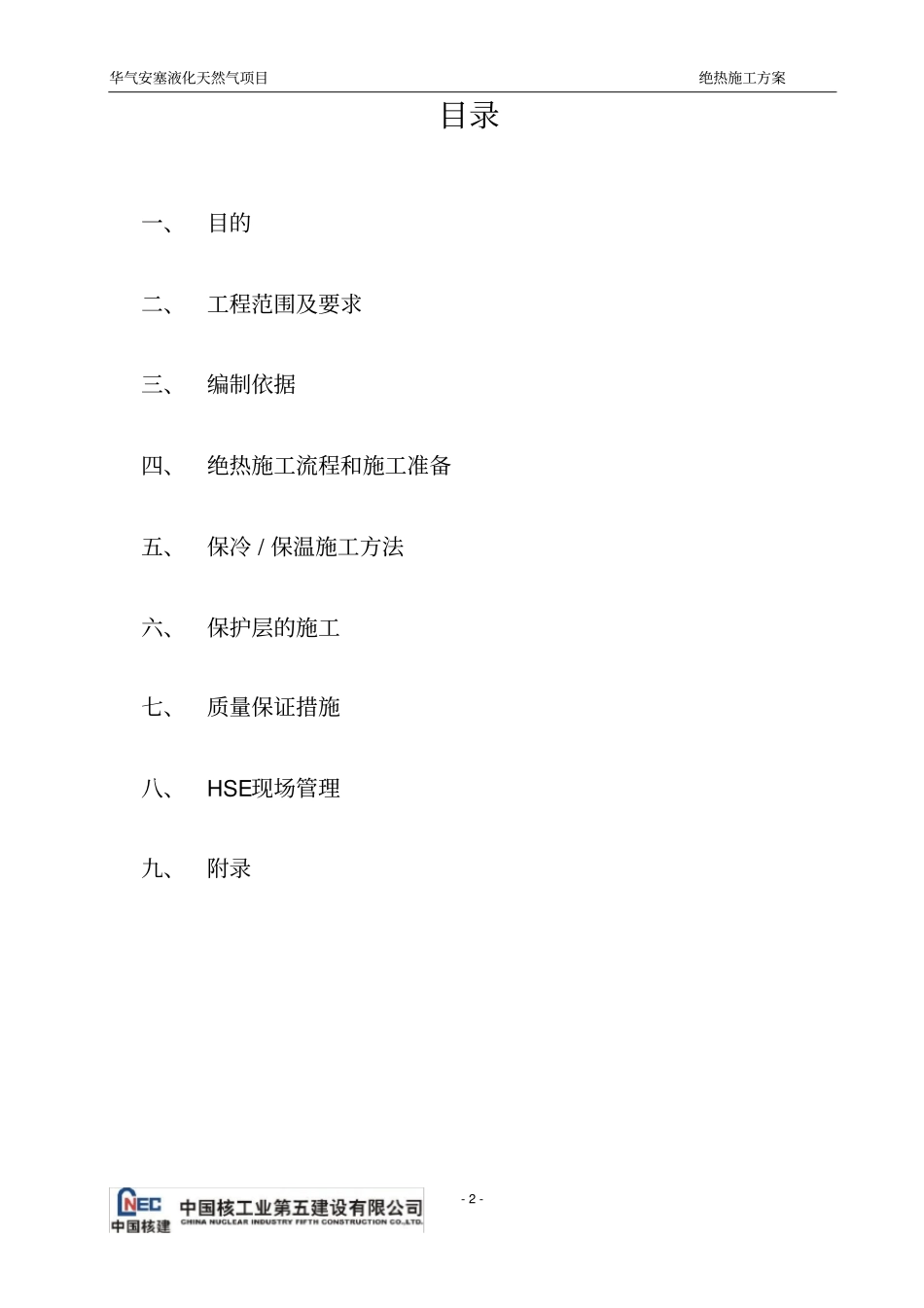

华气安塞液化天然气项目绝热施工方案- 1 - 中国核工业第五建设有限公司管理体系文件编号：20381-CNEC-A2-074 文件类型文件页数附录页数版次修订说明受控编号密级第一版无华气安塞液化天然气项目绝热施工方案第一版版次完成日期实施日期编制校核审核批准版权声明：本文件属于公司内部管理文件，未经许可，不得复制。中 国 核 工 业 第 五 建 设 有 限 公 司华气安塞液化天然气项目绝热施工方案- 2 - 目录一、目的二、工程范围及要求三、编制依据四、绝热施工流程和施工准备五、保冷 / 保温施工方法六、保护层的施工七、质量保证措施八、HSE现场管理九、附录华气安塞液化天然气项目绝热施工方案- 3 - 一、目的为了保证华气安塞液化天然气项目项目设备、管道保冷、保温工程的施工质量和工程进度要求，特编制本方案。本方案用于项目绝热工程的施工。本方案依据设计文件、相关规范、标准编制。二、工程范围及要求本方案涉及施工范围为：华气安塞液化天然气项目的设备、工艺管道和仪表的保冷保温系统的施工。本项目中隔热分为两大类：保冷和保温，在工程图、P&I 流程图和管线表中隔热的分类和符号如下：种类符号类别说明隔热材料保冷IC LNG、NG保冷PIR+泡沫玻璃IW 防结露保冷PIR+泡沫玻璃PP 保冷人身防护铁丝网保温IH 常规保温离心玻璃棉E 电伴热离心玻璃棉HP 人身防护不需要保温三、编制依据1．GB 50264 工业设备及管道绝热工程设计规范2. GB 50126 工业设备及管道绝热工程施工规范3. GB/T4272 设备及管道绝热技术通则4. GB/T8175 设备及管道保温设计导则5. SH 3010 石油化工设备和管道隔热技术规范6. GB/T17393 覆盖奥氏体不锈钢用绝热材料规范7. 设计文件《 20381-00-0000-64-161-001绝热规定》华气安塞液化天然气项目绝热施工方案- 4 - 四、绝热施工流程和施工准备1) 绝热施工流程(1) 材料采购流程框图(2) 施工程序2) 保冷施工准备不合格合格技术员按设计要求作材料预算技术员提供材料计划热保温冷设备、管工序设备、管道验收交接材料计划员汇总指定厂家进行订货采购材料保管员记录材料入厂验收或复检技术员验收入厂材料规格数量质保书合格证退货入库质保书合格证业主认可监理认可整理资料竣工之用现场施工用料发放材料员提交质保书及合格证给技术员设备、管道验收施工准备工序交接设备、 管道表面清理冷保温层安装检查验收防潮层安装保护层安装审图图纸汇审方案编制、审批施工交底油漆修补...
