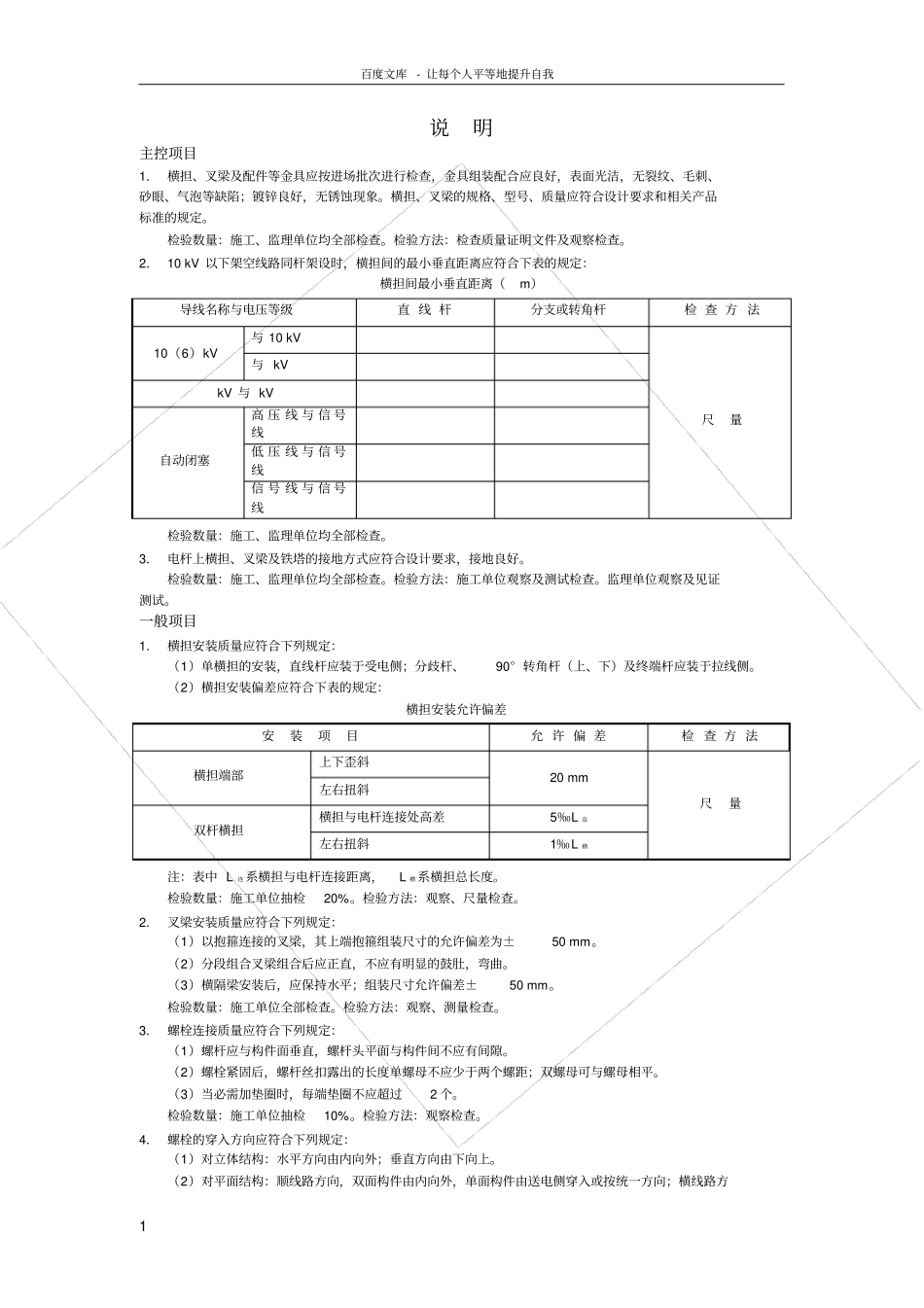

百度文库- 让每个人平等地提升自我1 说明主控项目1． 横担、叉梁及配件等金具应按进场批次进行检查，金具组装配合应良好，表面光洁，无裂纹、毛刺、砂眼、气泡等缺陷；镀锌良好，无锈蚀现象。横担、叉梁的规格、型号、质量应符合设计要求和相关产品标准的规定。检验数量：施工、监理单位均全部检查。检验方法：检查质量证明文件及观察检查。2． 10 kV 以下架空线路同杆架设时，横担间的最小垂直距离应符合下表的规定：横担间最小垂直距离（m）导线名称与电压等级直 线 杆分支或转角杆检 查 方 法10（6）kV 与 10 kV 尺量与 kV kV 与 kV 自动闭塞高 压 线 与 信 号线低 压 线 与 信 号线信 号 线 与 信 号线检验数量：施工、监理单位均全部检查。3． 电杆上横担、叉梁及铁塔的接地方式应符合设计要求，接地良好。检验数量：施工、监理单位均全部检查。检验方法：施工单位观察及测试检查。监理单位观察及见证测试。一般项目1． 横担安装质量应符合下列规定：（1）单横担的安装，直线杆应装于受电侧；分歧杆、90° 转角杆（上、下）及终端杆应装于拉线侧。（2）横担安装偏差应符合下表的规定：横担安装允许偏差安装项目允 许 偏 差检 查 方 法横担端部上下歪斜20 mm 尺量左右扭斜双杆横担横担与电杆连接处高差5‰L 连左右扭斜1‰ L 横注：表中 L 连 系横担与电杆连接距离，L 横 系横担总长度。检验数量：施工单位抽检20%。检验方法：观察、尺量检查。2． 叉梁安装质量应符合下列规定：（1）以抱箍连接的叉梁，其上端抱箍组装尺寸的允许偏差为±50 mm。（2）分段组合叉梁组合后应正直，不应有明显的鼓肚，弯曲。（3）横隔梁安装后，应保持水平；组装尺寸允许偏差±50 mm。检验数量：施工单位全部检查。检验方法：观察、测量检查。3． 螺栓连接质量应符合下列规定：（1）螺杆应与构件面垂直，螺杆头平面与构件间不应有间隙。（2）螺栓紧固后，螺杆丝扣露出的长度单螺母不应少于两个螺距；双螺母可与螺母相平。（3）当必需加垫圈时，每端垫圈不应超过2 个。检验数量：施工单位抽检10%。检验方法：观察检查。4． 螺栓的穿入方向应符合下列规定：（1）对立体结构：水平方向由内向外；垂直方向由下向上。（2）对平面结构：顺线路方向，双面构件由内向外，单面构件由送电侧穿入或按统一方向；横线路方百度文库- 让每个人平等地提升自我2 向，两侧由内向外，中间由左向右（面向受电侧）或按统...
