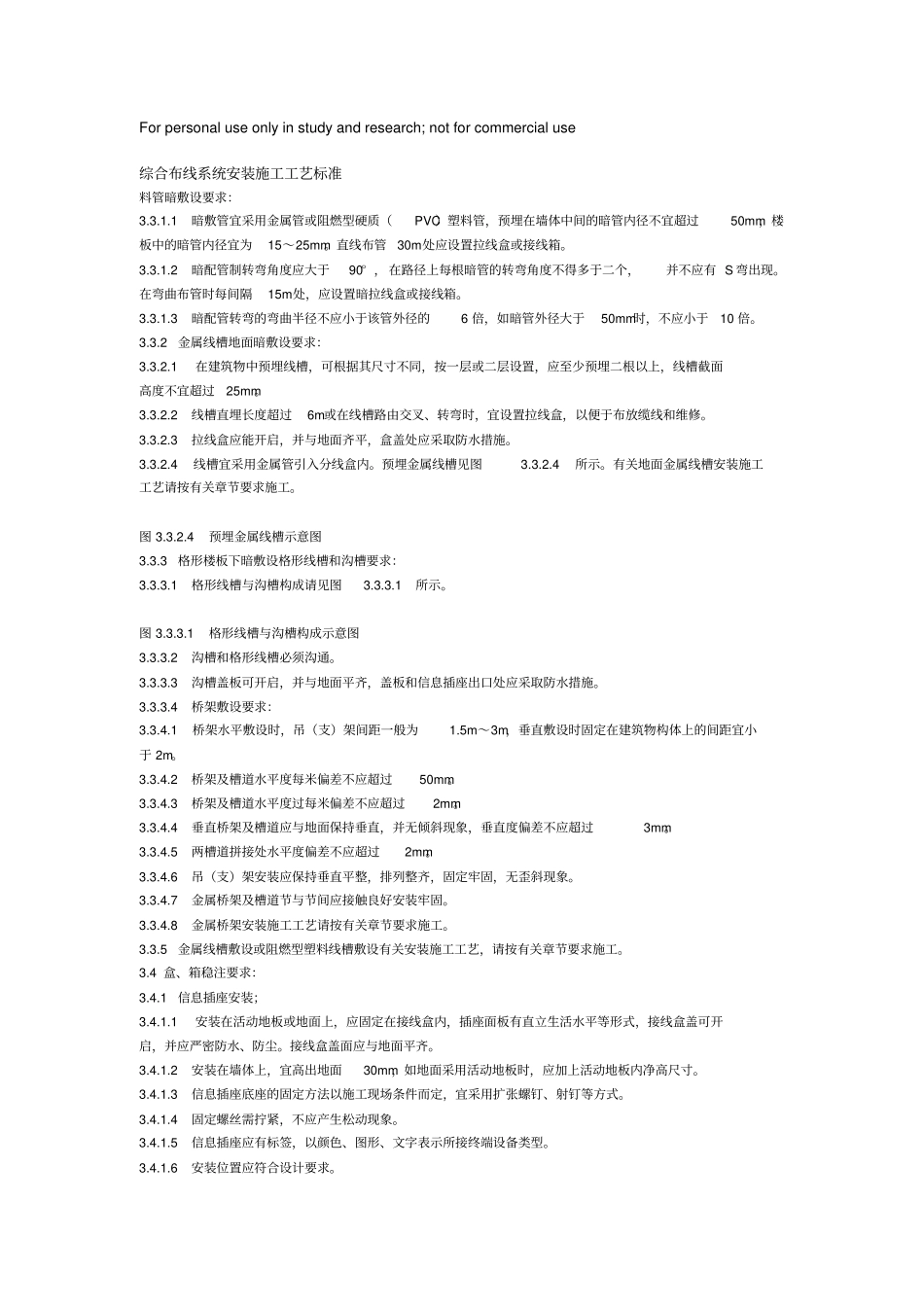

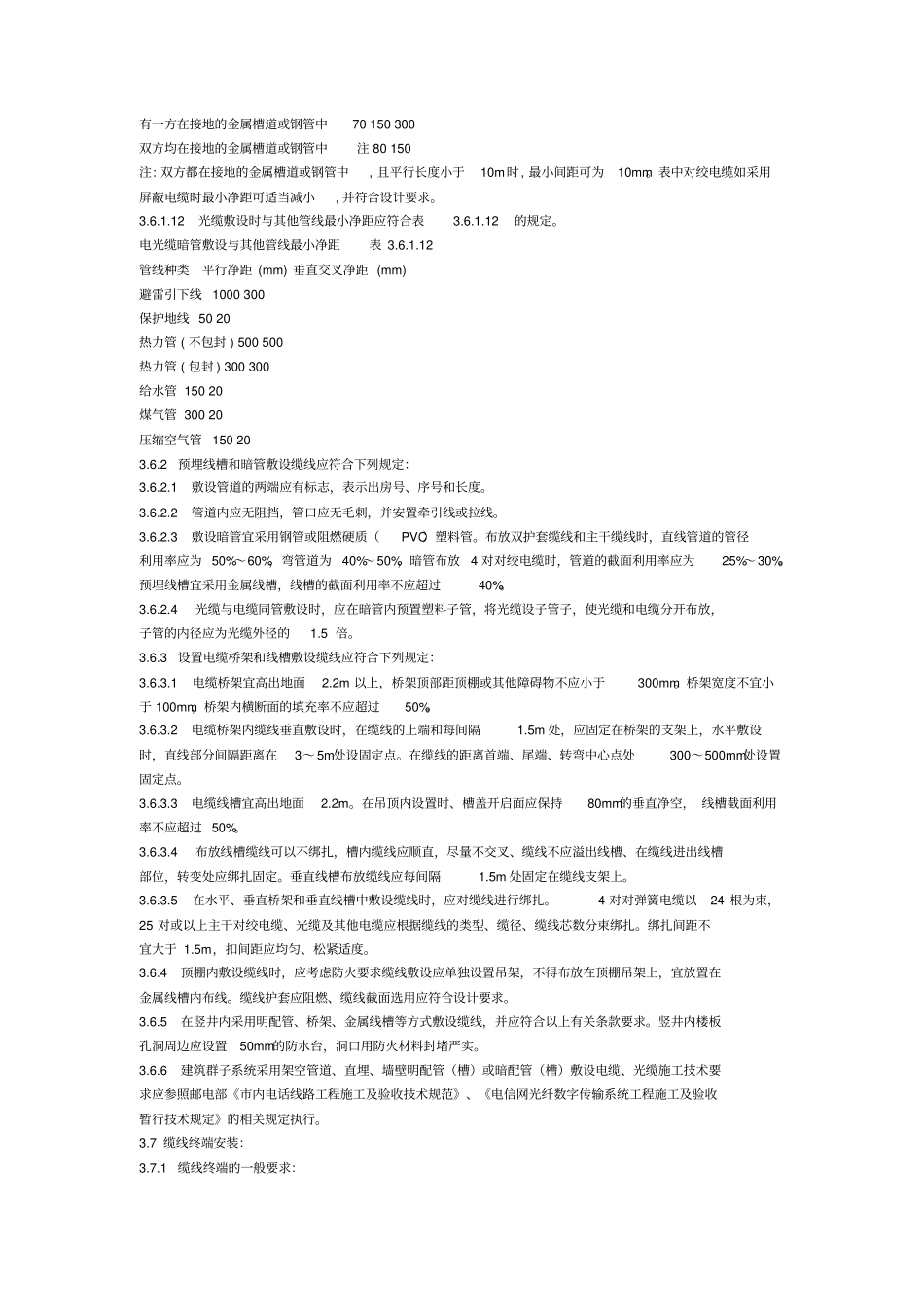

For personal use only in study and research; not for commercial use 综合布线系统安装施工工艺标准料管暗敷设要求：3.3.1.1暗敷管宜采用金属管或阻燃型硬质（PVC）塑料管，预埋在墙体中间的暗管内径不宜超过50mm，楼板中的暗管内径宜为15～25mm。直线布管30m处应设置拉线盒或接线箱。3.3.1.2暗配管制转弯角度应大于90° ， 在路径上每根暗管的转弯角度不得多于二个，并不应有 S 弯出现。在弯曲布管时每间隔15m处，应设置暗拉线盒或接线箱。3.3.1.3暗配管转弯的弯曲半径不应小于该管外径的6 倍，如暗管外径大于50mm时，不应小于10 倍。3.3.2金属线槽地面暗敷设要求：3.3.2.1在建筑物中预埋线槽，可根据其尺寸不同，按一层或二层设置，应至少预埋二根以上，线槽截面高度不宜超过25mm。3.3.2.2线槽直埋长度超过6m或在线槽路由交叉、转弯时，宜设置拉线盒，以便于布放缆线和维修。3.3.2.3拉线盒应能开启，并与地面齐平，盒盖处应采取防水措施。3.3.2.4线槽宜采用金属管引入分线盒内。预埋金属线槽见图3.3.2.4所示。有关地面金属线槽安装施工工艺请按有关章节要求施工。图 3.3.2.4预埋金属线槽示意图3.3.3格形楼板下暗敷设格形线槽和沟槽要求：3.3.3.1格形线槽与沟槽构成请见图3.3.3.1所示。图 3.3.3.1格形线槽与沟槽构成示意图3.3.3.2沟槽和格形线槽必须沟通。3.3.3.3沟槽盖板可开启，并与地面平齐，盖板和信息插座出口处应采取防水措施。3.3.3.4桥架敷设要求：3.3.4.1桥架水平敷设时，吊（支）架间距一般为1.5m～3m，垂直敷设时固定在建筑物构体上的间距宜小于 2m。3.3.4.2桥架及槽道水平度每米偏差不应超过50mm。3.3.4.3桥架及槽道水平度过每米偏差不应超过2mm。3.3.4.4垂直桥架及槽道应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm。3.3.4.5两槽道拼接处水平度偏差不应超过2mm。3.3.4.6吊（支）架安装应保持垂直平整，排列整齐，固定牢固，无歪斜现象。3.3.4.7金属桥架及槽道节与节间应接触良好安装牢固。3.3.4.8金属桥架安装施工工艺请按有关章节要求施工。3.3.5金属线槽敷设或阻燃型塑料线槽敷设有关安装施工工艺，请按有关章节要求施工。3.4 盒、箱稳注要求：3.4.1信息插座安装；3.4.1.1安装在活动地板或地面上，应固定在接线盒内，插座面板有直立生活水平等形式，接线盒盖可开启，并应严密防水、防尘。接线盒盖面应与地面平齐。3.4.1.2安装在墙体上，宜高出地面30mm，如地面采用活动地板时，应加上活动地板...
