综合布线施工方案

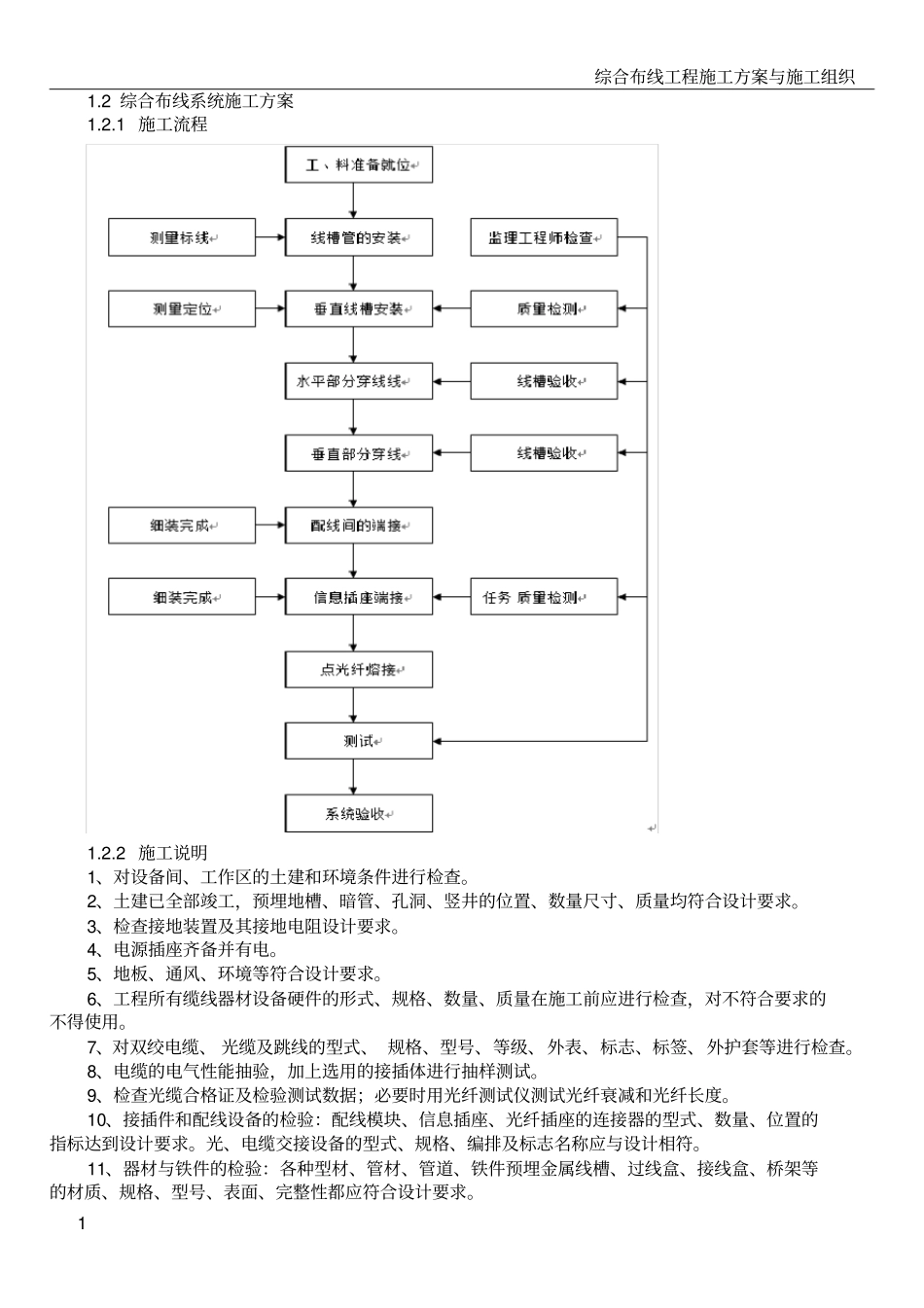

综合布线工程施工方案与施工组织11.2 综合布线系统施工方案1.2.1 施工流程1.2.2 施工说明1、对设备间、工作区的土建和环境条件进行检查。2、土建已全部竣工，预埋地槽、暗管、孔洞、竖井的位置、数量尺寸、质量均符合设计要求。3、检查接地装置及其接地电阻设计要求。4、电源插座齐备并有电。5、地板、通风、环境等符合设计要求。6、工程所有缆线器材设备硬件的形式、规格、数量、质量在施工前应进行检查，对不符合要求的不得使用。7、对双绞电缆、 光缆及跳线的型式、 规格、型号、等级、外表、标志、标签、外护套等进行检查。8、电缆的电气性能抽验，加上选用的接插体进行抽样测试。9、检查光缆合格证及检验测试数据；必要时用光纤测试仪测试光纤衰减和光纤长度。10、接插件和配线设备的检验：配线模块、信息插座、光纤插座的连接器的型式、数量、位置的指标达到设计要求。光、电缆交接设备的型式、规格、编排及标志名称应与设计相符。11、器材与铁件的检验：各种型材、管材、管道、铁件预埋金属线槽、过线盒、接线盒、桥架等的材质、规格、型号、表面、完整性都应符合设计要求。综合布线工程施工方案与施工组织21.2.3 设备选择（施工机械设备）1、煨管器、液压煨管器、液压开孔器、压力案子、套丝机、套管机；2、手锤、錾子、钢锯、扁锉、圆锉、活扳手、鱼尾钳；3、铅笔、皮尺、水平尺、线坠、灰铲、水壶、油桶、油刷、粉线袋等；4、手电钻、台钻、钻头、射钉枪、拉柳枪、工具袋、工具箱、高凳等；5、测试仪表和设备、万用表、摇表、光时域反射仪、噪声测试仪、场强测试仪、电桥、网络分析仪，线路通断器等。1.2.4 材料投入1、建筑群、垂直干线子系统尾纤，跳线，光纤接头盒、终端盒、配线箱、交接箱，光纤收发器、分路器、耦合器，光纤连接器（ ST、SC、FC、LC等形式），光纤配线架；架空施工用钢缆及金具，地埋施工用管材等。2、设备间、管理、垂直干线、水平子系统包括：机柜、配线箱、网络配线架、110 配线架、路由器、网络交换机、程控交换机、网线、大对数电缆、跳线、 RJ45头、RJ11头、理线器、线标、电源插线板、桥架、线槽、线管及管件、塑料扎带、螺钉、膨胀螺栓、塑料胀塞等。3、工作区子系统包括：墙装底盒、地面底盒、墙装面板、地插面板、RJ45模块、 RJ11模块。1.2.5 保障措施根据佛山市妇女儿童医院工程特点推行全面质量管理制度，拟定各项工作的全管计划并付诸实施，在施工各阶段做到有组织、有制度、有各种数据，...
