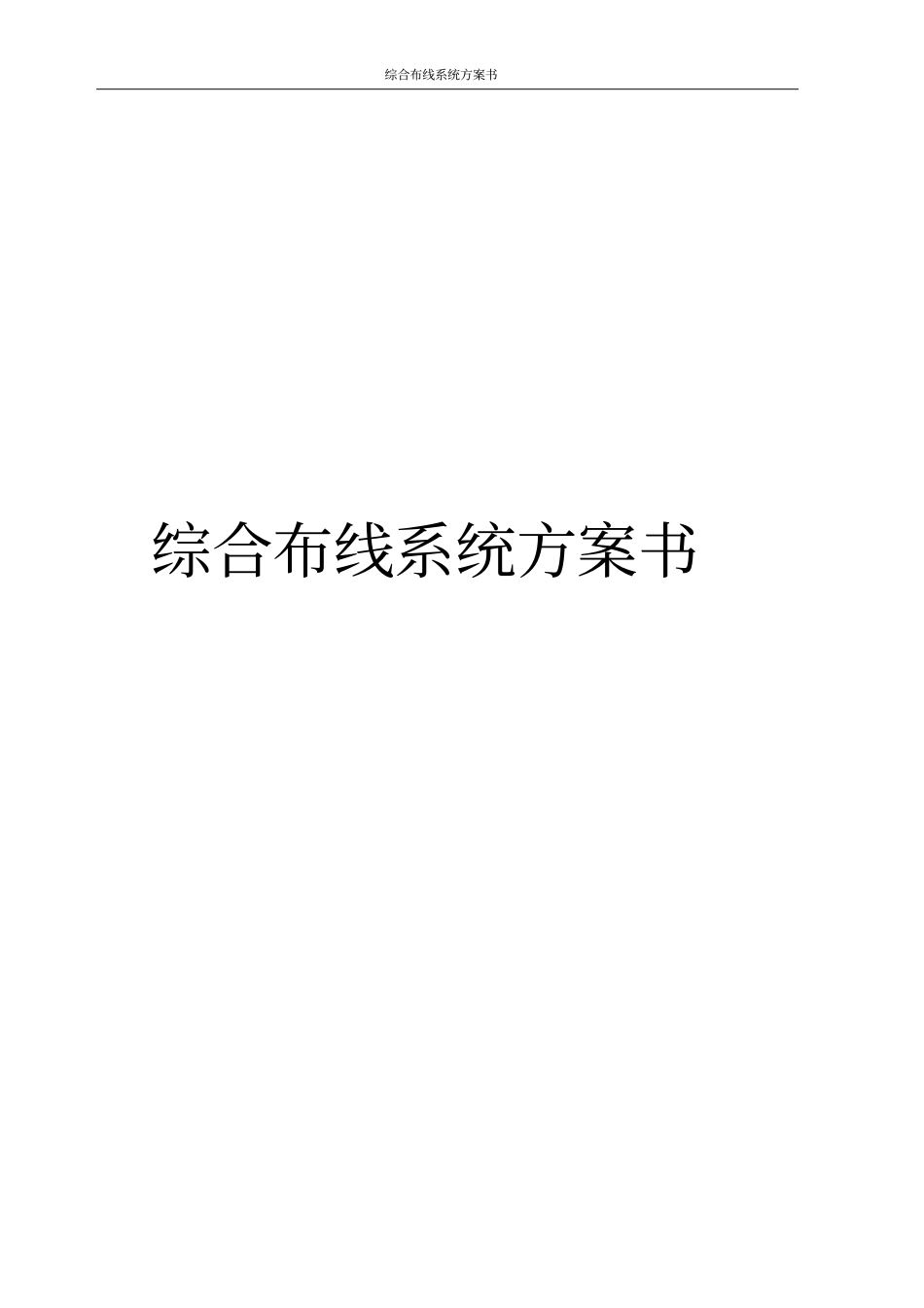

综合布线系统方案书

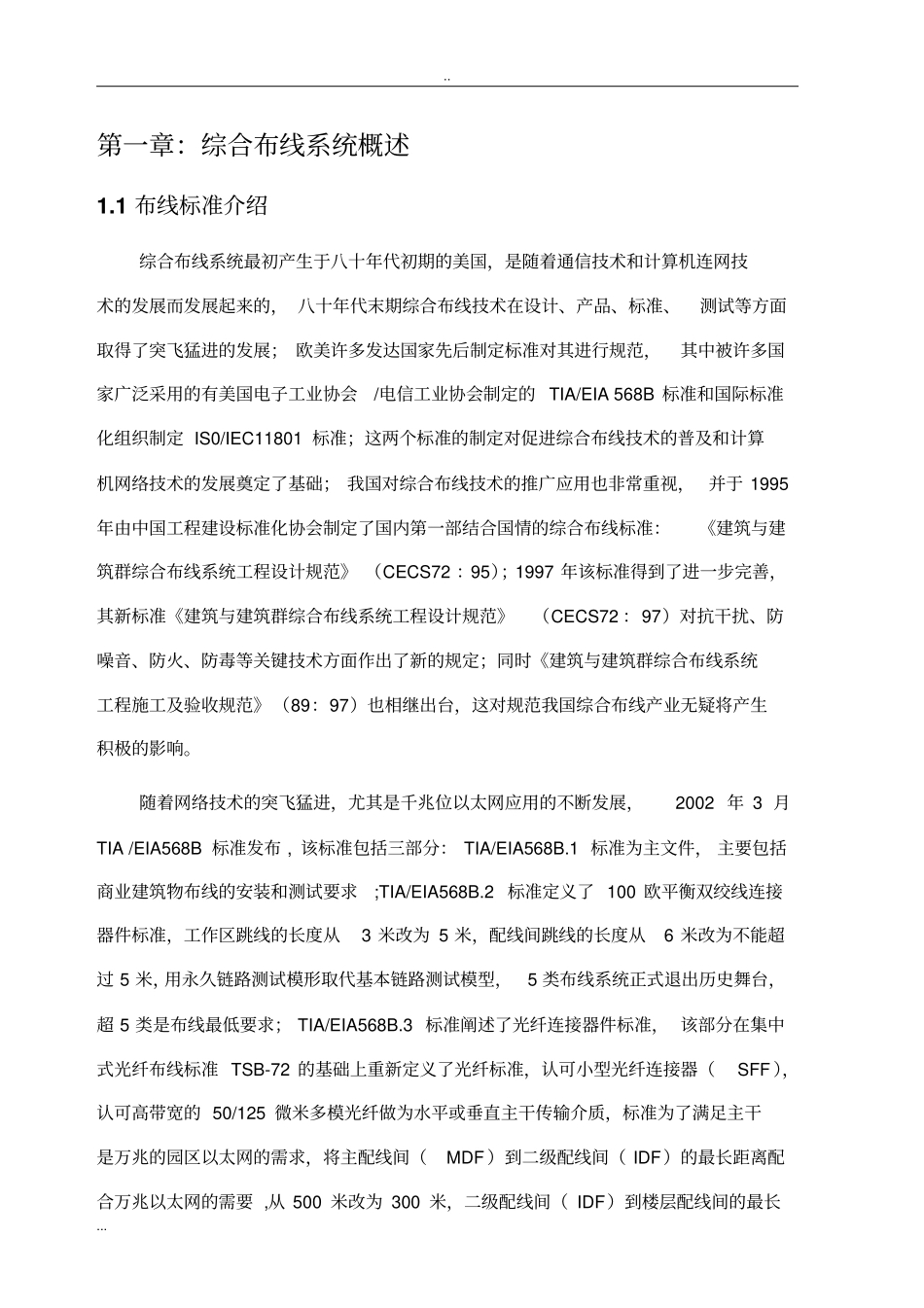

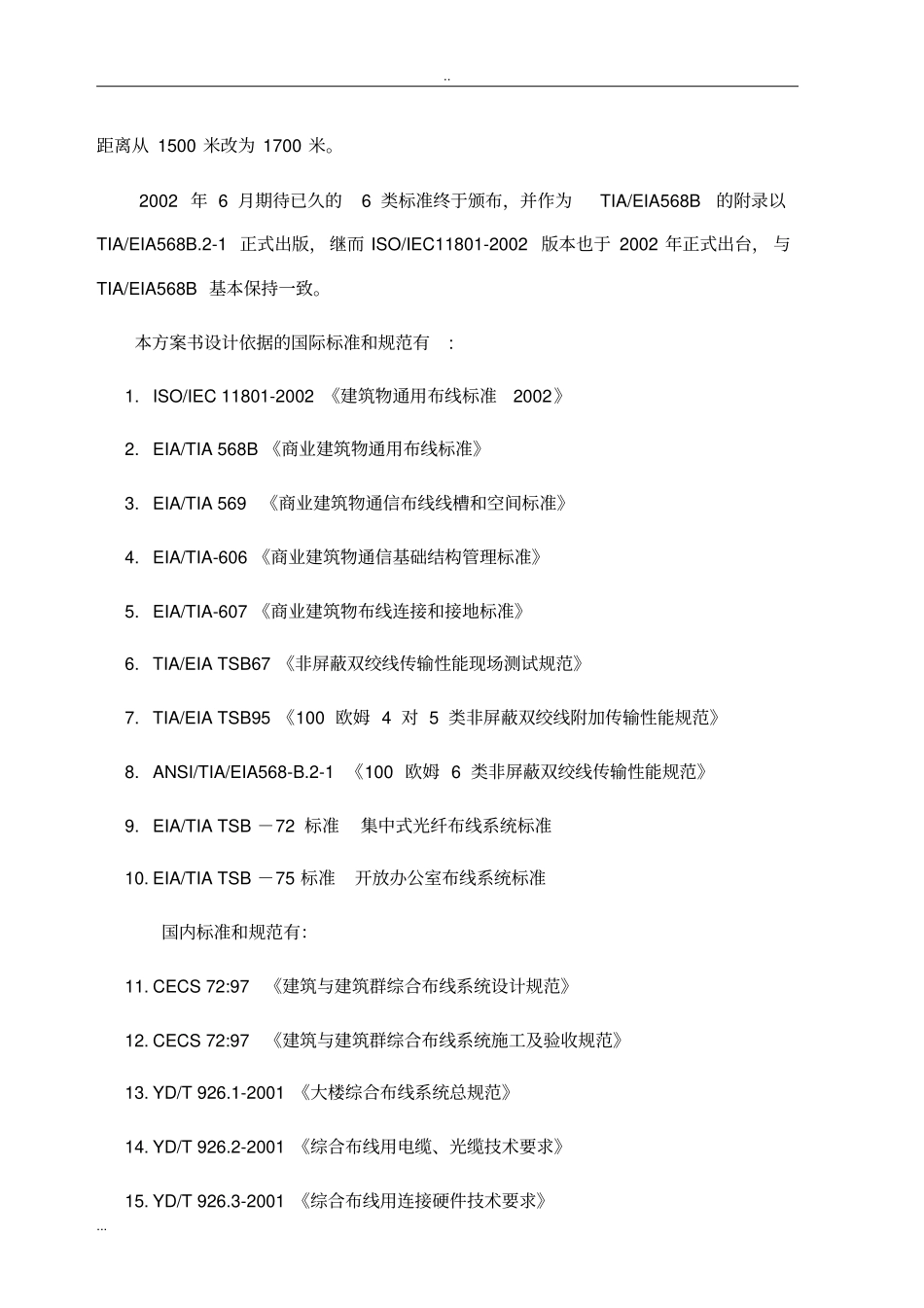

综合布线系统方案书综合布线系统方案书.. ... 第一章：综合布线系统概述1.1 布线标准介绍综合布线系统最初产生于八十年代初期的美国，是随着通信技术和计算机连网技术的发展而发展起来的， 八十年代末期综合布线技术在设计、产品、标准、测试等方面取得了突飞猛进的发展； 欧美许多发达国家先后制定标准对其进行规范，其中被许多国家广泛采用的有美国电子工业协会/电信工业协会制定的 TIA/EIA 568B 标准和国际标准化组织制定 IS0/IEC11801 标准；这两个标准的制定对促进综合布线技术的普及和计算机网络技术的发展奠定了基础； 我国对综合布线技术的推广应用也非常重视， 并于 1995年由中国工程建设标准化协会制定了国内第一部结合国情的综合布线标准：《建筑与建筑群综合布线系统工程设计规范》 （CECS72 ：95）；1997 年该标准得到了进一步完善，其新标准《建筑与建筑群综合布线系统工程设计规范》（CECS72 ：97）对抗干扰、防噪音、防火、防毒等关键技术方面作出了新的规定；同时《建筑与建筑群综合布线系统工程施工及验收规范》（89：97）也相继出台，这对规范我国综合布线产业无疑将产生积极的影响。随着网络技术的突飞猛进，尤其是千兆位以太网应用的不断发展，2002 年 3 月TIA /EIA568B 标准发布 , 该标准包括三部分： TIA/EIA568B.1 标准为主文件， 主要包括商业建筑物布线的安装和测试要求;TIA/EIA568B.2 标准定义了 100 欧平衡双绞线连接器件标准，工作区跳线的长度从3 米改为 5 米，配线间跳线的长度从6 米改为不能超过 5 米，用永久链路测试模形取代基本链路测试模型，5 类布线系统正式退出历史舞台，超 5 类是布线最低要求； TIA/EIA568B.3 标准阐述了光纤连接器件标准， 该部分在集中式光纤布线标准 TSB-72 的基础上重新定义了光纤标准，认可小型光纤连接器（SFF ），认可高带宽的 50/125 微米多模光纤做为水平或垂直主干传输介质，标准为了满足主干是万兆的园区以太网的需求，将主配线间（MDF ）到二级配线间（ IDF）的最长距离配合万兆以太网的需要 ,从 500 米改为 300 米，二级配线间（ IDF）到楼层配线间的最长.. ... 距离从 1500 米改为 1700 米。2002 年 6 月期待已久的6 类标准终于颁布，并作为TIA/EIA568B的附录以TIA/EIA568B.2-1 正式出版， 继而 ISO/IEC11801-2002 版本也于 2002 年正式出台， 与TIA/EIA568B 基本保持一致。本方案书设计依据的...
