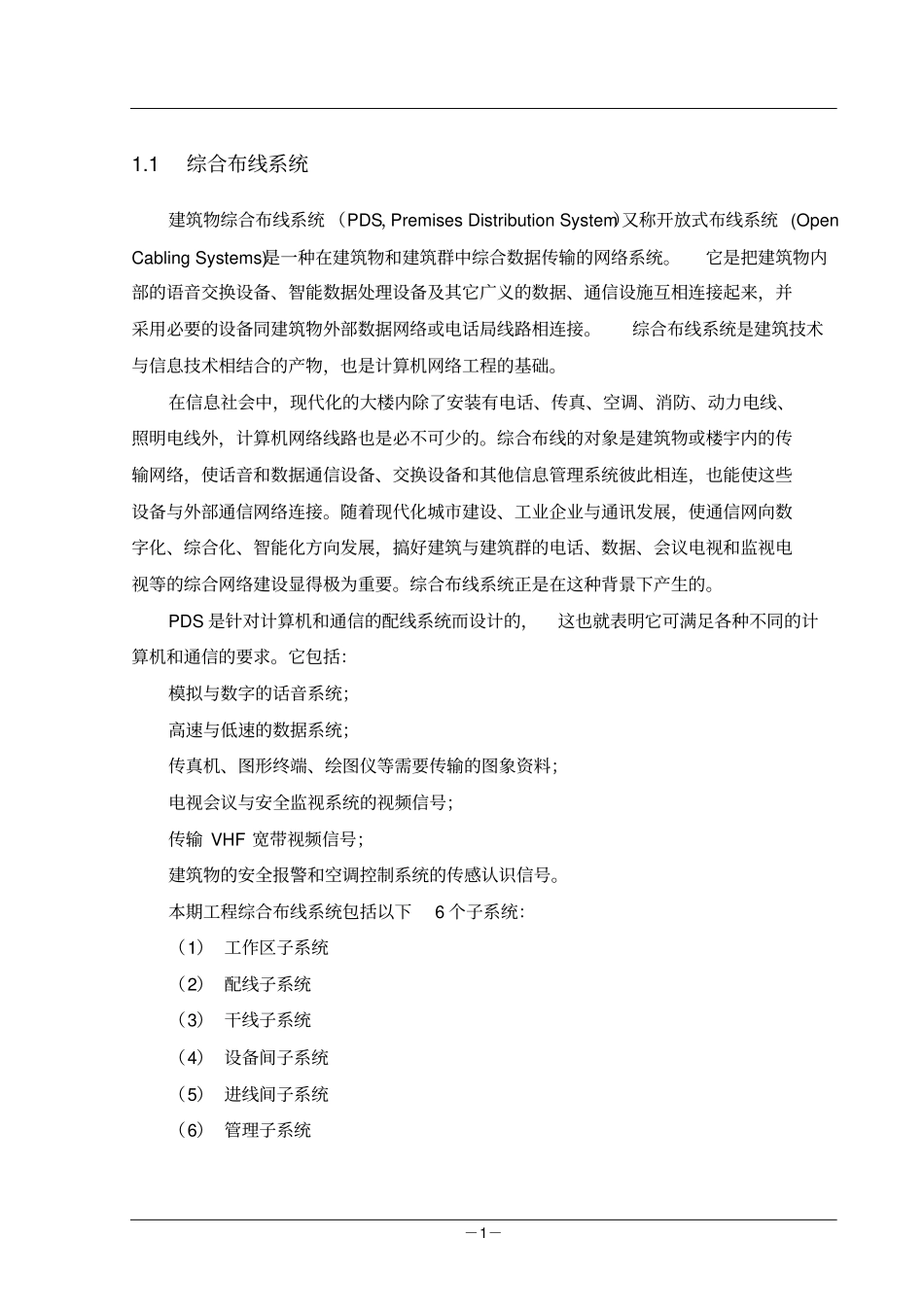

－1－1.1 综合布线系统建筑物综合布线系统 （PDS，Premises Distribution System）又称开放式布线系统 (Open Cabling Systems)是一种在建筑物和建筑群中综合数据传输的网络系统。它是把建筑物内部的语音交换设备、智能数据处理设备及其它广义的数据、通信设施互相连接起来，并采用必要的设备同建筑物外部数据网络或电话局线路相连接。综合布线系统是建筑技术与信息技术相结合的产物，也是计算机网络工程的基础。在信息社会中，现代化的大楼内除了安装有电话、传真、空调、消防、动力电线、照明电线外，计算机网络线路也是必不可少的。综合布线的对象是建筑物或楼宇内的传输网络，使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，也能使这些设备与外部通信网络连接。随着现代化城市建设、工业企业与通讯发展，使通信网向数字化、综合化、智能化方向发展，搞好建筑与建筑群的电话、数据、会议电视和监视电视等的综合网络建设显得极为重要。综合布线系统正是在这种背景下产生的。PDS 是针对计算机和通信的配线系统而设计的，这也就表明它可满足各种不同的计算机和通信的要求。它包括：模拟与数字的话音系统；高速与低速的数据系统；传真机、图形终端、绘图仪等需要传输的图象资料；电视会议与安全监视系统的视频信号；传输 VHF 宽带视频信号；建筑物的安全报警和空调控制系统的传感认识信号。本期工程综合布线系统包括以下6 个子系统：（1） 工作区子系统（2） 配线子系统（3） 干线子系统（4） 设备间子系统（5） 进线间子系统（6） 管理子系统－2－1.1.1 工作区子系统工作区子系统由终端设备连接到信息插座的连线组成。工作区子系统结构图如下图所示：图 4.1-1 工作区子系统结构图根据 ** 实际情况，本设计采用三种信息点布设方式：在领导办公室、会议室采用地埋式安装和桌面嵌入式安装；在办公室信息插座采用办公隔断上安装；墙面信息插座采用墙壁式安装。三种安装插座安装方式按使用功能分别安装相应的六类模块，能提供标准的 RJ-45 接口。可接电话、计算机、传真机等，所有墙上型信息插座均距地300mm；所有地面信息插座距强电插座中心距不小于200mm。为了便于办公设备使用，请建筑专业考虑在每个信息插座附近应配备220V 电源插座一组。为满足 ** 对网络应用和发展的需求，综合布线系统采用六类非屏蔽布线产品。系统采用模块化设计，配置灵活，更改方便，具有故障隔离功能，某个插座的损坏及修复不影响整...
