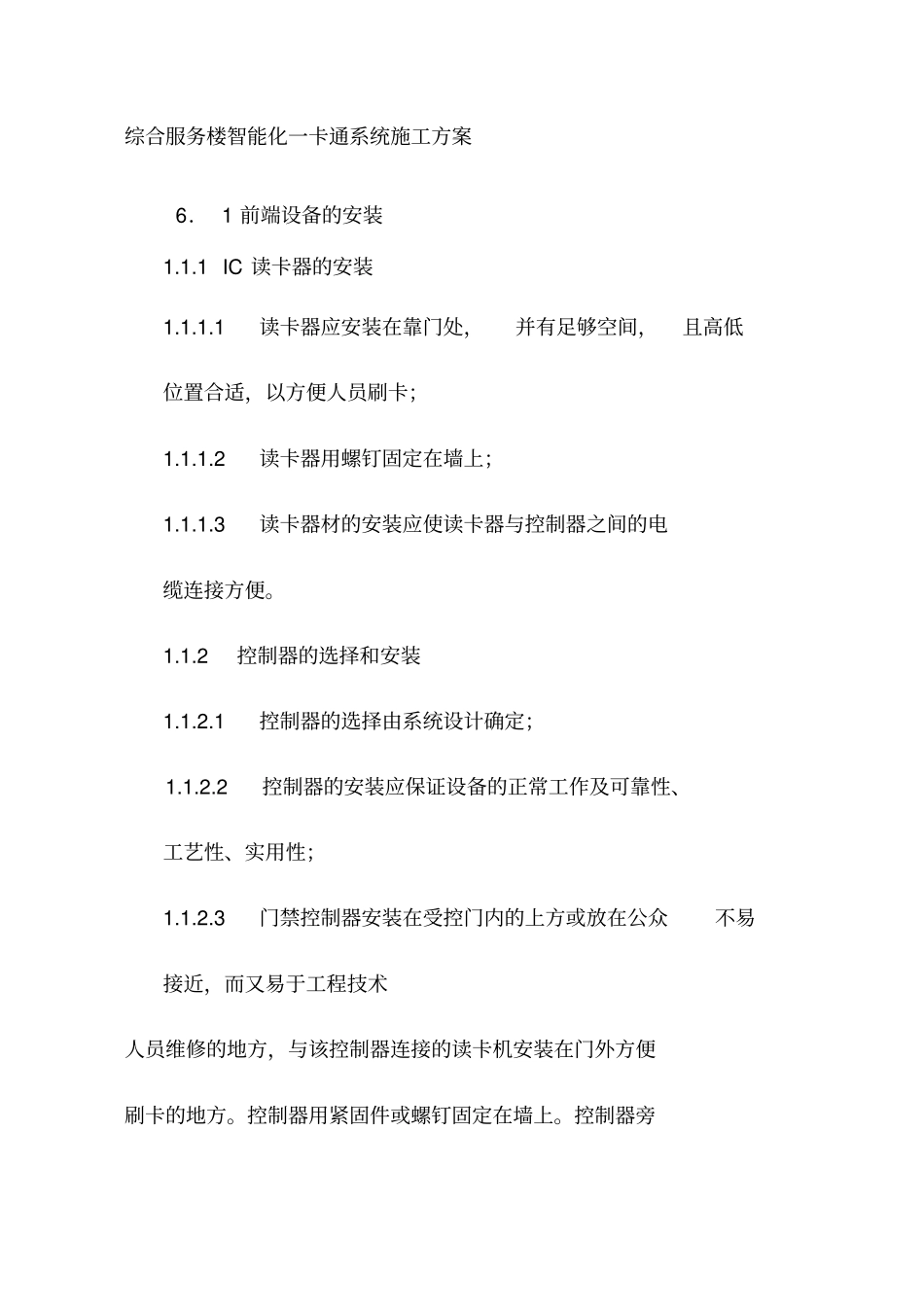

综合服务楼智能化一卡通系统施工方案

综合服务楼智能化一卡通系统施工方案6． 1 前端设备的安装1.1.1 IC 读卡器的安装1.1.1.1 读卡器应安装在靠门处，并有足够空间，且高低位置合适，以方便人员刷卡；1.1.1.2 读卡器用螺钉固定在墙上；1.1.1.3 读卡器材的安装应使读卡器与控制器之间的电缆连接方便。1.1.2 控制器的选择和安装1.1.2.1 控制器的选择由系统设计确定；1.1.2.2 控制器的安装应保证设备的正常工作及可靠性、工艺性、实用性；1.1.2.3 门禁控制器安装在受控门内的上方或放在公众不易接近，而又易于工程技术人员维修的地方，与该控制器连接的读卡机安装在门外方便刷卡的地方。控制器用紧固件或螺钉固定在墙上。控制器旁应有交流电源插座。出门按钮安装在门内距地1.2 米。1.1.2.4 控制器与各部件的连线※控制器与读卡机之间的信号线采用0.5mm 2 或以上规格的带护套的铜芯屏蔽导线联接，最长距离不应超过100M ；※控制器与键盘间的信号线采用0.5mm 2 或以上规格的带护套的铜芯屏蔽导线联接，最长距离不应超过5M；※系统主控制器至各现场控制器之间、现场控制器至各读卡器之间应采用屏蔽双绞线缆；※不应出现两条线缆焊接连通的情况，信号线如超过距离时，必须通过转换器进行连接；※所有线缆必须穿管或经桥架敷设，主干线可通过金属桥架敷设，支线采用金属管敷设到位，两接口端用86mrt K86mm 方盒作出线口。1.1.2.5 安装控制器时必须注意控制器对电锁的驱动能力，当驱动能力低时，必须选配辅助电源。1.1.3 电磁锁的安装启，符合消防对门锁的要求；1.132 锁具的安装应按产品更新换代说明书要求安装1.2 门禁系统的调试1.2.1 硬件调试门禁系统硬件调试流程如下图所示：1.2.2 门禁控制器调试1.131 利用电磁铁通电产生磁吸力的原理制成断电开122.1 联接控制器、读卡机、锁及附件122.2 控制器进行初始化。1.2.2.3 对设置房间号。1.2.2.4 登陆 /删除一张用户卡1.2.2.5 判别门禁工作是否正常1.2.3 系统功能调试门禁系统调试流程如下图所示：1.2.3.1 按系统设计功能对系统功能进行逐项调试1.2.3.2 控制器工作状态设置系统对控制器的工作状态进行多中设置，^ 口：门状态、开门方式（ 读卡、或读卡+密码等 ） 等。通过系统操作直接发送指令开门。1.2.3.3 联动功能调试（ 与消防报警系统的联动）门禁系统中每一道受控的门禁控制器均能接受系统软件的指令，无须读卡而可开锁或闭锁。当火灾发生时，出入口控制系统能够在工作站的屏幕上显示该区的分布...
