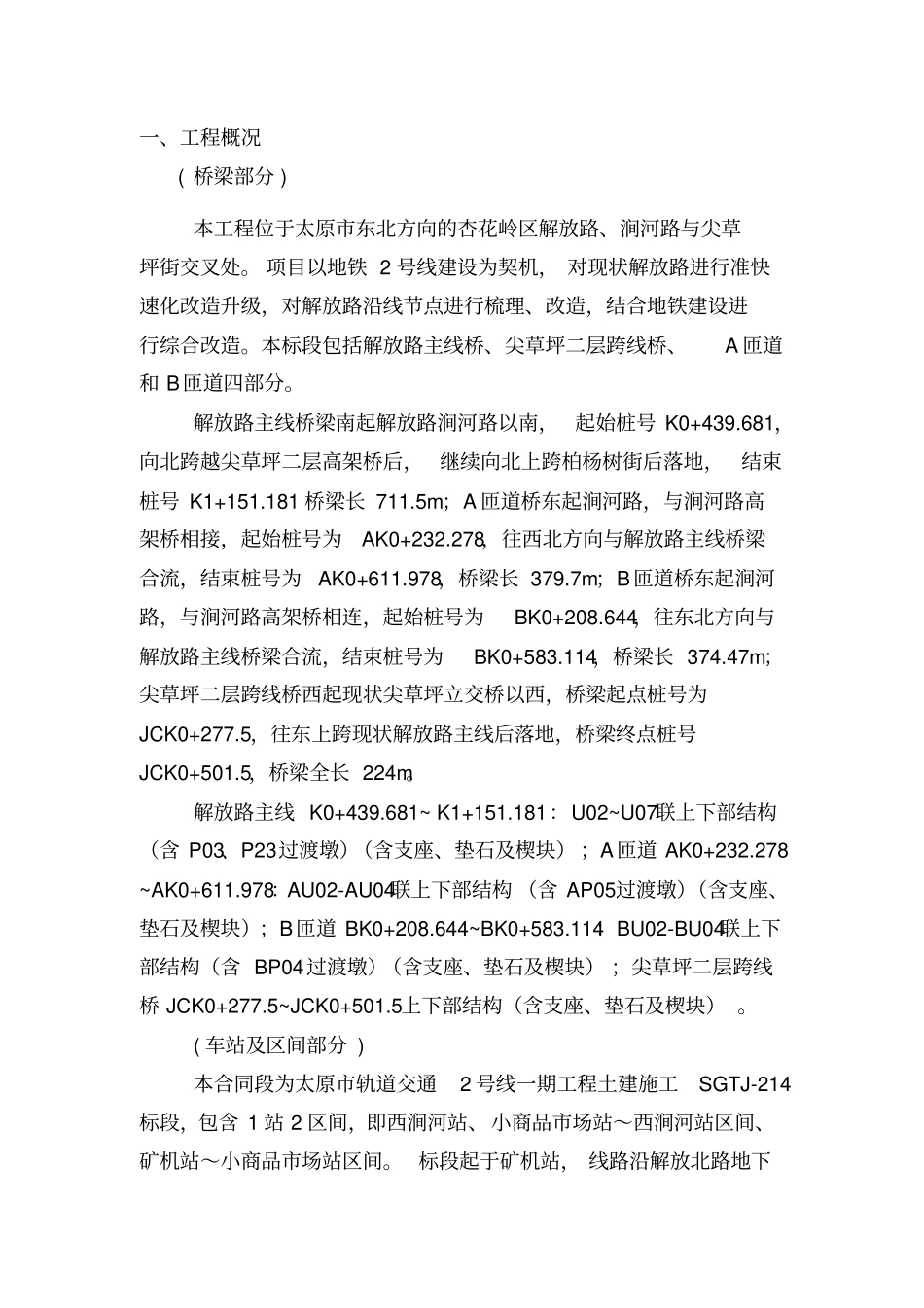

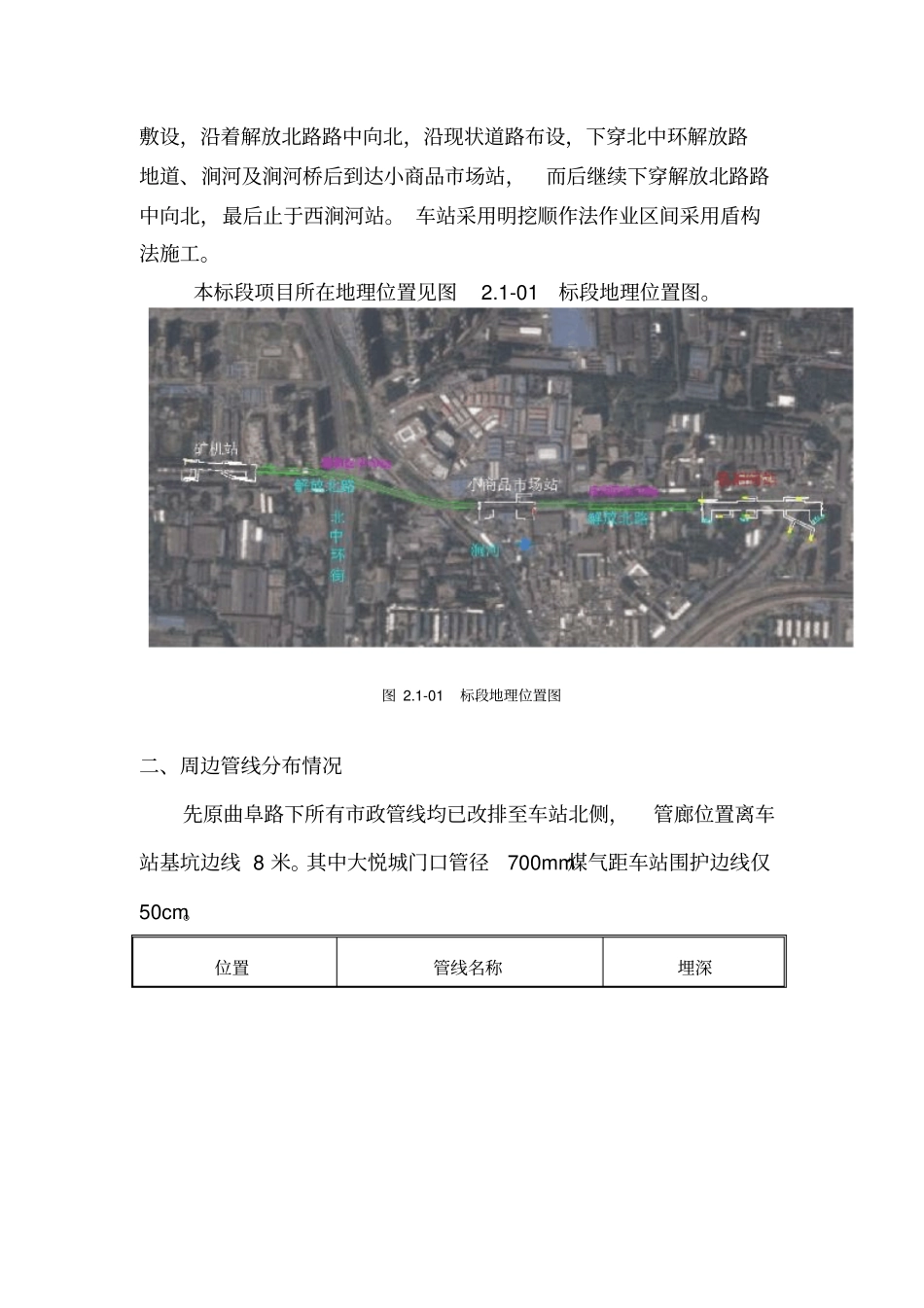

轨道交通 2 号线 14 标管线施工保护方案中铁隆工程集团有限公司2011 年 11 月一、工程概况 ( 桥梁部分 ) 本工程位于太原市东北方向的杏花岭区解放路、涧河路与尖草坪街交叉处。 项目以地铁 2 号线建设为契机， 对现状解放路进行准快速化改造升级，对解放路沿线节点进行梳理、改造，结合地铁建设进行综合改造。本标段包括解放路主线桥、尖草坪二层跨线桥、A 匝道和 B匝道四部分。解放路主线桥梁南起解放路涧河路以南，起始桩号 K0+439.681，向北跨越尖草坪二层高架桥后，继续向北上跨柏杨树街后落地，结束桩号 K1+151.181 桥梁长 711.5m；A 匝道桥东起涧河路，与涧河路高架桥相接，起始桩号为AK0+232.278，往西北方向与解放路主线桥梁合流，结束桩号为AK0+611.978，桥梁长 379.7m；B匝道桥东起涧河路，与涧河路高架桥相连，起始桩号为BK0+208.644，往东北方向与解放路主线桥梁合流，结束桩号为BK0+583.114，桥梁长 374.47m；尖草坪二层跨线桥西起现状尖草坪立交桥以西，桥梁起点桩号为JCK0+277.5，往东上跨现状解放路主线后落地，桥梁终点桩号JCK0+501.5，桥梁全长 224m。解放路主线 K0+439.681~ K1+151.181：U02~U07联上下部结构（含 P03、P23过渡墩）（含支座、垫石及楔块） ；A匝道 AK0+232.278 ~AK0+611.978：AU02-AU04联上下部结构 （含 AP05过渡墩）（含支座、垫石及楔块）；B匝道 BK0+208.644~BK0+583.114：BU02-BU04联上下部结构（含 BP04过渡墩）（含支座、垫石及楔块） ；尖草坪二层跨线桥 JCK0+277.5~JCK0+501.5上下部结构（含支座、垫石及楔块） 。( 车站及区间部分 ) 本合同段为太原市轨道交通2 号线一期工程土建施工SGTJ-214标段，包含 1 站 2 区间，即西涧河站、小商品市场站～西涧河站区间、矿机站～小商品市场站区间。 标段起于矿机站， 线路沿解放北路地下敷设，沿着解放北路路中向北，沿现状道路布设，下穿北中环解放路地道、涧河及涧河桥后到达小商品市场站，而后继续下穿解放北路路中向北，最后止于西涧河站。 车站采用明挖顺作法作业区间采用盾构法施工。本标段项目所在地理位置见图2.1-01 标段地理位置图。图 2.1-01 标段地理位置图二、周边管线分布情况先原曲阜路下所有市政管线均已改排至车站北侧，管廊位置离车站基坑边线 8 米。其中大悦城门口管径700mm煤气距车站围护边线仅50cm。位置管线名称埋深曲阜路1、管径 300mm上水 1 根2、电话 12 孔3、电话 12 ...
