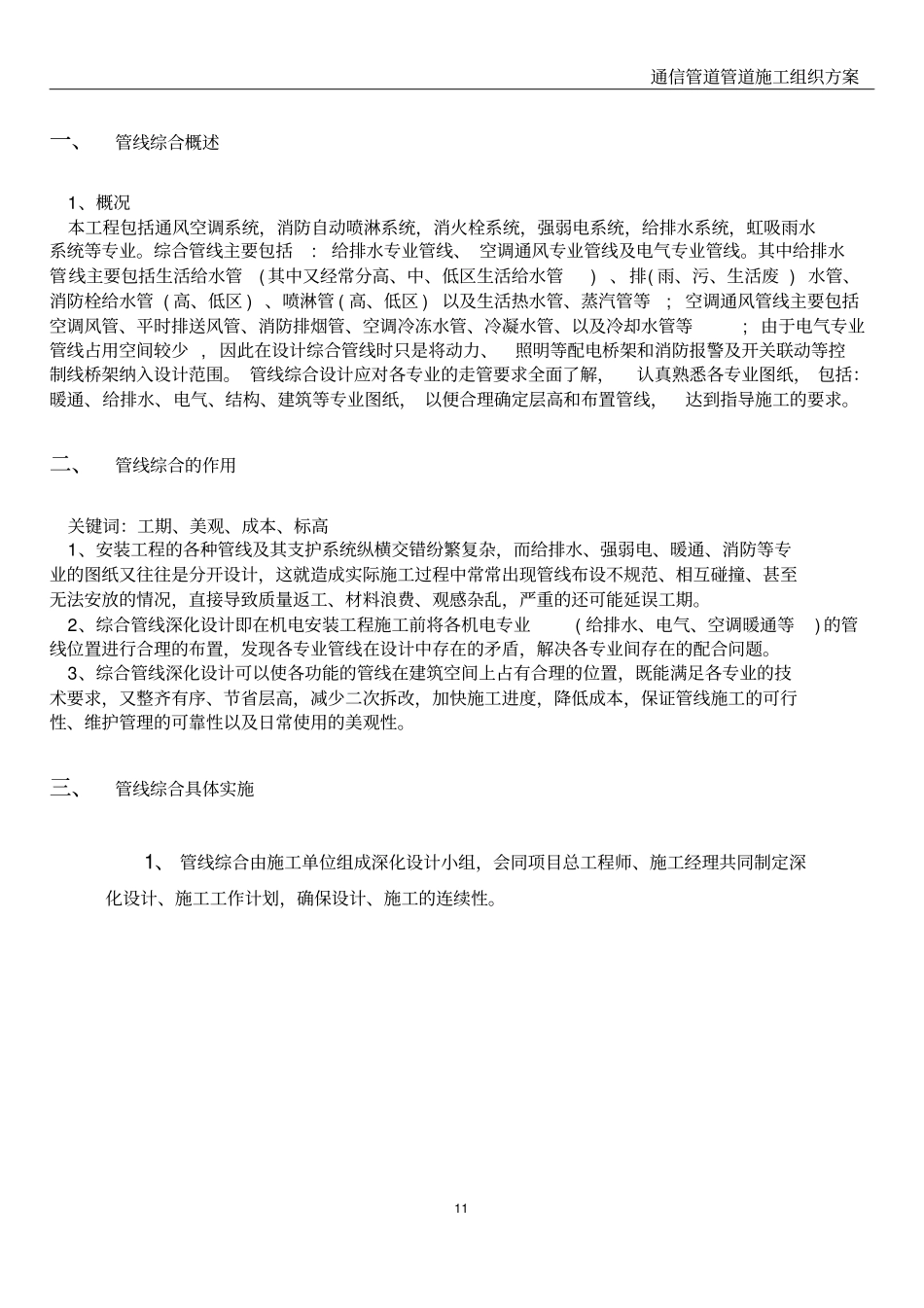

通信管道管道施工组织方案11 一、管线综合概述1、概况本工程包括通风空调系统，消防自动喷淋系统，消火栓系统，强弱电系统，给排水系统，虹吸雨水系统等专业。综合管线主要包括: 给排水专业管线、 空调通风专业管线及电气专业管线。其中给排水管线主要包括生活给水管( 其中又经常分高、中、低区生活给水管) 、排( 雨、污、生活废 ) 水管、消防栓给水管 ( 高、低区 ) 、喷淋管 ( 高、低区 ) 以及生活热水管、蒸汽管等; 空调通风管线主要包括空调风管、平时排送风管、消防排烟管、空调冷冻水管、冷凝水管、以及冷却水管等; 由于电气专业管线占用空间较少 , 因此在设计综合管线时只是将动力、照明等配电桥架和消防报警及开关联动等控制线桥架纳入设计范围。 管线综合设计应对各专业的走管要求全面了解，认真熟悉各专业图纸， 包括：暖通、给排水、电气、结构、建筑等专业图纸， 以便合理确定层高和布置管线，达到指导施工的要求。二、管线综合的作用关键词：工期、美观、成本、标高1、安装工程的各种管线及其支护系统纵横交错纷繁复杂，而给排水、强弱电、暖通、消防等专业的图纸又往往是分开设计，这就造成实际施工过程中常常出现管线布设不规范、相互碰撞、甚至无法安放的情况，直接导致质量返工、材料浪费、观感杂乱，严重的还可能延误工期。2、综合管线深化设计即在机电安装工程施工前将各机电专业( 给排水、电气、空调暖通等) 的管线位置进行合理的布置，发现各专业管线在设计中存在的矛盾，解决各专业间存在的配合问题。3、综合管线深化设计可以使各功能的管线在建筑空间上占有合理的位置，既能满足各专业的技术要求，又整齐有序、节省层高，减少二次拆改，加快施工进度，降低成本，保证管线施工的可行性、维护管理的可靠性以及日常使用的美观性。三、管线综合具体实施1、 管线综合由施工单位组成深化设计小组，会同项目总工程师、施工经理共同制定深化设计、施工工作计划，确保设计、施工的连续性。通信管道管道施工组织方案22 2、分工机构人职 责甲方制定方案，协调施工单位与设计院。设计院基本技术支持， 对深化图纸的审核签字确认施工单位做管线综合图纸， 达到指导施工的要求3、设备管线的综合排布将所有管线全部合成在一个图上，找出复杂的交叉位置，发现各项专业在设计上存在的矛盾，对单项工程原来布置的走向、位置有不合理或与其他工程发生冲突的现象，提出调整位置和相互协调的意见（根据布管原则） ...
