网上购物系统UML建模

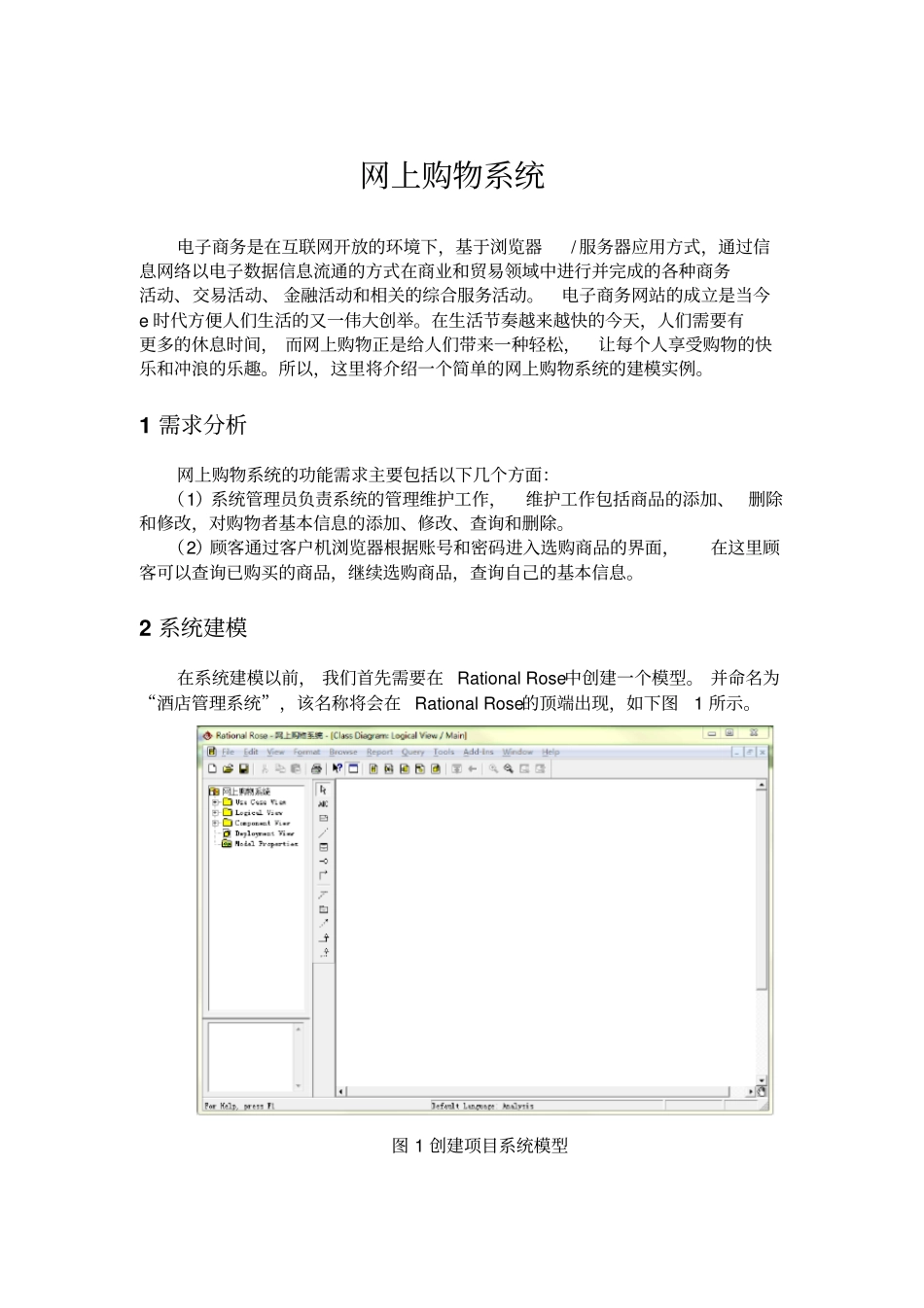

网上购物系统UML建模_第1页
1/10

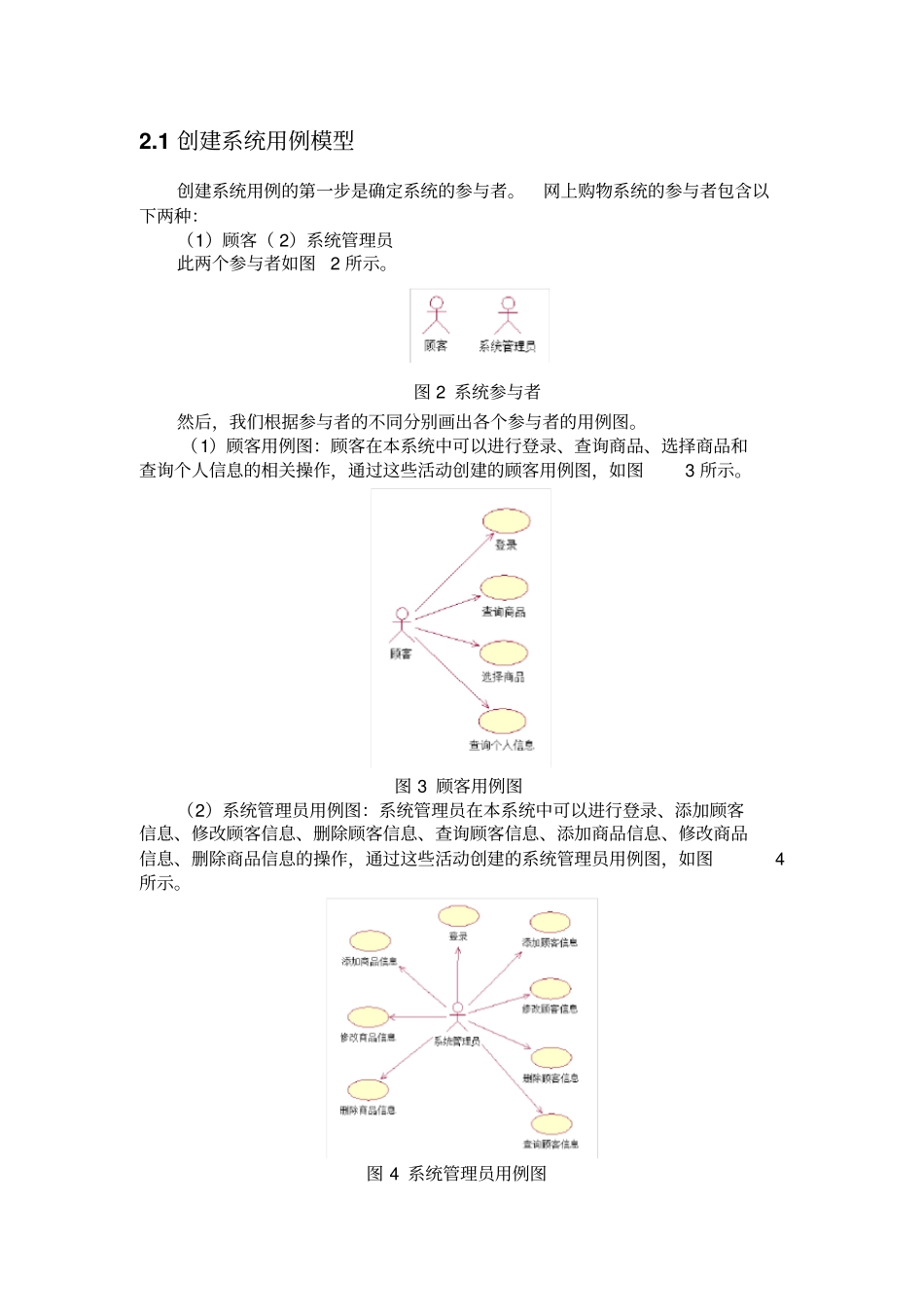

网上购物系统UML建模_第2页
2/10

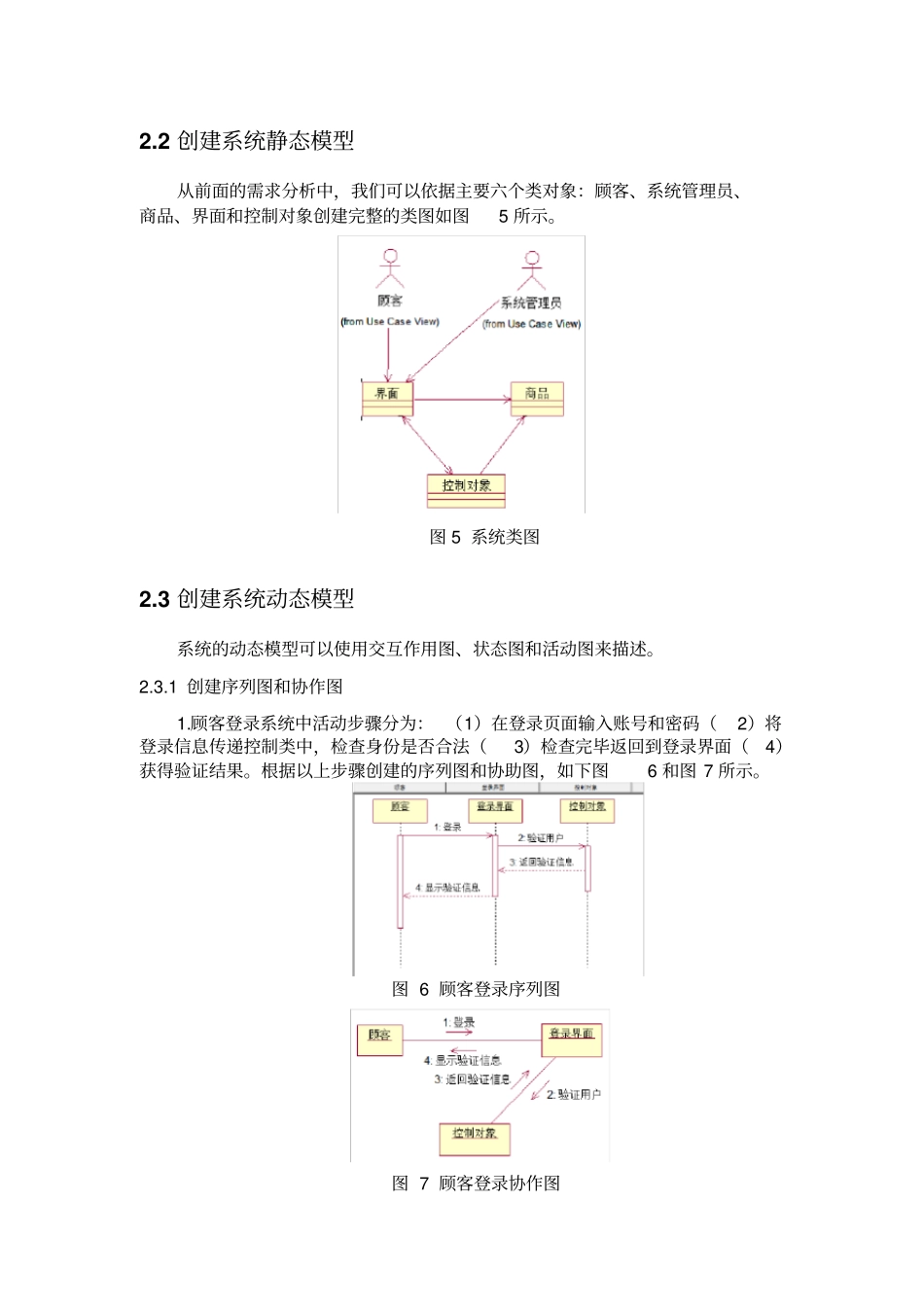

网上购物系统UML建模_第3页
3/10
网上购物系统电子商务是在互联网开放的环境下,基于浏览器/ 服务器应用方式,通过信息网络以电子数据信息流通的方式在商业和贸易领域中进行并完成的各种商务活动、交易活动、 金融活动和相关的综合服务活动。电子商务网站的成立是当今e 时代方便人们生活的又一伟大创举。在生活节奏越来越快的今天,人们需要有更多的休息时间, 而网上购物正是给人们带来一种轻松,让每个人享受购物的快乐和冲浪的乐趣。所以,这里将介绍一个简单的网上购物系统的建模实例。1 需求分析网上购物系统的功能需求主要包括以下几个方面:(1)系统管理员负责系统的管理维护工作,维护工作包括商品的添加、 删除和修改,对购物者基本信息的添加、修改、查询和删除。(2)顾客通过客户机浏览器根据账号和密码进入选购商品的界面,在这里顾客可以查询已购买的商品,继续选购商品,查询自己的基本信息。2 系统建模在系统建模以前, 我们首先需要在 Rational Rose中创建一个模型。 并命名为“酒店管理系统”,该名称将会在 Rational Rose的顶端出现,如下图1 所示。图 1 创建项目系统模型2.1 创建系统用例模型创建系统用例的第一步是确定系统的参与者。网上购物系统的参与者包含以下两种:(1)顾客( 2)系统管理员此两个参与者如图2 所示。图 2 系统参与者然后,我们根据参与者的不同分别画出各个参与者的用例图。(1)顾客用例图:顾客在本系统中可以进行登录、查询商品、选择商品和查询个人信息的相关操作,通过这些活动创建的顾客用例图,如图3 所示。图 3 顾客用例图(2)系统管理员用例图:系统管理员在本系统中可以进行登录、添加顾客信息、修改顾客信息、删除顾客信息、查询顾客信息、添加商品信息、修改商品信息、删除商品信息的操作,通过这些活动创建的系统管理员用例图,如图4所示。图 4 系统管理员用例图2.2 创建系统静态模型从前面的需求分析中,我们可以依据主要六个类对象:顾客、系统管理员、商品、界面和控制对象创建完整的类图如图5 所示。图 5 系统类图2.3 创建系统动态模型系统的动态模型可以使用交互作用图、状态图和活动图来描述。2.3.1 创建序列图和协作图1.顾客登录系统中活动步骤分为: (1)在登录页面输入账号和密码(2)将登录信息传递控制类中,检查身份是否合法(3)检查完毕返回到登录界面(4)获得验证结果。根据以上步骤创建的序列图和协助图,如下图6 和图 7 所示。图 6 顾客登录序列图图 7 顾...
