网络布线和机房方案1资料

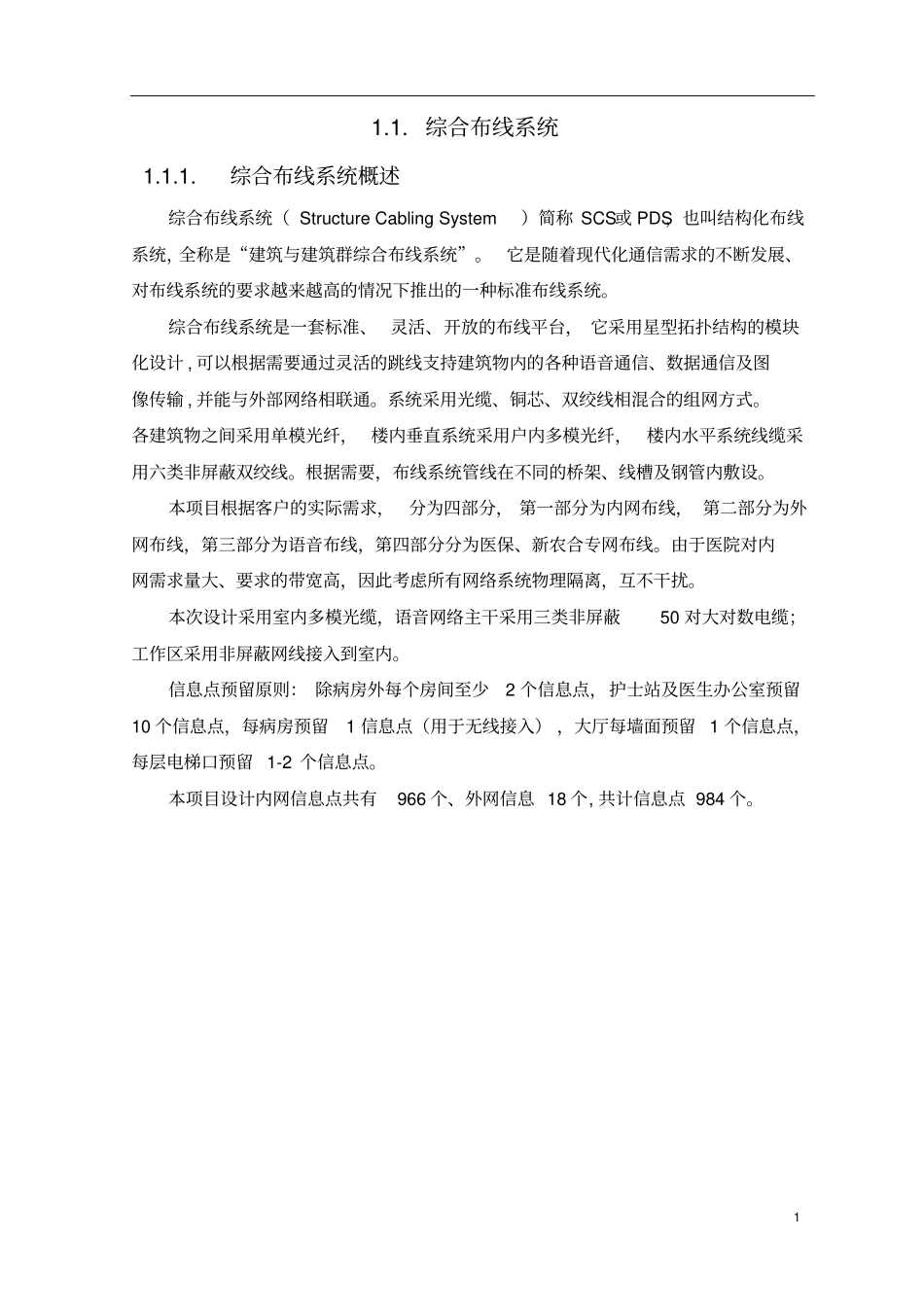

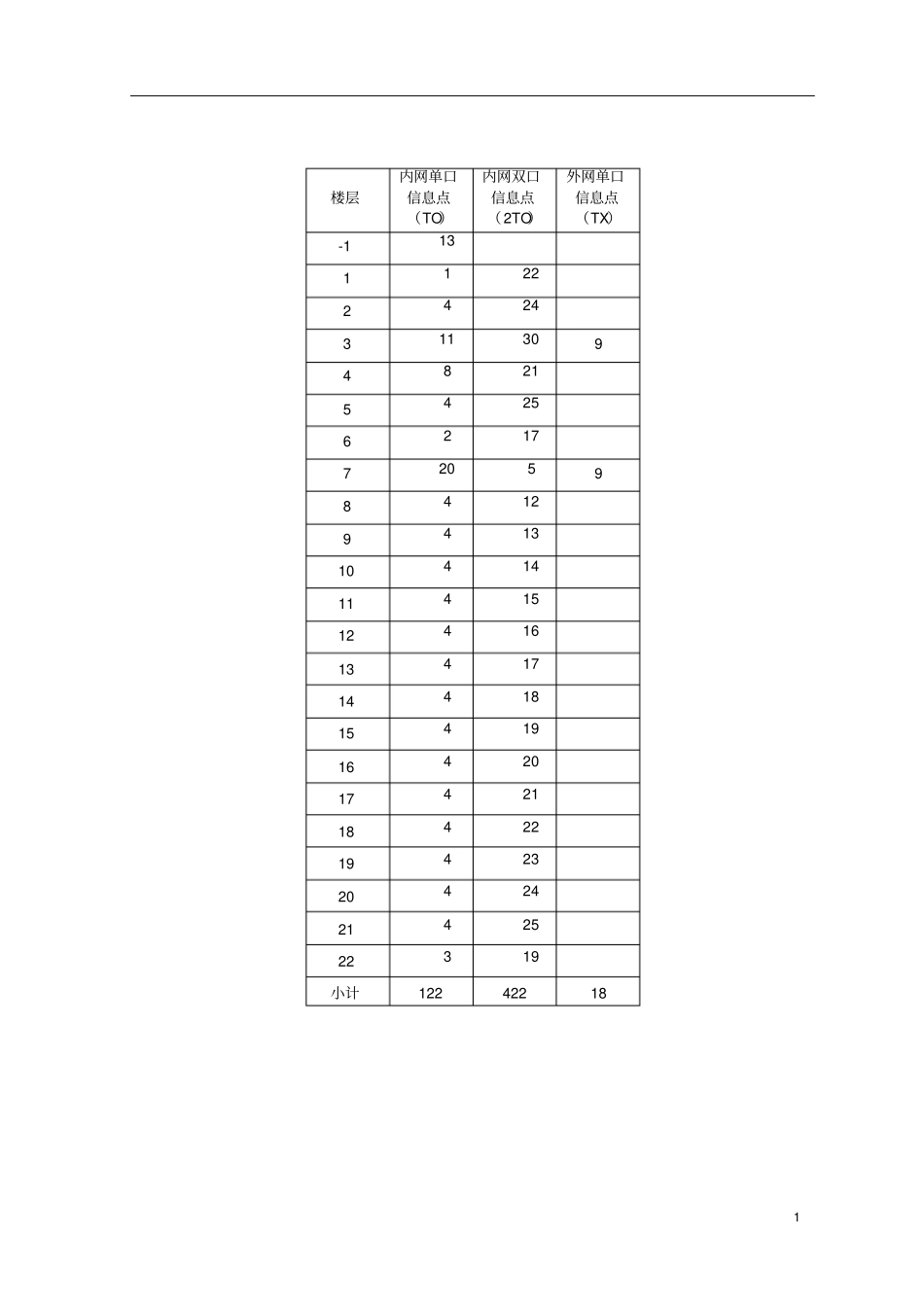

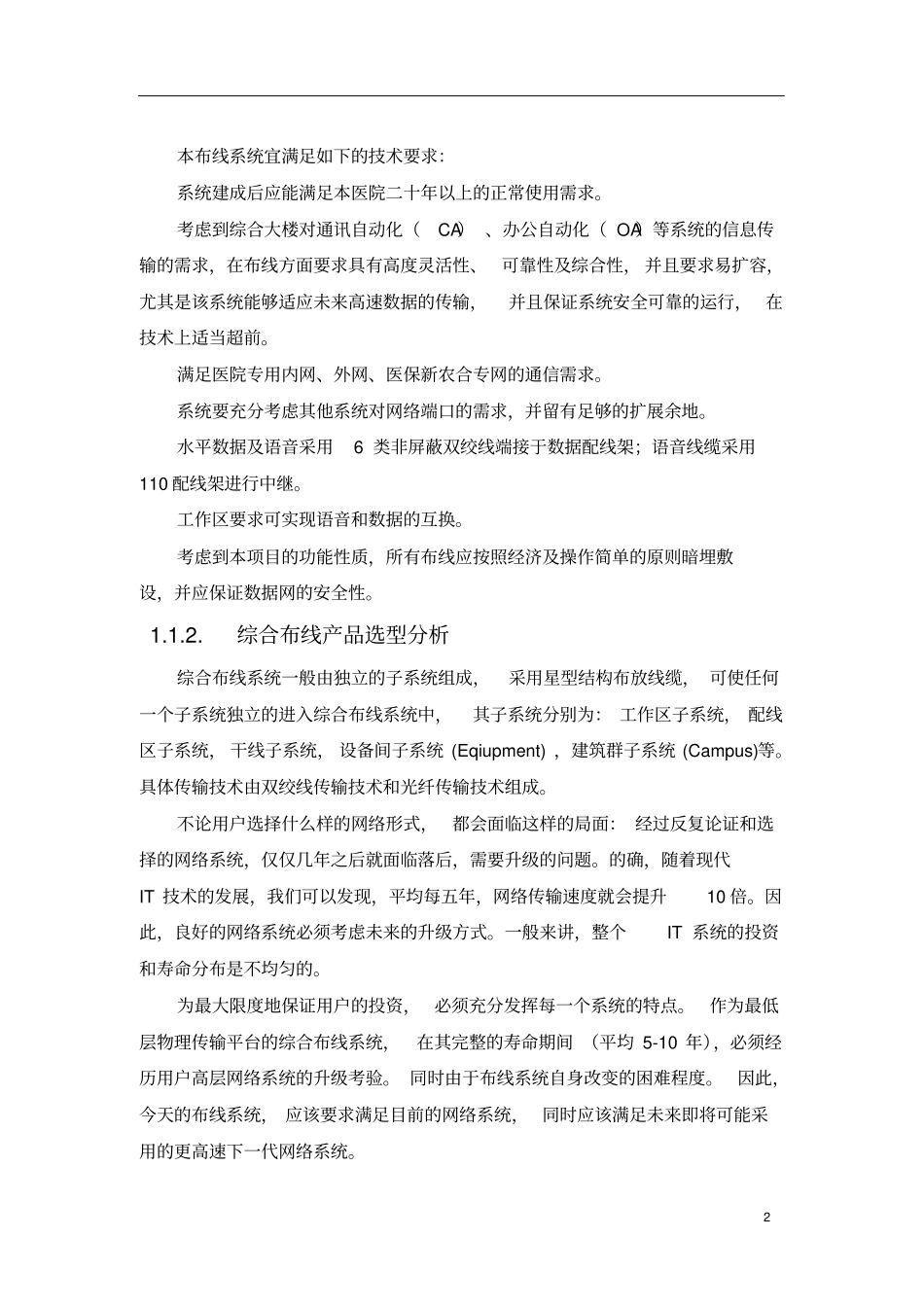

1 1.1. 综合布线系统1.1.1.综合布线系统概述综合布线系统（ Structure Cabling System）简称 SCS或 PDS，也叫结构化布线系统，全称是“建筑与建筑群综合布线系统”。它是随着现代化通信需求的不断发展、对布线系统的要求越来越高的情况下推出的一种标准布线系统。综合布线系统是一套标准、 灵活、开放的布线平台， 它采用星型拓扑结构的模块化设计 , 可以根据需要通过灵活的跳线支持建筑物内的各种语音通信、数据通信及图像传输 , 并能与外部网络相联通。系统采用光缆、铜芯、双绞线相混合的组网方式。各建筑物之间采用单模光纤， 楼内垂直系统采用户内多模光纤，楼内水平系统线缆采用六类非屏蔽双绞线。根据需要，布线系统管线在不同的桥架、线槽及钢管内敷设。本项目根据客户的实际需求，分为四部分， 第一部分为内网布线， 第二部分为外网布线，第三部分为语音布线，第四部分分为医保、新农合专网布线。由于医院对内网需求量大、要求的带宽高，因此考虑所有网络系统物理隔离，互不干扰。本次设计采用室内多模光缆，语音网络主干采用三类非屏蔽50 对大对数电缆；工作区采用非屏蔽网线接入到室内。信息点预留原则： 除病房外每个房间至少2 个信息点，护士站及医生办公室预留10 个信息点，每病房预留1 信息点（用于无线接入） ，大厅每墙面预留 1 个信息点，每层电梯口预留 1-2 个信息点。本项目设计内网信息点共有966 个、外网信息 18 个, 共计信息点 984 个。1 楼层内网单口信息点（TO）内网双口信息点（2TO）外网单口信息点（TX）-1 13 1 1 22 2 4 24 3 11 30 9 4 8 21 5 4 25 6 2 17 7 20 5 9 8 4 12 9 4 13 10 4 14 11 4 15 12 4 16 13 4 17 14 4 18 15 4 19 16 4 20 17 4 21 18 4 22 19 4 23 20 4 24 21 4 25 22 3 19 小计122 422 18 2 本布线系统宜满足如下的技术要求：系统建成后应能满足本医院二十年以上的正常使用需求。考虑到综合大楼对通讯自动化（CA） 、办公自动化（ OA）等系统的信息传输的需求，在布线方面要求具有高度灵活性、可靠性及综合性， 并且要求易扩容，尤其是该系统能够适应未来高速数据的传输，并且保证系统安全可靠的运行， 在技术上适当超前。满足医院专用内网、外网、医保新农合专网的通信需求。系统要充分考虑其他系统对网络端口的需求，并留有足够的扩展余地。水平数据及语音采用6 类非屏蔽双...
