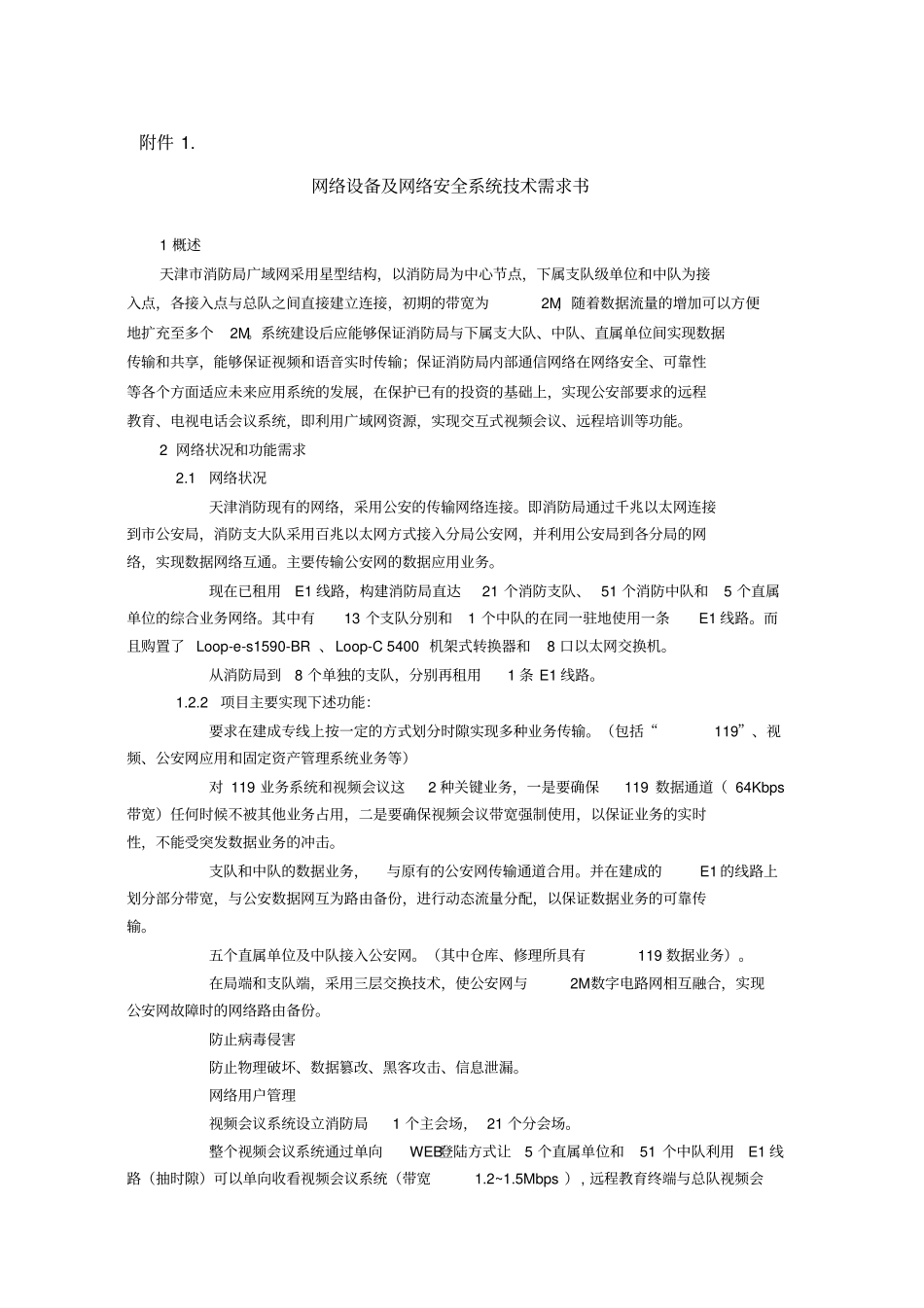

附件 1. 网络设备及网络安全系统技术需求书1 概述天津市消防局广域网采用星型结构,以消防局为中心节点,下属支队级单位和中队为接入点,各接入点与总队之间直接建立连接,初期的带宽为2M,随着数据流量的增加可以方便地扩充至多个2M。系统建设后应能够保证消防局与下属支大队、中队、直属单位间实现数据传输和共享,能够保证视频和语音实时传输;保证消防局内部通信网络在网络安全、可靠性等各个方面适应未来应用系统的发展,在保护已有的投资的基础上,实现公安部要求的远程教育、电视电话会议系统,即利用广域网资源,实现交互式视频会议、远程培训等功能。2 网络状况和功能需求2.1 网络状况天津消防现有的网络,采用公安的传输网络连接。即消防局通过千兆以太网连接到市公安局,消防支大队采用百兆以太网方式接入分局公安网,并利用公安局到各分局的网络,实现数据网络互通。主要传输公安网的数据应用业务。现在已租用E1 线路,构建消防局直达21 个消防支队、 51 个消防中队和5 个直属单位的综合业务网络。其中有13 个支队分别和1 个中队的在同一驻地使用一条E1 线路。而且购置了 Loop-e-s1590-BR 、Loop-C 5400 机架式转换器和8 口以太网交换机。从消防局到8 个单独的支队,分别再租用1 条 E1 线路。1.2.2项目主要实现下述功能:要求在建成专线上按一定的方式划分时隙实现多种业务传输。(包括“119”、视频、公安网应用和固定资产管理系统业务等)对 119 业务系统和视频会议这2 种关键业务,一是要确保119 数据通道( 64Kbps带宽)任何时候不被其他业务占用,二是要确保视频会议带宽强制使用,以保证业务的实时性,不能受突发数据业务的冲击。支队和中队的数据业务,与原有的公安网传输通道合用。并在建成的E1 的线路上划分部分带宽,与公安数据网互为路由备份,进行动态流量分配,以保证数据业务的可靠传输。五个直属单位及中队接入公安网。(其中仓库、修理所具有119 数据业务)。在局端和支队端,采用三层交换技术,使公安网与2M数字电路网相互融合,实现公安网故障时的网络路由备份。防止病毒侵害防止物理破坏、数据篡改、黑客攻击、信息泄漏。网络用户管理视频会议系统设立消防局1 个主会场, 21 个分会场。整个视频会议系统通过单向WEB登陆方式让5 个直属单位和51 个中队利用E1 线路(抽时隙)可以单向收看视频会议系统(带宽1.2~1.5Mbps ), 远程教育终端与总队视频会议系统有机形成整体,分会...
