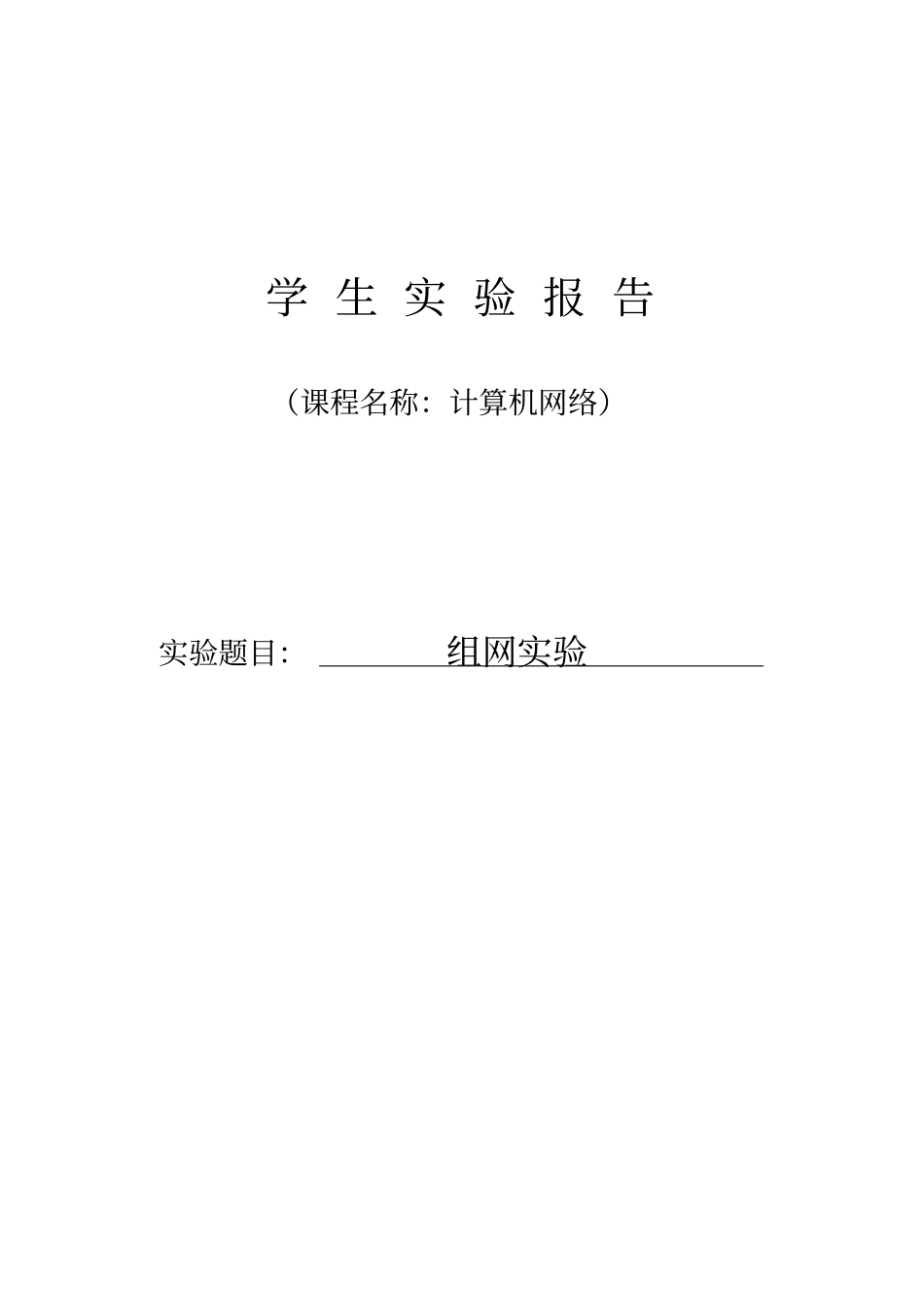

网络试验二组网试验试验报告

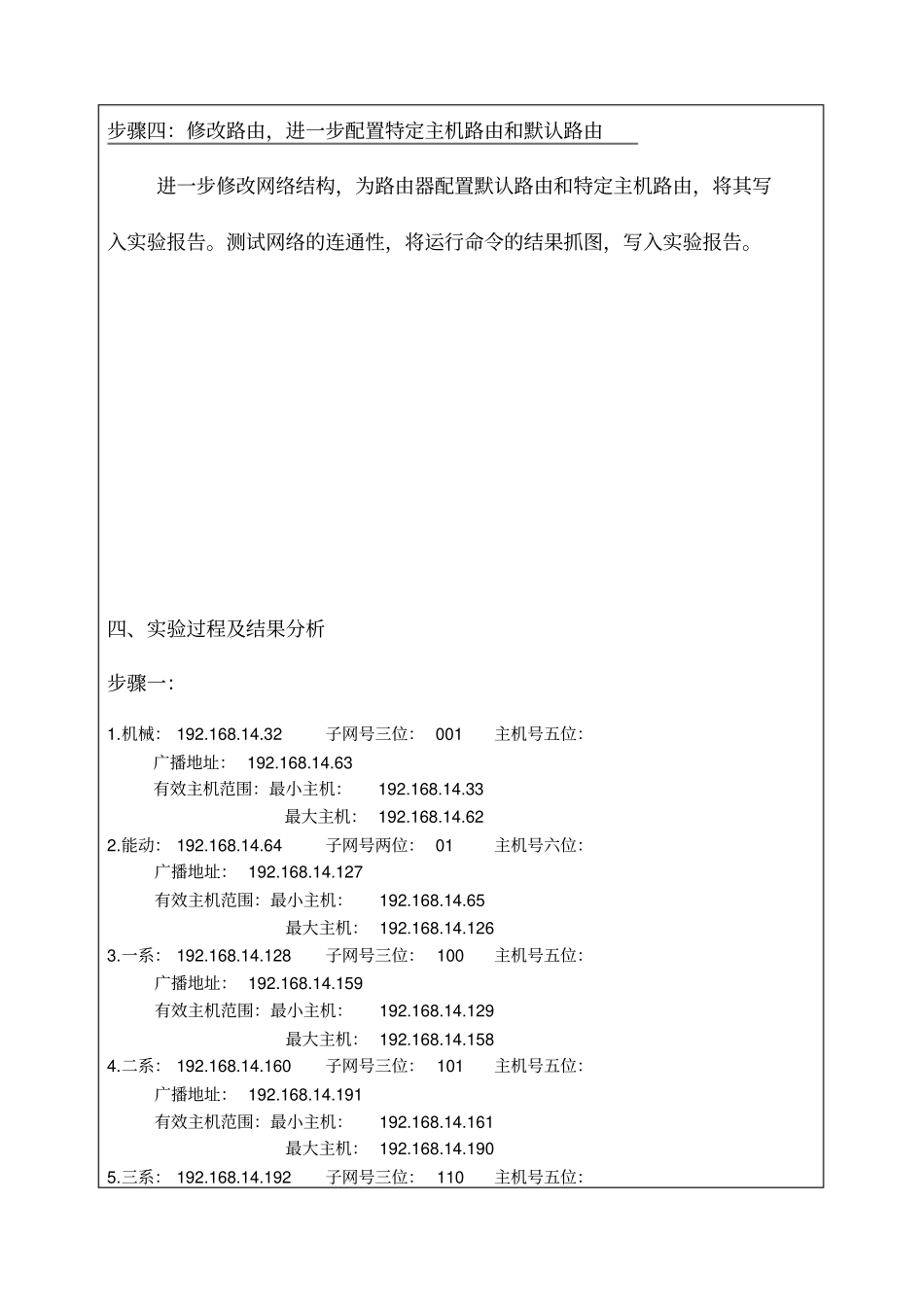

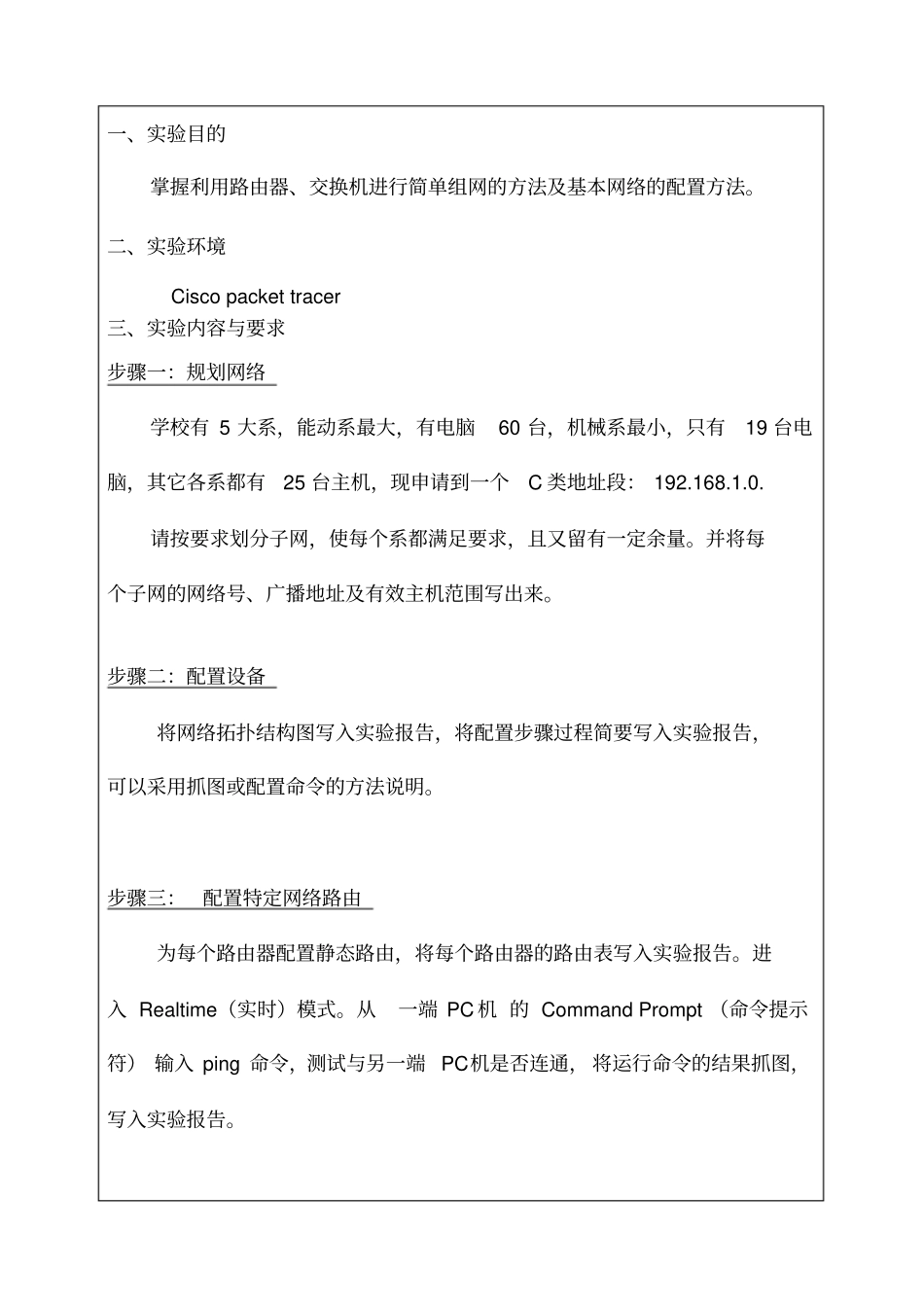

学 生 实 验 报 告（课程名称：计算机网络）实验题目：组网实验一、实验目的掌握利用路由器、交换机进行简单组网的方法及基本网络的配置方法。二、实验环境Cisco packet tracer 三、实验内容与要求步骤一：规划网络学校有 5 大系，能动系最大，有电脑60 台，机械系最小，只有19 台电脑，其它各系都有25 台主机，现申请到一个C 类地址段： 192.168.1.0. 请按要求划分子网，使每个系都满足要求，且又留有一定余量。并将每个子网的网络号、广播地址及有效主机范围写出来。步骤二：配置设备将网络拓扑结构图写入实验报告，将配置步骤过程简要写入实验报告，可以采用抓图或配置命令的方法说明。步骤三：配置特定网络路由为每个路由器配置静态路由，将每个路由器的路由表写入实验报告。进入 Realtime（实时）模式。从一端 PC 机 的 Command Prompt （命令提示符） 输入 ping 命令，测试与另一端 PC机是否连通， 将运行命令的结果抓图，写入实验报告。步骤四：修改路由，进一步配置特定主机路由和默认路由进一步修改网络结构，为路由器配置默认路由和特定主机路由，将其写入实验报告。测试网络的连通性，将运行命令的结果抓图，写入实验报告。四、实验过程及结果分析步骤一：1.机械： 192.168.14.32 子网号三位： 001 主机号五位：广播地址： 192.168.14.63 有效主机范围：最小主机：192.168.14.33 最大主机： 192.168.14.62 2.能动： 192.168.14.64 子网号两位： 01 主机号六位：广播地址： 192.168.14.127 有效主机范围：最小主机：192.168.14.65 最大主机： 192.168.14.126 3.一系： 192.168.14.128 子网号三位： 100 主机号五位：广播地址： 192.168.14.159 有效主机范围：最小主机：192.168.14.129 最大主机： 192.168.14.158 4.二系： 192.168.14.160 子网号三位： 101 主机号五位：广播地址： 192.168.14.191 有效主机范围：最小主机：192.168.14.161 最大主机： 192.168.14.190 5.三系： 192.168.14.192 子网号三位： 110 主机号五位：广播地址： 192.168.14.223 有效主机范围：最小主机：192.168.14.193 最大主机： 192.168.14.222 步骤二：R 机械：Router>ena Router#config t R1(config)#int fa0/0 R1(config-if)#ip add 192.168.14.34 255.255.255.224 R1(config-if)#no sh R1(config-if)#exit R1(config)#int fa1/0 R1(config-if)#ip add 192.16...
