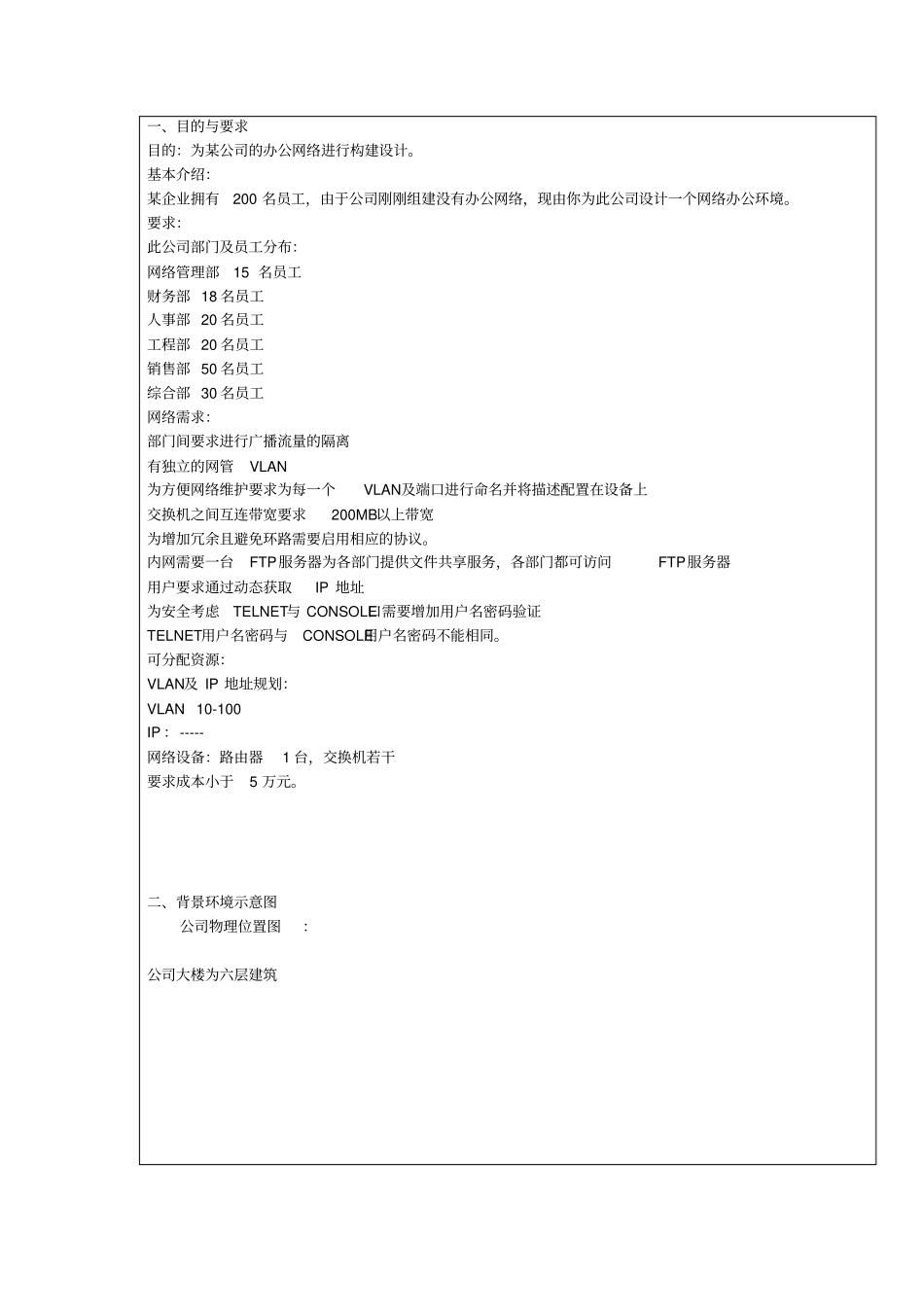

一、目的与要求目的：为某公司的办公网络进行构建设计。基本介绍：某企业拥有200 名员工，由于公司刚刚组建没有办公网络，现由你为此公司设计一个网络办公环境。要求：此公司部门及员工分布：网络管理部 15 名员工财务部 18 名员工人事部 20 名员工工程部 20 名员工销售部 50 名员工综合部 30 名员工网络需求：部门间要求进行广播流量的隔离有独立的网管VLAN为方便网络维护要求为每一个VLAN及端口进行命名并将描述配置在设备上交换机之间互连带宽要求200MB以上带宽为增加冗余且避免环路需要启用相应的协议。内网需要一台FTP服务器为各部门提供文件共享服务，各部门都可访问FTP服务器用户要求通过动态获取IP 地址为安全考虑TELNET与 CONSOLE口需要增加用户名密码验证TELNET用户名密码与CONSOLE用户名密码不能相同。可分配资源：VLAN及 IP 地址规划：VLAN：10-100IP ：-----网络设备：路由器1 台，交换机若干要求成本小于5 万元。二、背景环境示意图公司物理位置图：公司大楼为六层建筑三、任务的分析、设计、实现组员人数：共 5 人任务安排：2 人进行课题要求的分析：分析出该公司需要多少台pc 机，需要多少台交换机、路由器、线线路长度及线材、交换机和路由器的型号，并计算出相应的价格得到总成本，以及设备之间应该如何连接。2 人根据分析结果进行公司网络设备的具体布局：房间的布局，设备之间的布线方案。1 人按照之前的布局及布线方案画出整个公司的网络结构布线图（包括 pc 机、路由器、 交换机的位置，及必要的线路连接） 。1、 任务的分析在这次实践中我主要负责根据公司背景和分布图来设计网络综合布线图，完成布线图的具体描述与绘图概况，给出综合布线的六个组成部分（工作区子系统，水平干线子系统，管理间子系统，垂直干线子系统，设备间子系统，建筑群子系统）在每一层的安排。2、 任务的设计与实现1. 每一层都需设置一个管理间和一个工作区，管理间与工作区之间采用星形结构的水平干线子系统来连接，并采用4 对非屏蔽双绞线，若有磁场干扰，可采用屏蔽双绞线。2. 因为每一层有15 台 PC机，所以应在每一层的工作区需配置15 个带一个 1 个计算机接口的信息插座，但考虑到公司的后续发展，所以在每一层都预留了2 个信息插座，所以一共是17 个信息插座一个工作区。3. 每一层的管理间设置在同一个垂直方位上，并且靠近工作区，方便垂直干线的布置以及水平线的布置4. 工作区子系统：主要是...
