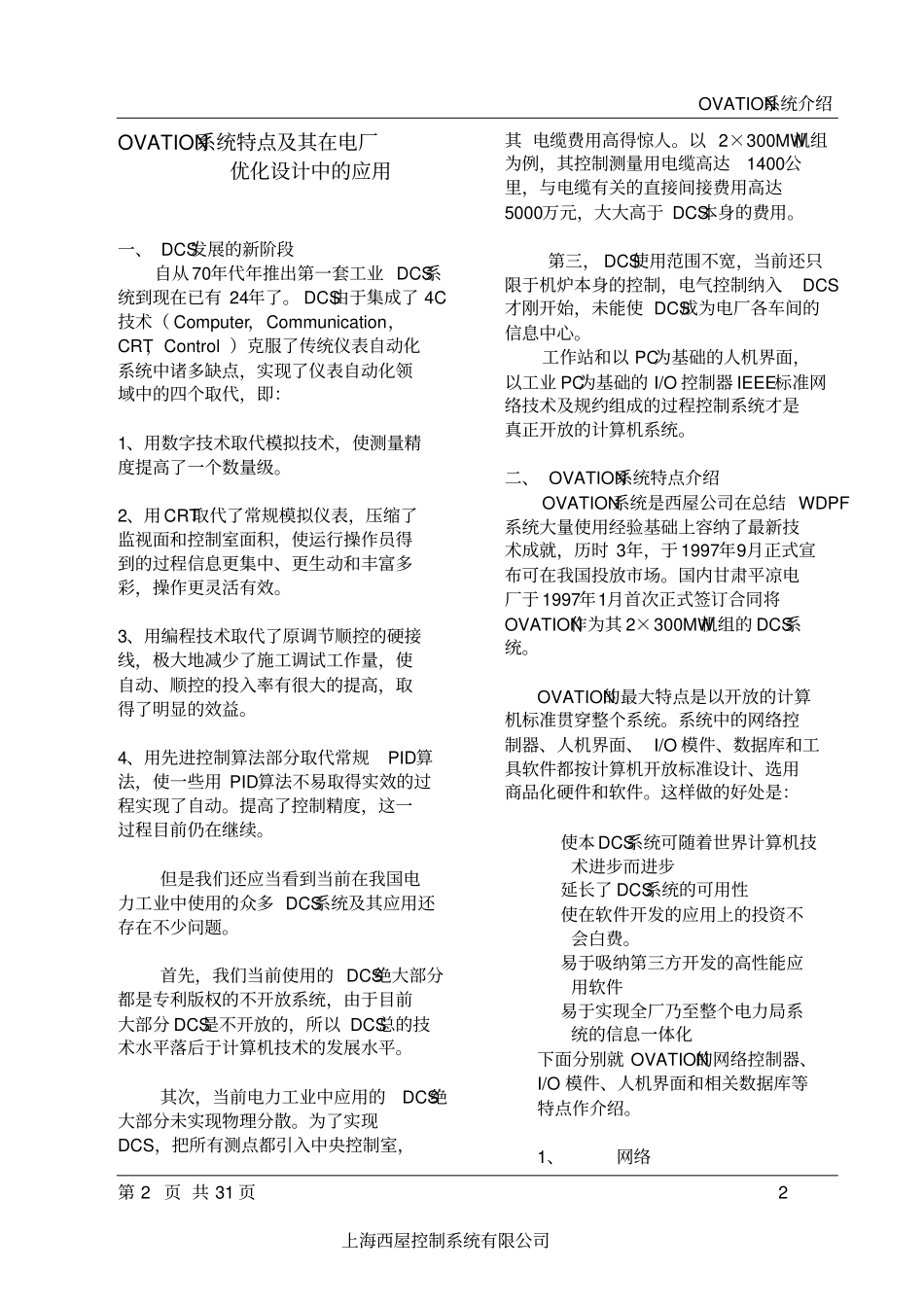

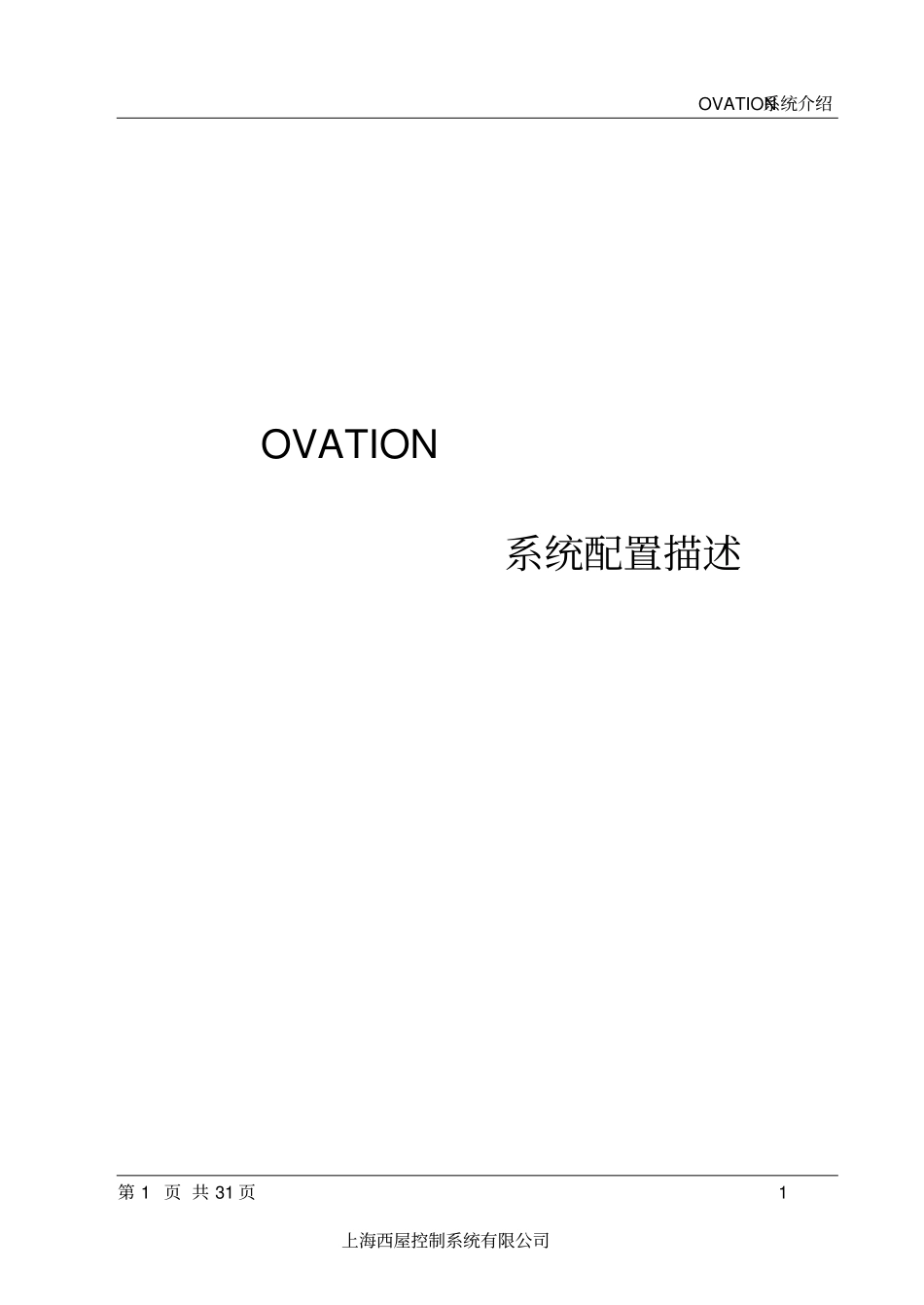

OVATION系统介绍第 1 页 共 31 页1 上海西屋控制系统有限公司 OVATION 系统配置描述OVATION系统介绍第 2 页 共 31 页2 上海西屋控制系统有限公司OVATION系统特点及其在电厂优化设计中的应用一、 DCS发展的新阶段自从 70年代年推出第一套工业 DCS系统到现在已有 24年了。 DCS由于集成了 4C技术（ Computer，Communication，CRT，Control ）克服了传统仪表自动化系统中诸多缺点，实现了仪表自动化领域中的四个取代，即：1、用数字技术取代模拟技术，使测量精度提高了一个数量级。2、用 CRT取代了常规模拟仪表，压缩了监视面和控制室面积，使运行操作员得到的过程信息更集中、更生动和丰富多彩，操作更灵活有效。3、用编程技术取代了原调节顺控的硬接线，极大地减少了施工调试工作量，使自动、顺控的投入率有很大的提高，取得了明显的效益。4、用先进控制算法部分取代常规PID算法，使一些用 PID算法不易取得实效的过程实现了自动。提高了控制精度，这一过程目前仍在继续。但是我们还应当看到当前在我国电力工业中使用的众多 DCS系统及其应用还存在不少问题。首先，我们当前使用的 DCS绝大部分都是专利版权的不开放系统，由于目前大部分 DCS是不开放的，所以 DCS总的技术水平落后于计算机技术的发展水平。其次，当前电力工业中应用的DCS绝大部分未实现物理分散。为了实现DCS ，把所有测点都引入中央控制室，其 电缆费用高得惊人。以 2×300MW机组为例，其控制测量用电缆高达1400公里，与电缆有关的直接间接费用高达5000万元，大大高于 DCS本身的费用。第三， DCS使用范围不宽，当前还只限于机炉本身的控制，电气控制纳入DCS才刚开始，未能使 DCS成为电厂各车间的信息中心。工作站和以 PC为基础的人机界面，以工业 PC为基础的 I/O 控制器 IEEE标准网络技术及规约组成的过程控制系统才是真正开放的计算机系统。二、 OVATION系统特点介绍 OVATION系统是西屋公司在总结 WDPF系统大量使用经验基础上容纳了最新技术成就，历时 3年，于 1997年9月正式宣布可在我国投放市场。国内甘肃平凉电厂于 1997年1月首次正式签订合同将OVATION作为其 2×300MW机组的 DCS系统。OVATION的最大特点是以开放的计算机标准贯穿整个系统。系统中的网络控制器、人机界面、 I/O 模件、数据库和工具软件都按计算机开放标准设计、选用商品化硬件和软件。这样做的好处是：使本 DCS系统可随着世界计算机技术进步而进步延长了 DCS系...
