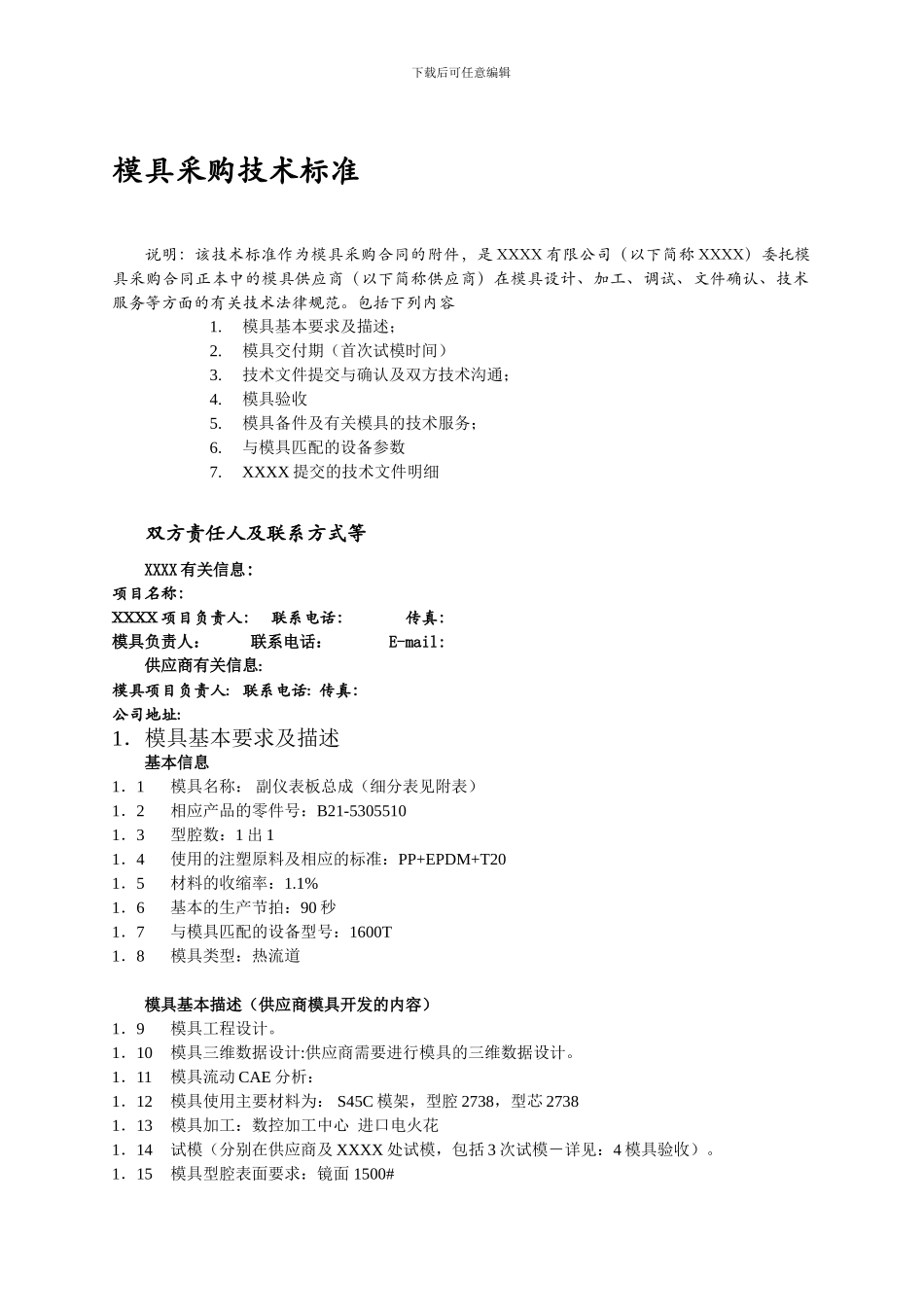

下载后可任意编辑模具采购技术标准说明：该技术标准作为模具采购合同的附件，是 XXXX 有限公司（以下简称 XXXX）委托模具采购合同正本中的模具供应商（以下简称供应商）在模具设计、加工、调试、文件确认、技术服务等方面的有关技术法律规范。包括下列内容1.模具基本要求及描述；2.模具交付期（首次试模时间）3.技术文件提交与确认及双方技术沟通；4.模具验收5.模具备件及有关模具的技术服务；6.与模具匹配的设备参数7.XXXX 提交的技术文件明细双方责任人及联系方式等XXXX 有关信息:项目名称： XXXX 项目负责人： 联系电话： 传真：模具负责人： 联系电话： E-mail: 供应商有关信息:模具项目负责人: 联系电话: 传真：公司地址: 1．模具基本要求及描述基本信息1．1模具名称： 副仪表板总成（细分表见附表）1．2相应产品的零件号：B21-53055101．3型腔数：1 出 1 1．4使用的注塑原料及相应的标准：PP+EPDM+T201．5材料的收缩率：1.1%1．6基本的生产节拍：90 秒 1．7与模具匹配的设备型号：1600T1．8模具类型：热流道模具基本描述（供应商模具开发的内容）1．9模具工程设计。1．10模具三维数据设计:供应商需要进行模具的三维数据设计。1．11模具流动 CAE 分析： 1．12模具使用主要材料为： S45C 模架，型腔 2738，型芯 2738 1．13模具加工：数控加工中心 进口电火花 1．14试模（分别在供应商及 XXXX 处试模，包括 3 次试模－详见：4 模具验收）。 1．15模具型腔表面要求：镜面 1500#下载后可任意编辑a 型腔表面粗糙度为 ；镜面 1500#b 其他非工作表面粗糙度要求 220#—380# 1．16包装： 1．17模具运输及安全： 供应商负责运输到 XXXX 并保障模具运输安全。1．18包括下列技术支持：模具成型工艺讨论和必要的产品结构更改等产品及模具结构可行性讨论；供应商在 XXXX 的模具安装、调试、维修和预防性维修等；有关模具委托加工过程中 XXXX 追加的设计更改及模具更改。其他要求1．19所有度量衡必须采纳公制，基本单位是毫米（mm）。1．20模具设计应考虑正常操作的安全措施。1．21供应商需要模具提供滑快、顶杆等易损件的清单及备件。1．22模具上日期标识根据图纸中的技术要求或相应标准。1．23模具标识铭牌须根据 XXXX 的标准要求。1．24所有模具图纸的最小比例是 1：2；一些需要局部放大的细节须根据 1：1 或比较清楚的看图比例。1．25模具主要部件在粗加工后和精加工前须进行合理的热处...
