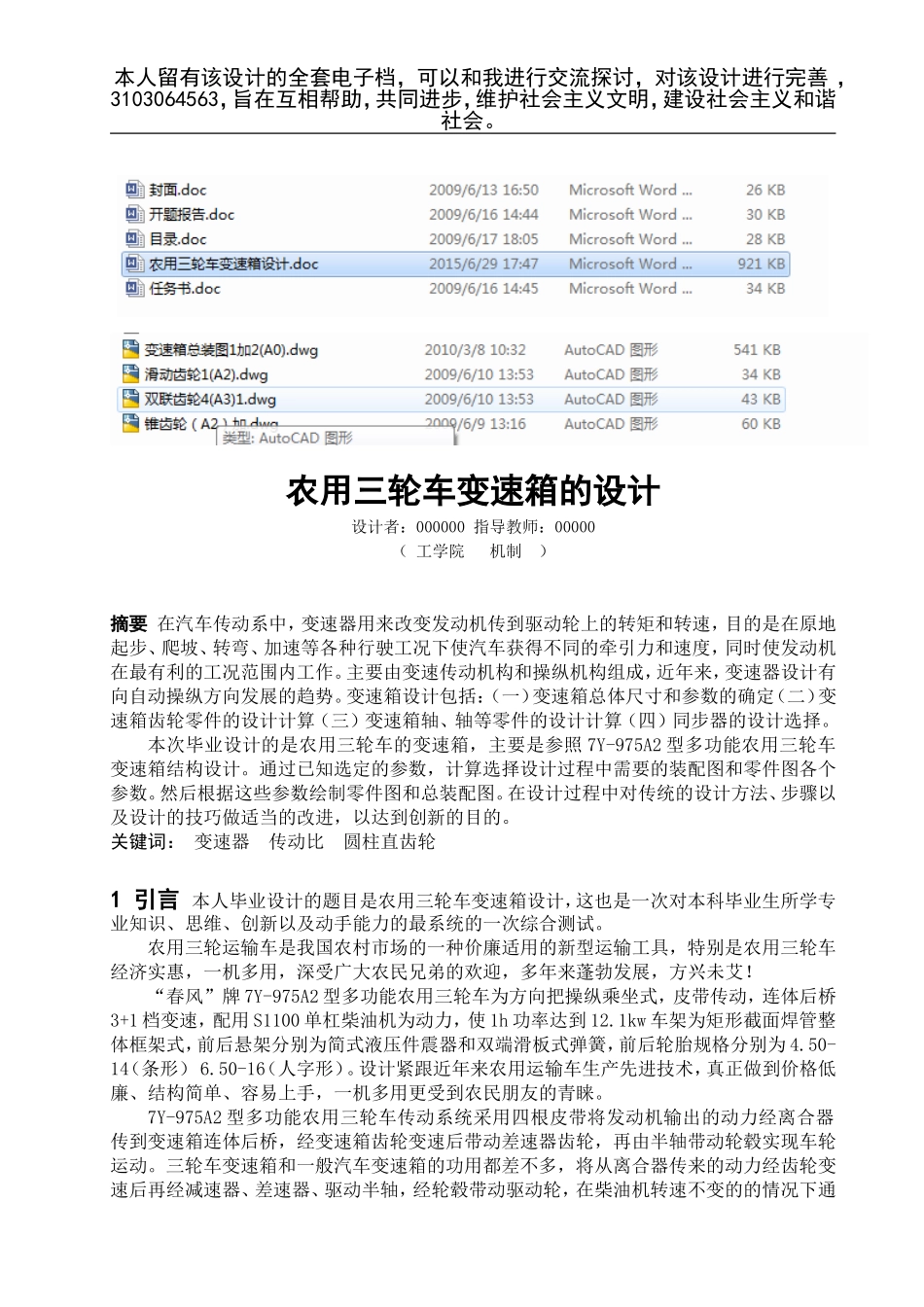

农用三轮车变速箱设计VIP免费

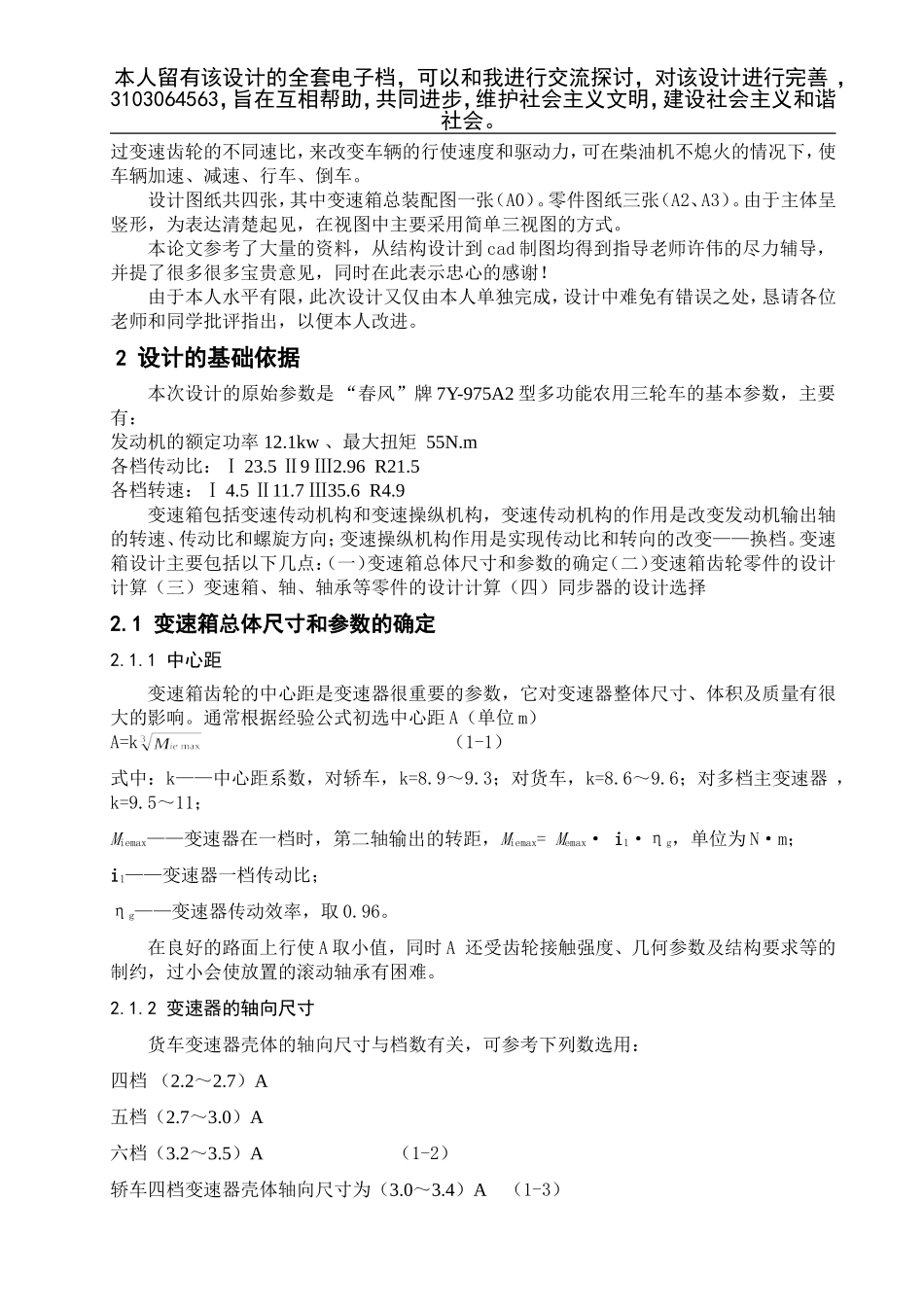

本人留有该设计的全套电子档，可以和我进行交流探讨，对该设计进行完善，3103064563，旨在互相帮助，共同进步，维护社会主义文明，建设社会主义和谐社会。农用三轮车变速箱的设计设计者：000000指导教师：00000（工学院机制）摘要在汽车传动系中，变速器用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步、爬坡、转弯、加速等各种行驶工况下使汽车获得不同的牵引力和速度，同时使发动机在最有利的工况范围内工作。主要由变速传动机构和操纵机构组成，近年来，变速器设计有向自动操纵方向发展的趋势。变速箱设计包括：（一）变速箱总体尺寸和参数的确定（二）变速箱齿轮零件的设计计算（三）变速箱轴、轴等零件的设计计算（四）同步器的设计选择。本次毕业设计的是农用三轮车的变速箱，主要是参照7Y-975A2型多功能农用三轮车变速箱结构设计。通过已知选定的参数，计算选择设计过程中需要的装配图和零件图各个参数。然后根据这些参数绘制零件图和总装配图。在设计过程中对传统的设计方法、步骤以及设计的技巧做适当的改进，以达到创新的目的。关键词：变速器传动比圆柱直齿轮1引言本人毕业设计的题目是农用三轮车变速箱设计，这也是一次对本科毕业生所学专业知识、思维、创新以及动手能力的最系统的一次综合测试。农用三轮运输车是我国农村市场的一种价廉适用的新型运输工具，特别是农用三轮车经济实惠，一机多用，深受广大农民兄弟的欢迎，多年来蓬勃发展，方兴未艾！“春风”牌7Y-975A2型多功能农用三轮车为方向把操纵乘坐式，皮带传动，连体后桥3+1档变速，配用S1100单杠柴油机为动力，使1h功率达到12.1kw车架为矩形截面焊管整体框架式，前后悬架分别为简式液压件震器和双端滑板式弹簧，前后轮胎规格分别为4.50-14（条形）6.50-16（人字形）。设计紧跟近年来农用运输车生产先进技术，真正做到价格低廉、结构简单、容易上手，一机多用更受到农民朋友的青睐。7Y-975A2型多功能农用三轮车传动系统采用四根皮带将发动机输出的动力经离合器传到变速箱连体后桥，经变速箱齿轮变速后带动差速器齿轮，再由半轴带动轮毂实现车轮运动。三轮车变速箱和一般汽车变速箱的功用都差不多，将从离合器传来的动力经齿轮变速后再经减速器、差速器、驱动半轴，经轮毂带动驱动轮，在柴油机转速不变的的情况下通本人留有该设计的全套电子档，可以和我进行交流探讨，对该设计进行完善，3103064563，旨在互相帮助，共同进步，维护社会主义文明，建设社会主义和谐社会。过变速齿轮的不同速比，来改变车辆的行使速度和驱动力，可在柴油机不熄火的情况下，使车辆加速、减速、行车、倒车。设计图纸共四张，其中变速箱总装配图一张（A0）。零件图纸三张（A2、A3）。由于主体呈竖形，为表达清楚起见，在视图中主要采用简单三视图的方式。本论文参考了大量的资料，从结构设计到cad制图均得到指导老师许伟的尽力辅导，并提了很多很多宝贵意见，同时在此表示忠心的感谢！由于本人水平有限，此次设计又仅由本人单独完成，设计中难免有错误之处，恳请各位老师和同学批评指出，以便本人改进。2设计的基础依据本次设计的原始参数是“春风”牌7Y-975A2型多功能农用三轮车的基本参数，主要有：发动机的额定功率12.1kw、最大扭矩55N.m各档传动比：Ⅰ23.5Ⅱ9Ⅲ2.96R21.5各档转速：Ⅰ4.5Ⅱ11.7Ⅲ35.6R4.9变速箱包括变速传动机构和变速操纵机构，变速传动机构的作用是改变发动机输出轴的转速、传动比和螺旋方向；变速操纵机构作用是实现传动比和转向的改变——换档。变速箱设计主要包括以下几点：（一）变速箱总体尺寸和参数的确定（二）变速箱齿轮零件的设计计算（三）变速箱、轴、轴承等零件的设计计算（四）同步器的设计选择2.1变速箱总体尺寸和参数的确定2.1.1中心距变速箱齿轮的中心距是变速器很重要的参数，它对变速器整体尺寸、体积及质量有很大的影响。通常根据经验公式初选中心距A（单位m）A=k（1-1）式中：k——中心距系数，对轿车，k=8.9～9.3；对货车，k=8.6～9.6；对多档主变速器，k=9.5～11；Miemax——变速器在一档时，第二轴输出的转距，Miemax=Memax·i1·ηg，单位为N·m；i1——变速器一档传动比...
